Section 2
Section 2 - Prise en main
R
PX
4
Prise en main

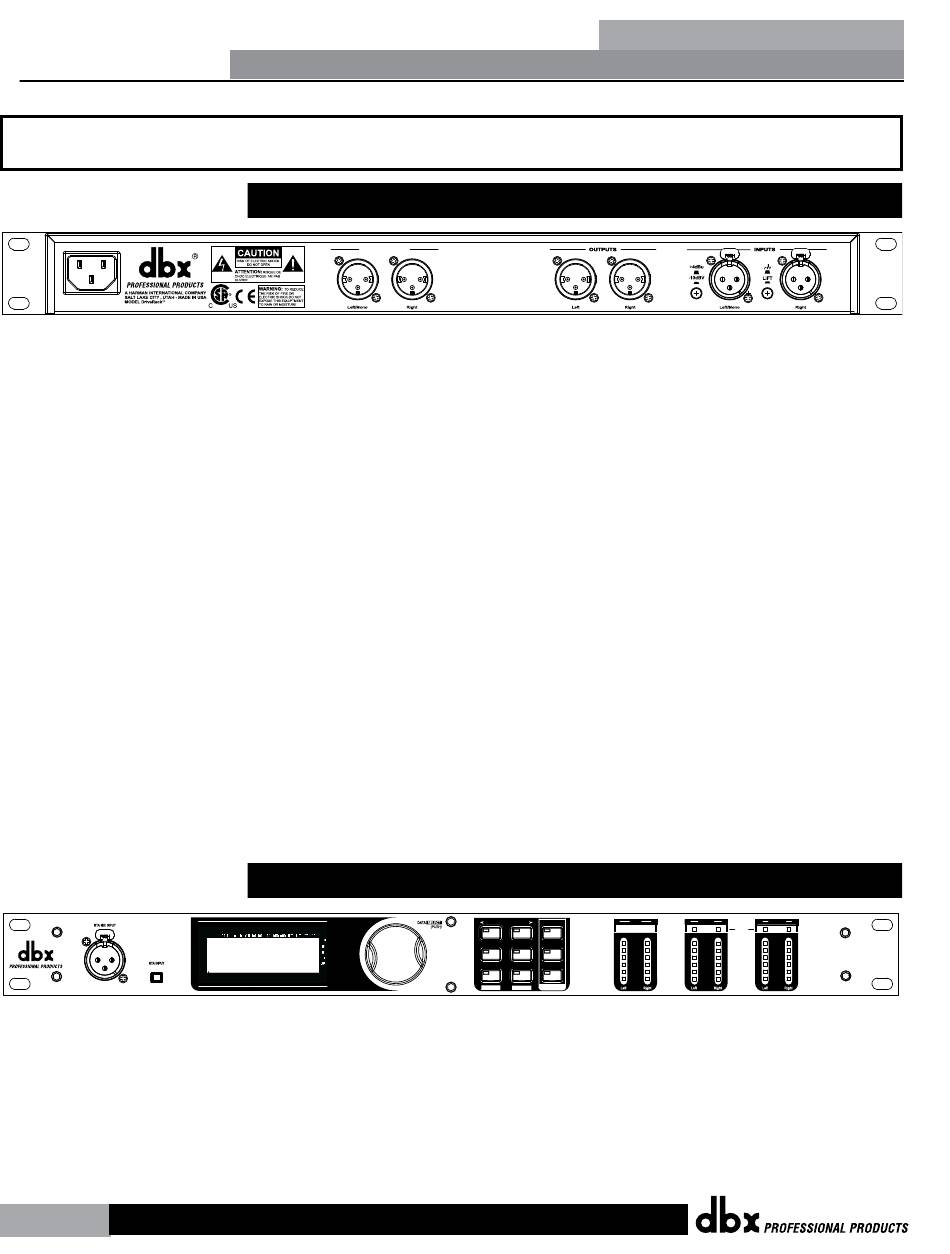

2.1 Connecteurs en face arrière
SUB OUTPUTS
UL 60065
IEC 60065
120V - 60Hz
Embase secteur IEC
Le DriveRack® PX est équipé d'une embase secteur permettant l'utilisation de tensions
comprises entre 100 V et 120 V, avec une fréquence de 50 Hz à 60 Hz. Le cordon secteur est
fourni. Les versions européennes permettant l'utilisation de tensions comprises entre 220 V et
240 V, avec une fréquence de 50 Hz à 60 Hz.
Sorties Sub Outputs Left/Mono et Right
Reliez votre/vos Subwoofer(s) à ce(s) connecteur(s) (étape optionnelle).
Sorties Outputs Left et Right
Reliez vos enceintes de façade à ces connecteurs.
Entrées Inputs Left/Mono et Right
La section d'entrée du DriveRack PX comprend deux connecteurs XLR à symétrie électronique.
Touche Ground Lift
Cette touche permet de déconnecter la broche 1 des deux connecteurs XLR de la masse du
châssis.
Touche +4 dBu / –10 dBV
Cette touche permet de sélectionner le niveau d'utilisation nominal (–10 dBV ou +4 dBu).
Lorsqu'elle est en position basse, le niveau d'utilisation –10 dBV est sélectionné. Lorsqu'elle
est en position haute, le niveau d'utilisation +4 dBu est sélectionné.
2.2 Connecteurs en face avant
Entrée RTA Mic Input
Cette entrée XLR symétrique sert à connecter le micro dbx M2 RTA, qui vous permet
d'optimiser la configuration des enceintes actives et les caractéristiques acoustiques des
pièces à l'aide des assistants System Setup et Auto-EQ Wizard.
Touche RTA MIC Input
Appuyez sur la touche RTA MIC Input pour activer l'entrée XLR en face avant et activer
l'assistant Auto-EQ Wizard.
DriveRack
Manufactured under the following U.S. Patents:
3,789,143; 4,182,993; 6,195,029; 7,203,324.
Inputs
PREV PG
NEXT PG
SETUP
Headroom dB
SUBHARMONIC
COMP/LIMITER
EQ
0
6
12
STORE
AFS
24
PRESET
36
SIG
RECALL
UTILITY
UTILITY
WIZARD
WIZARD
PX
®
GND
Outputs
Sub Outs
Limiter
Headroom dB
Headroom dB
0
0
DriveRack PX
6
6
Powered Speaker
12
12
Optimizer
24
24
36
36
SIG
SIG
®
®
