Section 2
6
Prise en main
2.3 Prise en main
Si vous souhaitez utiliser votre DriveRack® PX sans plus attendre, consultez le guide de prise
en main de ce chapitre pour optimiser le niveau de performance.

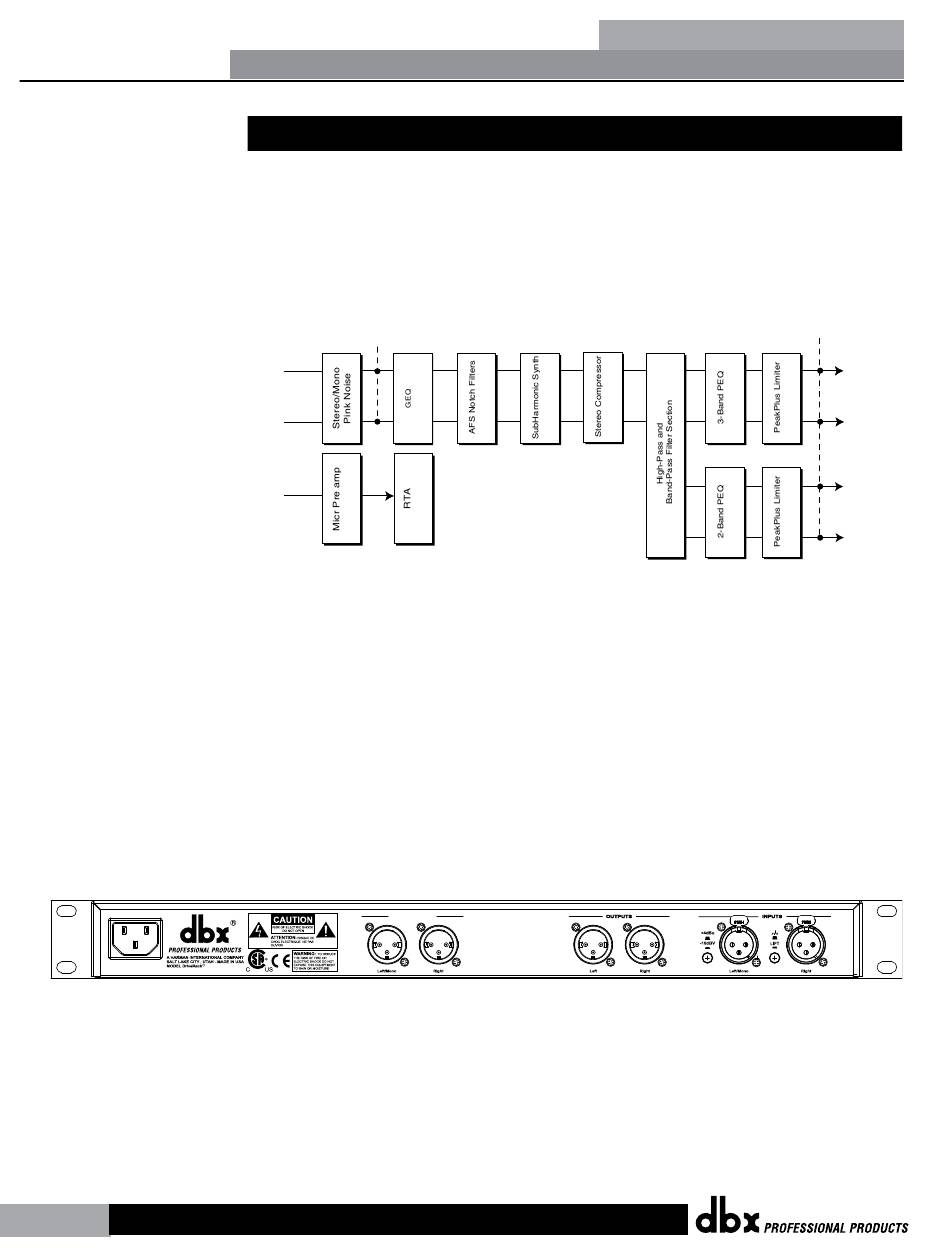

Synoptique du trajet de signal
Ce schéma vous présente le trajet de signal logique et intuitif de l'entrée, des modules de
traitement et de la sortie du DriveRack® PX.
Meters
Left (Mono) Input
Right Input
Mic Input
Connexions
•
Lors de l'installation du DriveRack® PX, réalisez les connexions en procédant ainsi :
•
Placez toujours l'appareil hors tension avant de réaliser les connexions.
•
Reliez la sortie de la source du signal (console) à une/deux entrée(s) XLR (illustrées ci-
dessous).
•
Reliez les sorties XLR "Outputs" (illustrées ci-dessous) aux entrées des enceintes
actives.
•
Pour utiliser un ou plusieurs Subwoofers, reliez les sorties XLR "Sub Outputs" (illustrées
ci-dessous) à leurs entrées.
R
PX
UL 60065
IEC 60065
120V - 60Hz
•
Si vous souhaitez diffuser du bruit rose dans la pièce à l'aide de la fonction d'analyse
en temps réel (RTA), connectez le micro dbx M2 RTA à l'entrée XLR en face avant.
•
IMPORTANT : Il est primordial que les enceintes actives soient hors tension avant que
vous ne placiez le DriveRack® PX sous tension. Veillez à ce que les enceintes actives
soient toujours placées sous tension en dernier, et hors tension en premier.
SUB OUTPUTS
Manufactured under the following U.S. Patents:
3,789,143; 4,182,993; 6,195,029; 7,203,324.
DriveRack
GND
®
PX
®
Meters
Outputs
Left
Right
Sub Outputs
Left (Mono)
Right
