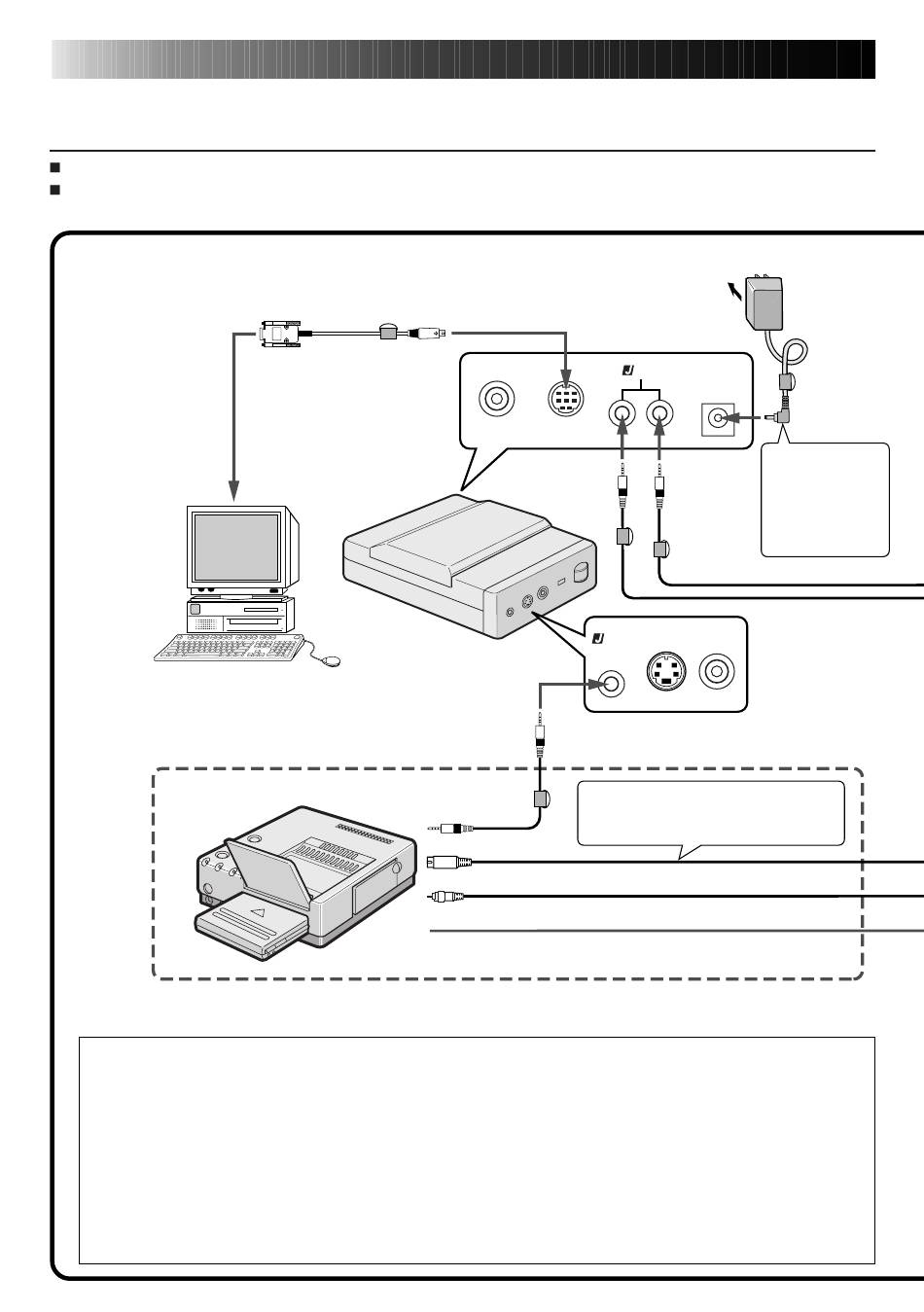

COLLEGAMENTI (Quando si usa il software JLIP Video Producer)
IT
COLLEGAMENTO AD UN'UNITÀ VIDEO DI FONTE CON
CONNETTORE JLIP O AD UNA STAMPANTE VIDEO
Assicurarsi di spegnere tutti gli apparecchi collegati prima di eseguire qualsiasi collegamento.
Quando si collega il cavo in dotazione, assicurarsi di collegare la spina dotata di filtro centrale
alla scatola per cattura video, GV-CB3.
alla porta COM
(RS-232C)
Per il collegamento alla
stampante video
Stampante video
GV-PT2
Se si usa un videoregistratore non JVC...
È possibile utilizzare il telecomando fornito in dotazione con la videocamera JVC.
Consultare anche le istruzioni della videocamera per le istruzioni relative ai collegamenti e
al funzionamento con la vostra marca di videoregistratore.
NOTA:
Alcune marche o modelli di videoregistratore non possono essere controllati.
Downloaded from:
Cavo di collegamento
computer (in dotazione)
Personal
computer
https://www.usersmanualguide.com/
al connettore digitale
(8 terminali)
Al connettore
JLIP
Scatola per cattura video,
GV-CB3
Cavo da 3,5 mm
diametro 4 poli
(in dotazione)
al connettore JLIP
al connettore di ingresso S-video
al connettore di ingresso video
Ad una presa di corrente
alternata di rete
JLIP
al
connettore
JLIP
Filtro
centrale
JLIP
al connettore JLIP
Collegare questo se l'unità
video è dotata di connettore
di uscita S-video
Adattatore, e
caricabatteria,
a corrente
alternata
(AA-V701EG)
(opzionale)
Collegare
l'alimentatore se
non si utilizzano
le batterie nel
Box Video
Capture.
Pannello
anteriore
