INSTRUCCIONES DE INSTALACIÓN
IMPORTANTE: Lea antes de instalar el accesorio. Conserve para referencia futura.
ADVERTENCIA: Asegúrese de que la alimentación esté apagada antes de iniciar la instalación o de intentar
realizar el mantenimiento.
NOTA: CONSULTE EL DIAGRAMA DE CABLEADO PARA OBTENER DETALLES DE
CABLEADO ADICIONALES.
PASO3. Coloque y asegure todos los cables lejos de todos los demás componentes
eléctricos (controladores, bloques de terminales).
PASO4. Cierre la puerta de acceso y asegure el cerrojo.
FOTOCONTROL (SI ESTÁ EQUIPADO)
PASO1. Utilizando un destornillador de hoja plana, afloje los dos tornillos de cabeza plana
para permitir la rotación del receptáculo.
PASO2. Inserte el destornillador en la ranura central y gire el receptáculo hasta que la flecha
indicadora apunte al norte o a la dirección deseada.
PASO3. Ajuste los tornillos.
PASO4. Inserte el control fotoeléctrico (o la tapa de cortocircuito) en el receptáculo y gírelo
hacia la posición de bloqueo.
NOTA: EL FOTOCONTROL DEBE CONTENER UNA JUNTA SUAVE Y FLEXIBLE SUJETADA
A LA PARTE INFERIOR DE LA SUPERFICIE PARA GARANTIZAR UN SELLADO ADECUADO
CONTRA EL CLIMA ENTRE EL CONTROL Y EL RECEPTÁCULO.
INSTALACIÓN DEL BRAZO (POLO CUADRADO) FIG. 3
HERRAMIENTAS NECESARIAS: Llave abierta de 1,75 cm (1/2"), destornillador Phillips.
PASO1. Inserte la placa de tuercas en el polo alineando los orificios de la placa de tuercas
con los orificios de montaje del polo.
PASO2. Inserte las varillas roscadas a través de los orificios superior e inferior y atorníllelas en
la placa de tuercas.
PASO3. Tire de los cables a través del orificio central de la placa de respaldo y de los orificios
centrales del polo.
PASO4. Realice las conexiones eléctricas entre los cables del polo y los del accesorio.
PASO5. Alinee los orificios superior e inferior del brazo para que se deslice sobre las varillas
roscadas. El brazo debe quedar al ras de la superficie del polo.
PASO6. Empuje las arandelas sobre las varillas roscadas y atornille las tuercas.
PASO7. Ajuste las tuercas utilizando una llave abierta a 1,27 cm (1/2").
PASO8. Pase la placa de la cubierta sobre el brazo. Alinee los orificios del tornillo de fijación
en la cubierta y el brazo y ajuste los tornillos de fijación.
INSTALACIÓN DEL BRAZO (POLO REDONDO) FIG. 4
HERRAMIENTAS NECESARIAS: Llave abierta de 1,75 cm (1/2"), destornillador Phillips.
PASO1. Inserte la placa de tuercas en el polo alineando los orificios de la placa de tuercas
con los orificios de montaje del polo.
PASO2. Inserte las varillas roscadas a través de los orificios superior e inferior y atorníllelas en
la placa de tuercas.
PASO3. Con el extremo redondeado del adaptador apuntando al polo, alinee los orificios
del adaptador con los orificios de montaje del polo. Empuje el adaptador sobre las
varillas roscadas.
PASO4. Tire de los cables a través de los orificios centrales de la placa de tuercas, el polo y
el adaptador y realice las conexiones de cableado.
PASO5. Alinee los orificios superior e inferior del brazo para que se deslice sobre las varillas
roscadas. El brazo debe quedar al ras de la superficie plana del adaptador.
PASO6. Empuje las arandelas sobre las varillas roscadas y atornille las tuercas.
PASO7. Ajuste las tuercas utilizando una llave abierta a 1,27 cm (1/2").
PASO8. Pase la placa de la cubierta sobre el brazo. Alinee los orificios del tornillo de fijación
en la cubierta y el brazo y ajuste los
tornillos de fijación.
MANTENIMIENTO
NOTA: DEBE REALIZARSE UN MANTENIMIENTO REGULAR PLANIFICADO PARA OBTENER UN RESULTADO DE ILUMINACIÓN Y UN RENDIMIENTO TÉRMICO ÓPTIMOS.
DEBE LIMPIAR LA LENTE ÓPTICA CON UN PAÑO SECO LIMPIO PARA EXTRAER EL POLVO O CUALQUIER OTRO CONTAMINANTE. PUEDE REALIZAR LIMPIEZA ADICIONAL
CON UN LIMPIADOR DE ACRÍLICO NO ABRASIVO.
RETIRE LA SUCIEDAD, LAS HOJAS O CUALQUIER OTRO OBJETO EXTRAÑO DEL ALOJAMIENTO Y DE LAS ALETAS. PUEDE UTILIZAR AGUA LIMPIA PARA LAVAR LAS ALETAS.
Estas instrucciones no tienen por objetivo cubrir todos los detalles o variaciones del equipo, los procedimiento o procesos descriptos, ni proveer directivas para gestionar
cualquier posible contingencia durante la instalación, el funcionamiento o el mantenimiento. Cuando necesite información adicional para satisfacer un problema que no tenga
la cobertura suficiente para el objetivo del usuario, comuníquese con su representante más cercano. AVISO: Las especificaciones y dimensiones están sujetas a cambios sin
previo aviso.
Cooper Lighting Solutions
1121 Highway 74 South. Peachtree City, GA 30269
Arandelas
Placa de la cubierta
Tuercas
Brazo

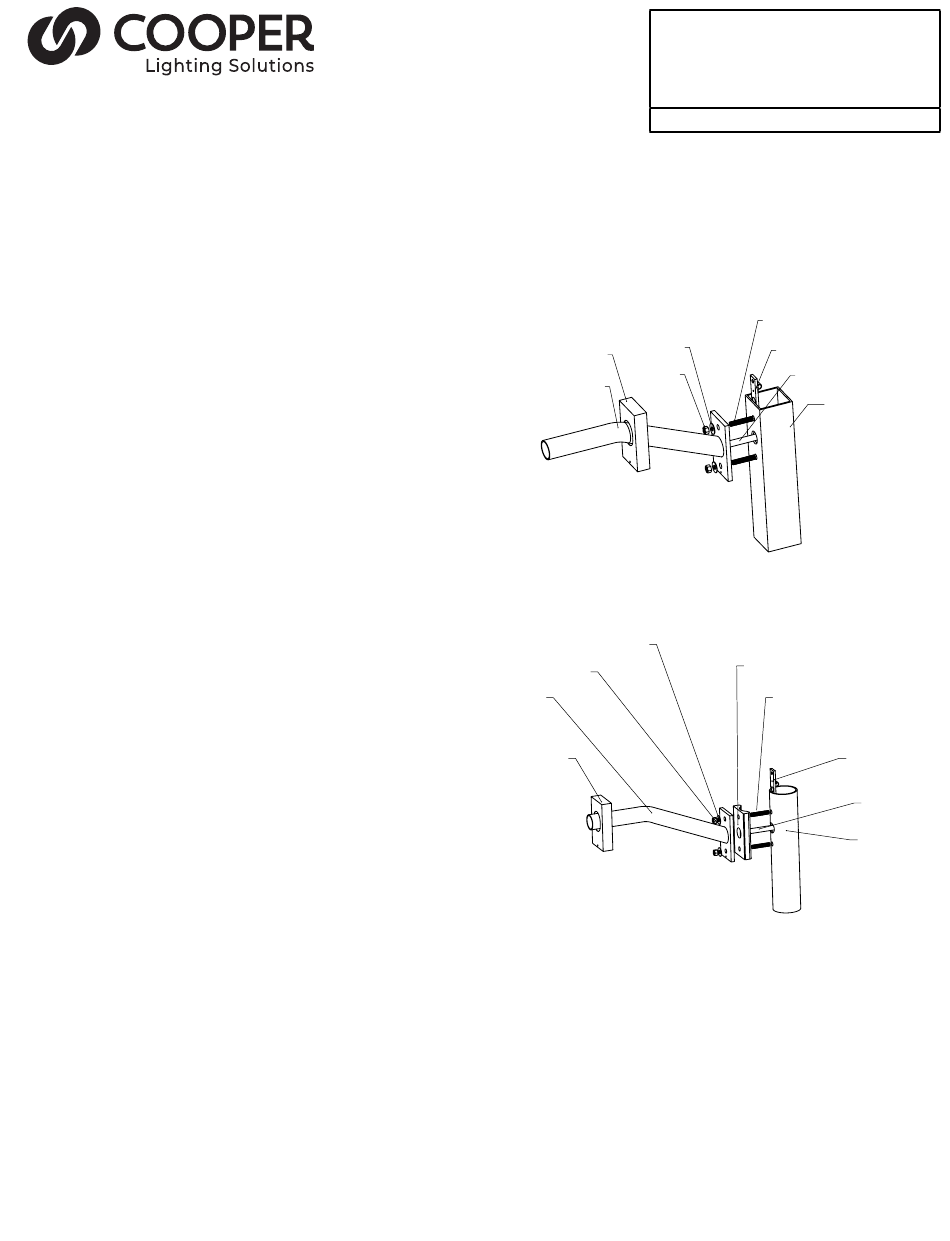

FIG. 3
Arandelas
Tuercas
Brazo
Placa de
la cubierta
