5) Afficheur LCD
L‟écran affiche les données importantes liées au fonctionnement de l‟appareil.
6) Bouton Midi/Add
Active le contrôle externe MIDI et confirme également le processus d‟enregistrement/de
sauvegarde.
7) Bouton Bank Up
Appuez sur le bouton Haut pour sélectionner une des 30 banques.
8) Bouton Auto/Del
Active le mode piloté par la musique ou efface les scènes ou poursuites pendant la programmation.
9) Bouton Tapsync/Display
Permet de créer un rythme standard ou de modifier le mode de valeur entre % et 0-255.
10) Potentiomètre de vitesse
Permet de régler le temps de défilement d‟une scène ou d‟une étape dans une poursuite (de 0,1
seconde à 10 minutes).
11) Potentiomètre de délai de fondu
Permet de régler le délai de fondu. Le délai de fondu est le temps employé par un scanner (ou
scanners) pour se déplacer d‟une position à une autre et par un gradateur pour effectuer un fondu
d‟ouverture ou de fermeture.
12) Témoin de page B
Le témoin LED indique le canal sélectionné entre 17~30.
13) Boutons de sélection de l'appareil
Permet de sélectionner les appareils afin de procéder au réglage, à la programmation ou à
l‟enregistrement.
14) Témoin de l'appareil
Le témoin LED indique les appareils actuellement sélectionnés.
15) Bouton Page select
Permet de sélectionner une page entre Page A (I-14) et Page B (17-30).
16) Bouton Page select
Permet de sélectionner une page entre Page A (I-14) et Page B (17-30).
17) Témoin Blackout
Le témoin LED s‟allume si la coupure est activée.
18) Bouton Bank Down
Appuyez sur le bouton Bas pour sélectionner une des 30 banques.
19) Roulette Mode panoramique
Permet de contrôler le mode panoramique du scanner.
20) Bouton Music/Bank Copy
Active le mode piloté par la musique ou le contrôle de la copie pendant la programmation.
21) Bouton Program
22) Roulette Inclinaison
Permet de contrôler l‟inclinaison du scanner.

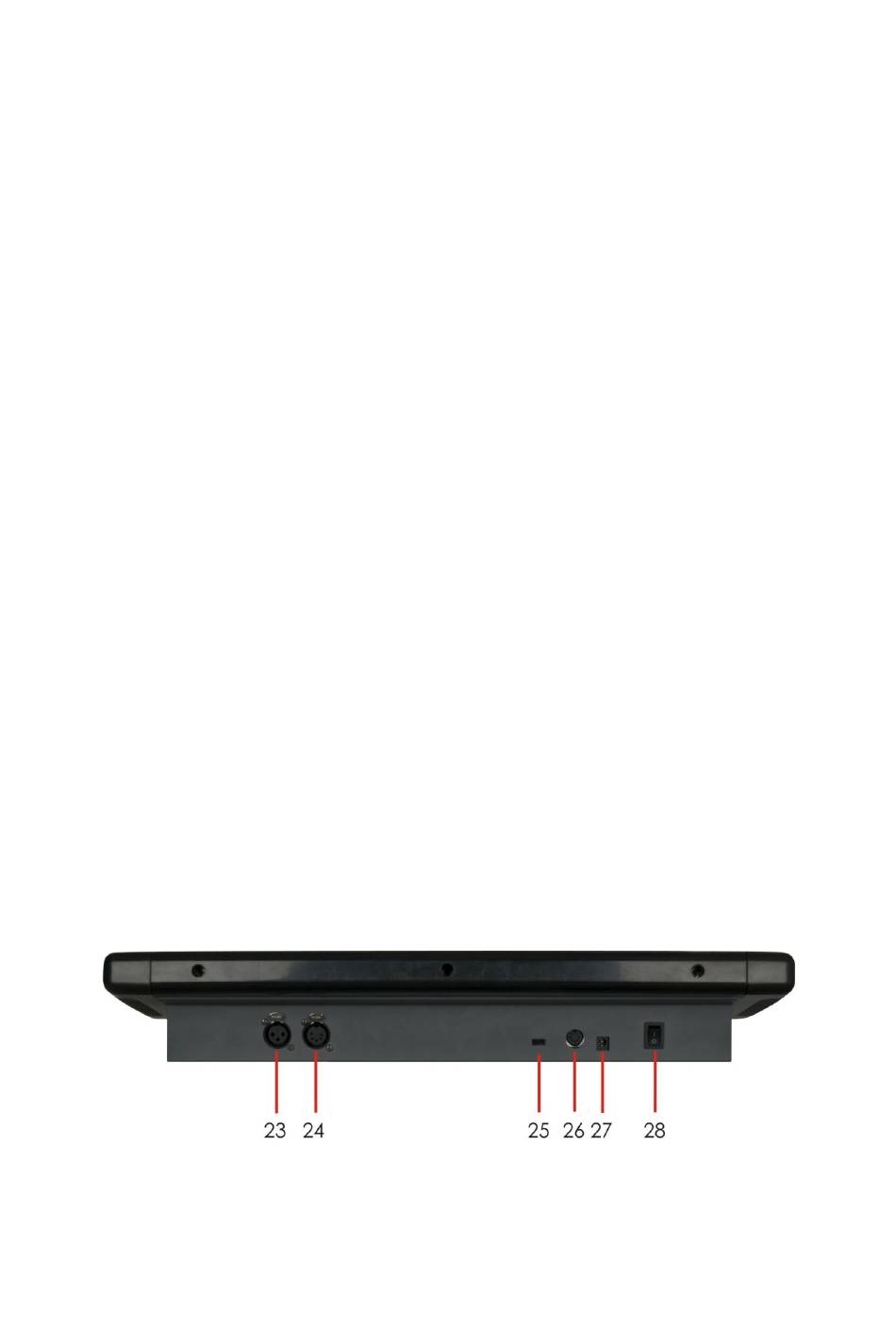

Face arrière du contrôleur
23) Connecteur de sortie 3 broches du signal DMX
24) Connecteur de sortie 5 broches du signal DMX
25) Interrupteur de polarité du signal DMX permet de modifier la polarité du signal
26) Port d‟entrée MIDI pour déclenchement externe des banques, scènes, poursuites et de coupure en
utilisant un appareil disposant du format MIDI
27) Prise d‟entrée CC avec alimentation automatique
28) Interrupteur MARCHE/ARRET pour allumer/éteindre le contrôleur
6
