Assemblage Poignée Intérieure - FERMOD 6200 Notice D'instructions

b) Préparation de la poignée extérieure\Preparing of external handle
c) Assemblage poignée extérieure
-Introduire le tube PVC (D3) dans le trou Ø65.
-Introduire la plaque (D19) sur l'embase (D20).
-Ajuster le joint d'étanchéité (D13) sur l'embase
(D20).
-Maintenir la poignée intérieure (D11) verticalement et
engager la poignée extérieure sur l'axe torx (D2).
-Fixer l'ensemble sur la porte en intercalant les douilles
de fixation extérieures (D21).

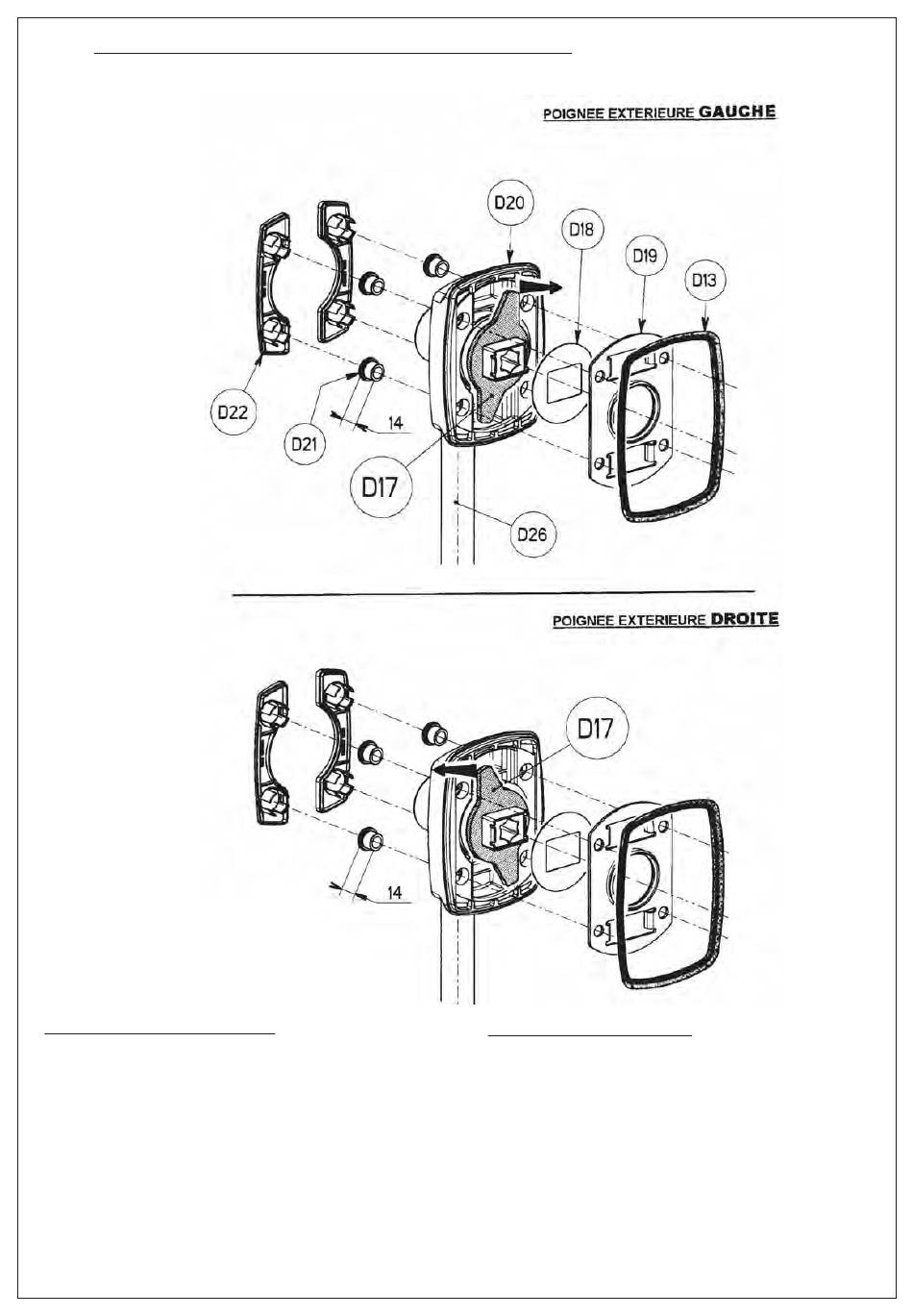

EXTERNAL HANDLE / LEFT
EXTERNAL HANDLE / RIGHT
Mounting of external handle
- Introduce the PVC tube(D3) in the hole Ø65, adjust
according to door thickness.
- Introduce plate (D19) on plate (D20)
- Adjust gasket (D13) on plate (D20)
- Hold the internal handle (D11) in a vertical position
and engage the external handle on hex rod (D2).
- Fix the assy on the door and insert bushings (D21).
- 11 -
NMPOIG6200/L
