4
Mise en place et installation
Pour éviter des dysfonctionnements lors de la mise en service ou
lors de l'exploitation du brûleur, la hauteur minimale du conduit
d'évacuation des gaz de fumées doit être d'au moins 2 m.
AVERTISSEMENT
Lors de l'utilisation d'un disposition de pression, il est pos-
sible que du fioul s'échappe en cas de dysfonctionnement.
Ceci peut être la cause d'une pollution grave.
▪ Placer la chaudière dans un bac étanche et la sécuriser
par un interrupteur à flotteur (raccordement via la bar-
rette de prises supplémentaires).
▪ Ne mettre en place que des tasses de filtre en métal (ja-
mais en plexiglas).
Installation dans des garages
Dans la mesure où les règlements locaux ne frappent pas d'une in-
terdiction générale l'installation de chaudières dans des garages,
l'A2 F est par principe appropriée pour l'installation et le fonctionne-
ment dans des garages. Les conditions préalables à respecter sont
les suivantes :
▪ Utilisation sans apport d'air ambiant
▪ Notice d'utilisation en version permanente appliquée dans un en-
droit bien visible à proximité de l'appareil,
▪ Construction côté bâtiment d'un dispositif de protection contre
l'endommagement mécanique (véhicules !) pour l'ensemble de
l'installation (par exemple, étrier de protection ou déflecteur).
▪ Protection antigel permanente.
Températures de surface, distance minimale

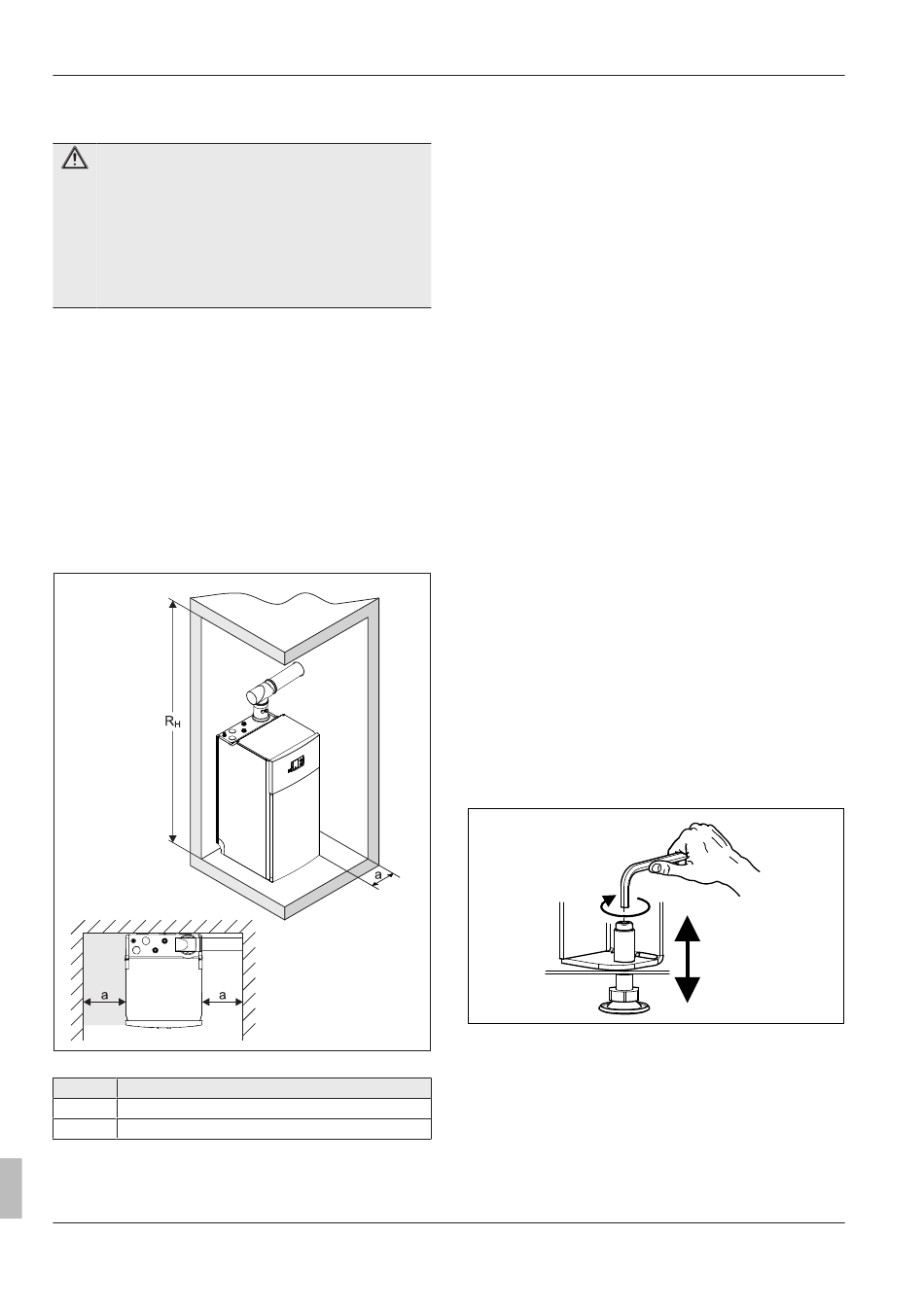

Fig. 4-4
Distances minimales pour l'installation
Pos.
Désignation
R
Hauteur minimum du local : 1,80 m
H
a
Distance latérale minimum par rapport au mur : 0,50 m
Tab. 4-4
Dimensions distances minimales
Notice d'installation et de service
18
▪ De par sa construction, en utilisation sans apport d'air ambiant à
puissance nominale, aucune pièce de l'appareil, hormis son revê-
tement, ne doit atteindre une température >70 °C. Il n'y a donc au-
cun écart minimal préconisé par rapport aux composants en maté-
riaux inflammables.
▪ Lors d'une utilisation sans apport conditionné d'air ambiant
(conduit séparé de gaz de fumées/d'air frais) et d'une utilisation
avec apport d'air ambiant, respectez une distance minimale de
50 mm entre la conduite d'évacuation des gaz de fumées et les
éléments inflammables.
▪ En règle générale, ne pas stocker ni utiliser de substances pre-
nant facilement feu et facilement inflammables à proximité immé-
diate de l'A2 F (distance minimale de 1 m).
▪ Nous recommandons de respecter, lors de l'installation des appa-
reils, les distances minimales décrites au
murs et aux plafonds, de manière à pouvoir effectuer les travaux
de maintenance et de réparation sans effort de montage excessif.
▪ En cas de montage dans une niche, il est possible de disposer
l'A2 F sur le côté gauche directement au niveau du mur de la
niche à condition que la surface devant l'A2 F soit librement ac-
cessible.
4.4.2
Montage de l'appareil
Condition indispensable
▪ L'espace où va être installé l'appareil est conforme aux prescrip-
tions en vigueur dans le pays concerné, ainsi qu'aux exigences
minimum décrites au
Chap.
4.4.1.
Mise en place
1
Retirez l'emballage complètement (protège-arêtes compris) et
éliminez-le dans le respect de l'environnement.
2
Mettre l'A2 F en place sur le lieu d'installation. Lever et déplacer
l'appareil uniquement en prenant prise sur les poignées encas-
trées prévues à cet effet.
3
Positionner l'A2 F de manière à pouvoir travailler sans
contraintes sur les points de raccordement des flexibles à fioul et
sur l'emplacement de montage du filtre à huile, le passage des
conduites de chauffage et de la conduite d'évacuation des gaz
de fumées.
4
Contrôler la position horizontale et la hauteur d'installation cor-
recte de l'A2 F. Il est possible de compenser les légères irrégu-
larités du sol grâce à quatre pieds réglables en hauteur.
Réglage en hauteur
Fig. 4-5
Pieds réglables en hauteur
▪ Adapter la hauteur de l'A2 F au niveau de la vis avec un six-pans
creux de 5 mm ou une clé plate de 17 mm.
Fig. 4-4
par rapport aux
Daikin/ROTEX A2 F
Chaudière à condensation à fioul A2 F
008.1546499_02 – 04/2018 – FR
