K50 Pro Compact avec indicateur sonore

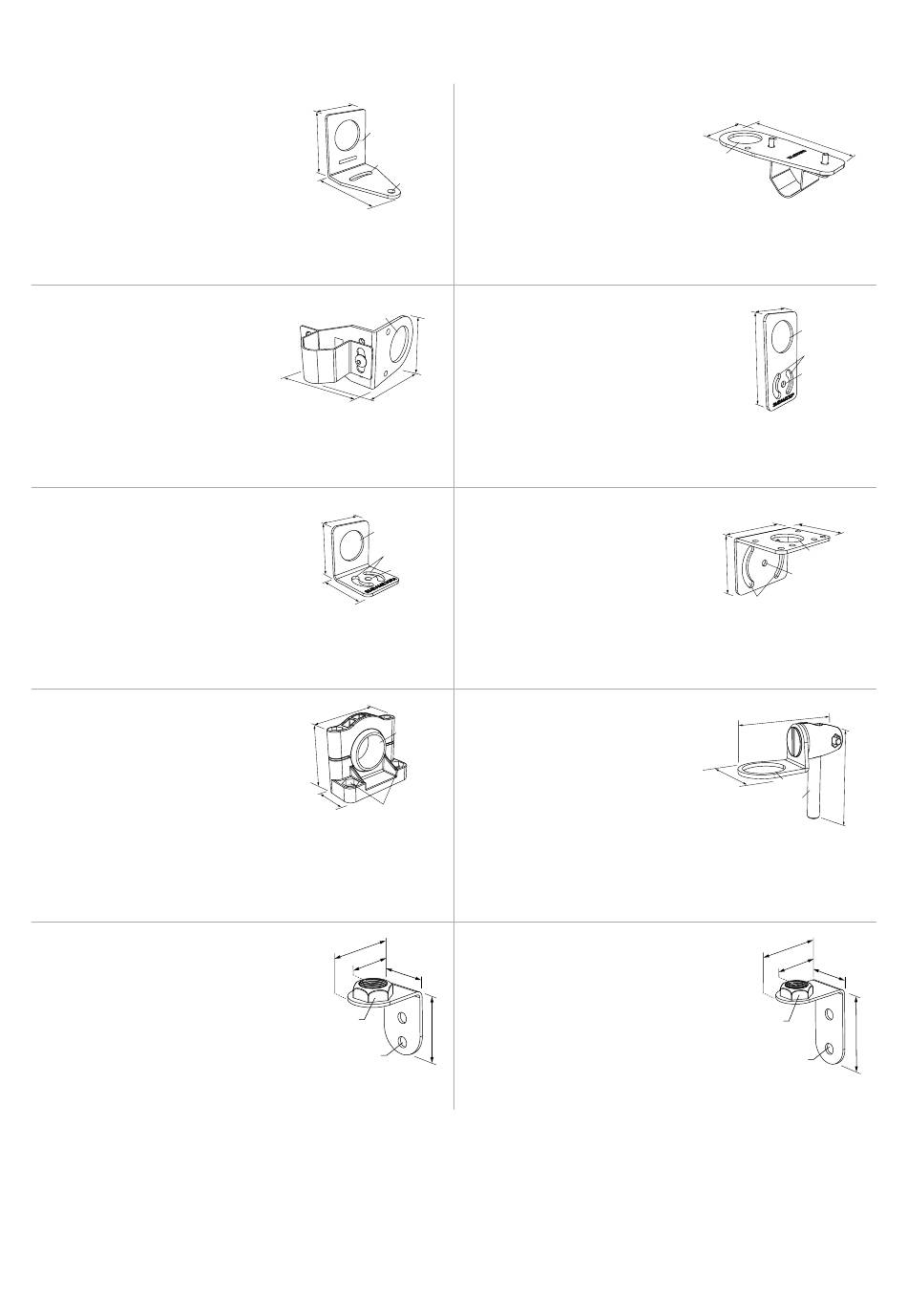

Équerres de montage
SMB30A
•
Équerre de fixation à angle droit
avec trou oblong en arc de cercle
pour faciliter l'orientation
•
Place pour accessoires M6
•
Trou de montage pour détecteur de
30 mm
•
Acier inoxydable 12 G
Distance entre les axes des trous : A à B = 40
Dimensions des trous : A=ø 6,3, B= 27,1 x 6,3, C=ø 30,5
SMB30RAVK
•
Équerre droite avec attache en V et
accessoires pour monter le détec-
teur sur un tube ou une extrusion
•
L'attache s'adapte sur des tubes de
diam. 28 mm ou des extrusions de
1 pouce carré
•
Trou de 30 mm pour monter le dé-
tecteur
Dimension d'un trou : A = ø 30,5
SMBAMS30RA
•
Équerre à angle droit, série
SMBAMS
•
Trou de 30 mm pour monter le dé-
tecteur
•
Fentes d'articulation pour rotation
de 90°
•
Acier laminé à froid, 12-ga (2,6 mm)
Distance entre les axes des trous : A=26,0, A à B = 13,0
Dimension des trous : A=26,8 x 7,0, B=ø 6,5, C=ø 31,0
SMB30SC
•
Équerre pivotante avec trou de
30 mm de diamètre pour la fixation
du détecteur
•
Thermoplastique polyester renforcé
noir
•
Accessoires de montage et de blo-
cage du pivot en acier inoxydable
inclus
Distance entre les axes des trous : A=ø 50,8
Dimension des trous : A=ø 7,0, B=ø 30,0
LMBE12RA35
•
Montage direct du tube de support, avec type
d'équerre normal
•
Acier zingué
•
Écrou NPSM 1/2-14
•
La distance de montage entre le mur et le
centre de l'écrou NPSM 1/2-14 NPSM est de
35 mm.
Distance entre les axes des trous : 20
Toutes les mesures sont indiquées en millimètres, sauf mention contraire.
P/N 227785 Rev. C
SMB30FVK
45
C
61
B
A
69
Dimension d'un trou : A= ø 31
SMBAMS30P
A
46
90
57
Distance entre les axes des trous : A = 26,0, A à B = 13,0
Dimension des trous : A=26,8 x 7,0, B=ø 6,5, C=ø 31,0
SMB30MM
45
C
53
A
B
48
Distance entre les axes des trous : A = 51, A à B = 25,4
Dimension des trous : A = 42,6 x 7, B = ø 6,4, C = ø 30,1
SMB30FA
67
B
58
29
A
Filetage de l'écrou : SMB30FA, A= 3/8 - 16 x 2 po ; SMB30FAM10, A= M10 - 1,5 x
50
Dimension des trous : B= ø 30,1
LMBE12RA45
55
35
38.25
1/2 - 14
57
NPSM NUT
2X Ø9
Distance entre les axes des trous : 35
www.bannerengineering.com - Tel: +1-763-544-3164
•
Équerre coudée avec attache en V
et accessoires pour monter le dé-
tecteur sur un tube ou une extrusion
•
L'attache s'adapte sur des tubes de
diam. 28 mm ou des extrusions de
1 pouce carré
•
Trou de 30 mm pour monter le dé-
tecteur
•
Équerre plate série SMBAMS
•
Trou de 30 mm pour monter le dé-
tecteur
•
Fentes d'articulation pour rotation
de 90°
•
Acier inoxydable, série 300, 12 G
•
Équerre d'épaisseur 12, en acier in-
ox, avec trou oblong en arc de cer-
cle pour faciliter l'orientation
•
Place pour accessoires M6
•
Trou de montage pour détecteur de
30 mm
•
Équerre orientable avec mouvement
de basculement et de balayement
pour un réglage précis
•
Trou de montage pour détecteur de
30 mm
•
Acier inoxydable 304, 12 G
•
Montage aisé du détecteur par cy-
lindre de serrage
•
Écrou avec dimension exprimée en
mm et en pouces
•
Montage direct du tube de support, avec type
d'équerre normal
•
Acier zingué
•
Écrou NPSM 1/2-14
•
La distance de montage entre le mur et le
centre de l'écrou NPSM 1/2-14 NPSM est de
45 mm.
46
118
A
45
C
A
93
B
57
70
C
57
B
A
83,2
68,9
36,3
B
A
65
45
38.25
1/2 - 14
81
NPSM NUT
2X Ø11
