FONCTIONS DES PLATINES
PLATINE CPU
La platine C.P.U. se trouve dans le compar-
timent coulissant des systèmes de paie-
ment.
Les LEDs qui se trouvent sur la platine
donnent, pendant le fonctionnement, les
indications suivantes:
- LED verte (26) clignote pendant le fonc-
tionnement normal de la platine C.P.U.;
- LED jaune (28) s'allume quand il y a 5 V
cc;
- LED rouge (27) s'allume au cas où, pour
n'importe quelle raison, il y a une remise à
zéro dans le logiciel.
La platine C.P.U. gère:
- clavier de sélection numérique
- clavier de sélection directe (si présente)
- système de paiement
- afficheur
- activation groupe réfrigérant et capteurs
- éclairage vitrine
62
11
10
9
8
7
6
5
4
3
2
1
31
30

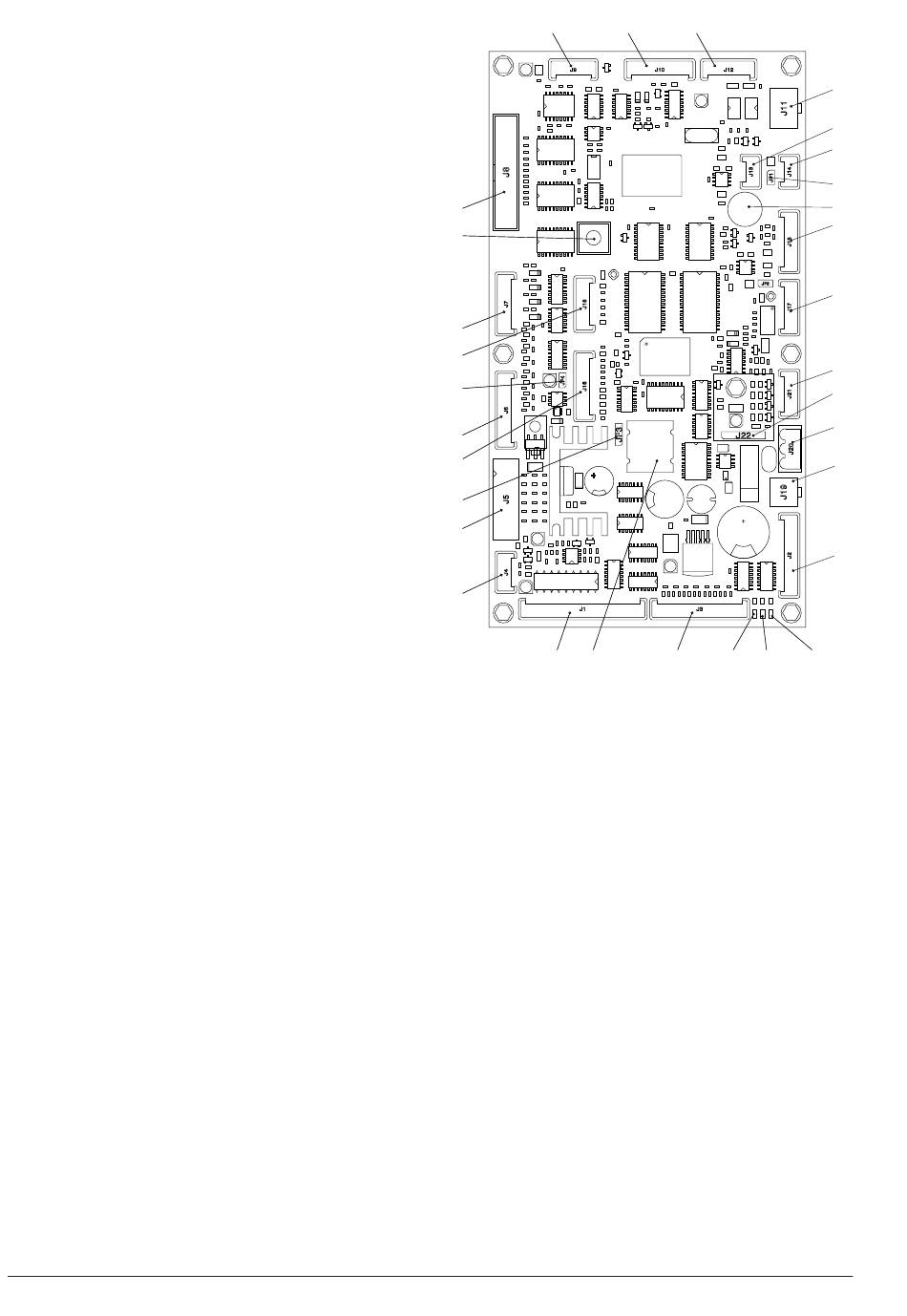

Fig. 35
1. (J4) Sonde de température
2. (J5) Accepteurs
3. Barrette batterie (2-3)
4. (J16) Pas utilisé
5. (J6) Clavier de sélection directe (si présente)
6. Barrette JP4 WDI (fermée)
7. (J18) Up-key
8. (J7) Clavier de sélection numérique
9. Poussoir entrée programmation
10. (J8) Afficheur
11. (J9) Alimentation clavier numérique
12. (J10) Port série RS232
13. (J12) Paiements EXE/BDV
14. (J11) Paiements MDB
15. (J13) Can-bus
16. (J14) Can-bus
17. (JP1) Barrette Can-bus (fermée)
18. Buzzer
19. (J15) Photocellules détection passage produit
20. (J17) Pas utilisé
21. (J21) Pas utilisé
22. (J22) Expansion données RAM (sur option)
23. (J20) Alimentation 24Vca
24. (J19) Vers la platine d'éclairage vitrine
25. (J2) Blocage espace de prise
26. Led verte DL3 "RUN"
27. Led rouge DL2 "RESET"
28. Led jaune DL1 "+5V"
29. (J3) Vers le poussoir programmation externe et
gestion OUT/R groupe réfrigérant
30. Batterie
31. (J1) Moteurs spirales
12
13
29
28
27
06-2020 5555 00
14
15
16
17
18
19
20
21
22
23
24
25
26
