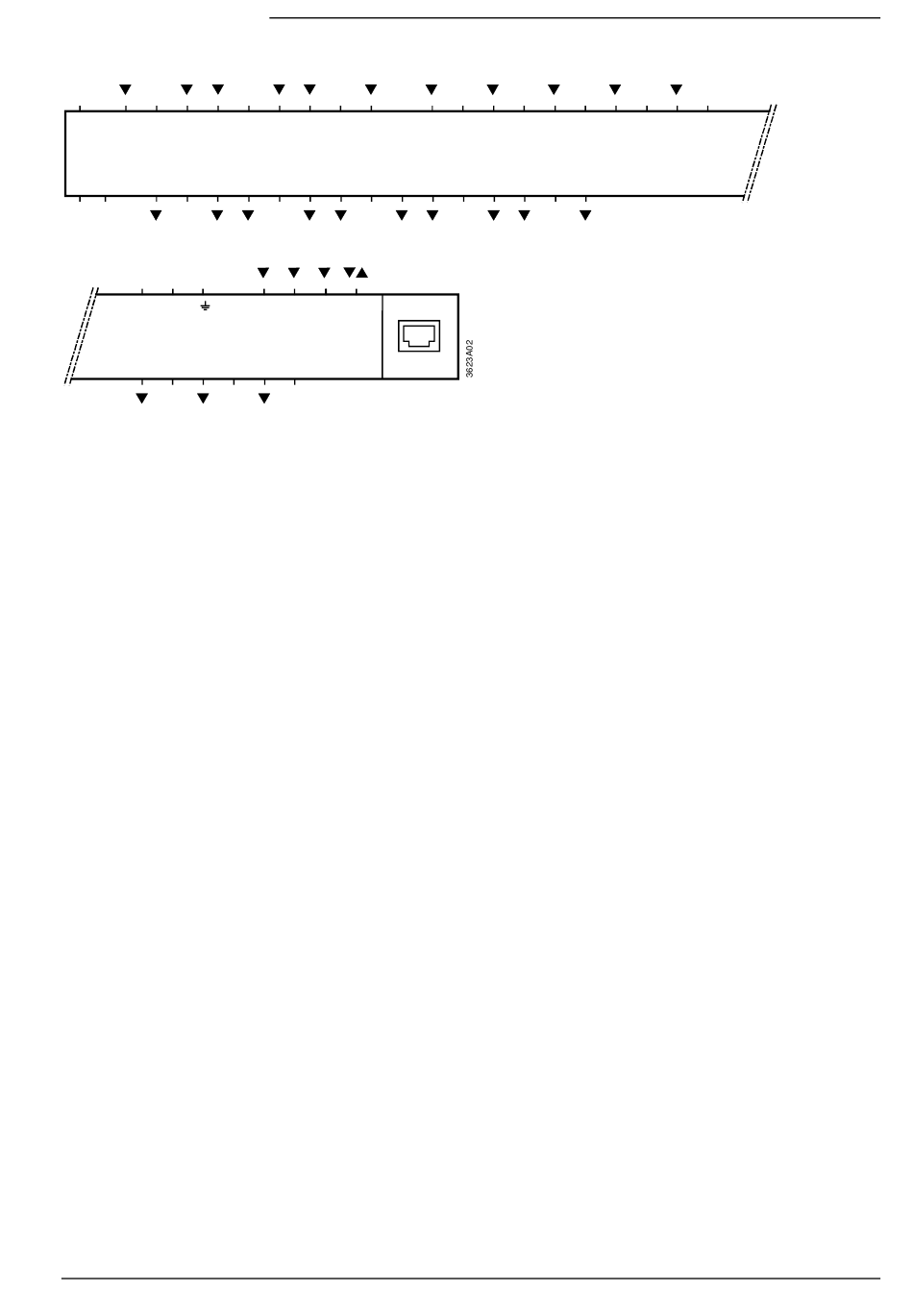

Bornes de
raccordement
BI1 G0 BI2 BI3
G
(16) (17) (18) (37) (38) (39)
(4)
(5) (6) (7) (8) (9)
G0 G0 BO1 G BO2
UN UP S( )
(1) (2) (3)
(29) (30) (51) (52)
AO1 M AO2 M
Légende
Siemens Building Technologies
Landis & Staefa Division
G0 BI4 BI5 G0 BI6
(40) (41) (42)
(10) (11) (12) (13) (14) (15) (31) (32)
BO3 G BO4 BO5 G BO6 BO7
RS4 RS3 RS2 RS1
(19) (20) (21) (22)
(53) (54)
TOOL
AO3 M
Alimentation, 24 V~ (très basse tension de sécurité TBTS)
G (4) Phase / potentiel système
G0 (5) Masse de l'appareil / Masse du système
G0 (6) Masse de l'appareil
Entrées de signalisation [ BI ]
BI1 (16) Entrée de signalisation
G0 (17) Masse pour entrées de signalisation
BI2 (18) Entrée de signalisation
BI3 (37) Entrée de signalisation
G0 (38) Masse pour entrées de signalisation
BI4 (39) Entrée de signalisation
BI5 (40) Entrée de signalisation
G0 (41) Masse pour entrées de signalisation
BI6 (42) Entrée de signalisation
Entrées de mesure [ AI ]
AI1 (23) Entrée de mesure pour sondes /potentiomètres actives ou passives
M (24) Masse pour entrée de mesure
AI2 (25) Entrée de mesure pour sondes /potentiomètres actives ou passives
M (26) Masse pour entrée de mesure
AI3 (27) Entrée de mesure pour sondes /potentiomètres actives ou passives
M (28) Masse pour entrée de mesure
AI4 (47) Entrée de mesure pour sondes /potentiomètres actifs ou passifs
M (48) Masse pour entrée de mesure
AI5 (49) Entrée de mesure pour sondes /potentiomètres actifs ou passifs
M (50) Masse pour entrée de mesure
Sorties de commande [ BO]
BO1 (7) Sortie de commande, triac, 24 V∼, 0,5 A
G (8) Alimentation du moteur
BO2 (9) Sortie de commande, triac, 24 V∼, 0,5 A
BO3 (10) Sortie de commande, triac, 24 V∼, 0,5 A
G (11) Commande de moteur
BO4 (12) Sortie de commande, triac, 24 V∼, 0,5 A
BO5 (13) Sortie de commande, triac, 24 V∼, 0,5 A
G (14) Commande de moteur
BO6 (15) Sortie de commande, triac, 24 V∼, 0,5 A
BO7 (31) Sortie de commande, triac, 24 V∼, 0,5 A
G (32) Commande de moteur
BO8 (33) Sortie de commande, triac, 24 V∼, 0,5 A
BO9 (34) Sortie de commande, triac, 24 V∼, 0,5 A
G (35) Commande de moteur
BO10 (36) Sortie de commande, triac, 24 V∼, 0,5 A
AI1 M AI2 M AI3 M
(23) (24) (25) (26) (27) (28)
(33) (34) (35) (36)
G BO8 BO9 G B10
AI4 M AI5 M
(47) (48) (49) (50)
CM2N3623F / 10.1999
7/8
