Connecteur pour
logiciel de service
Légende

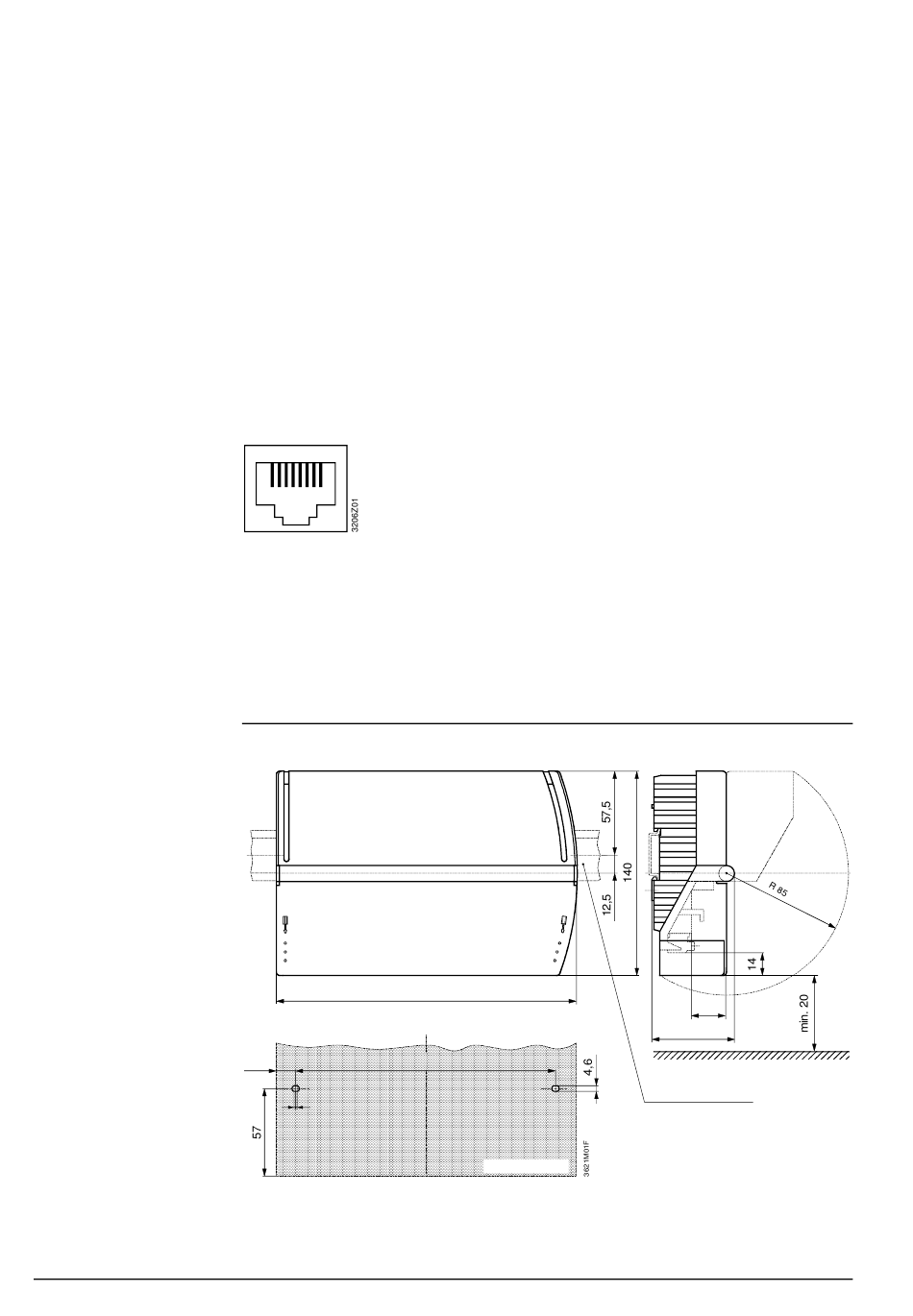

Encombrements
Dimensions en mm
CM2N3623F / 10.1999
8/8
Sortie de positionnement [ AO]
AO1
(29)
Sortie de positionnement progressive 0...10 V−
M
(30)
Masse de la sortie de positionnement
AO2
(51)
Sortie de positionnement progressive 0...10 V−
M
(52)
Masse de la sortie de positionnement progressive
AO3
(53)
Sortie de positionnement progressive 0...10 V−
M
(54)
Masse de la sortie de positionnement progressive
Liaison avec l'appareils d'ambiance TEC
RS4
(19)
Envoi de données à l'appareil d'ambiance TEC
RS3
(20)
Réception de données de l'appareil d'ambiance TEC
RS2
(21)
Masse de l'appareil d'ambiance
RS1
(22)
Données point à point
Bus FLN
UN
(1)
Ligne de données du bus FLN positive
UP
(2)
Ligne de données du bus FLN négative
S
(3)
Raccordement du blindage
Le chiffre entre parenthèses ( ) correspond au numéro de la borne de raccordement sur l'appareil.
Connecteur normalisé de type RJ45 pour appareils compatibles FLN
1 2 3 4 5 6 7 8
1
TxD, émission de données
2
RxD, réception de données
3
Terre du système pour TxD et RxD
4...6
Libres
7
Réservé pour UP (ligne de données du bus FLN positive)
8
Réservé pour UN (ligne de données du bus FLN négative)
206
180
12,7
1
1
© 1999 Siemens Building Technologies AG
EN 50 022 - 35 x 7,5
Plan de perçage
15
57
Sous réserve de modifications
Siemens Building Technologies
Landis & Staefa Division
