POMPE (GND)
POMPE (HOT)
POMPE (COM)
INTERVERROUILLAGE
DÉBITMÈTRE

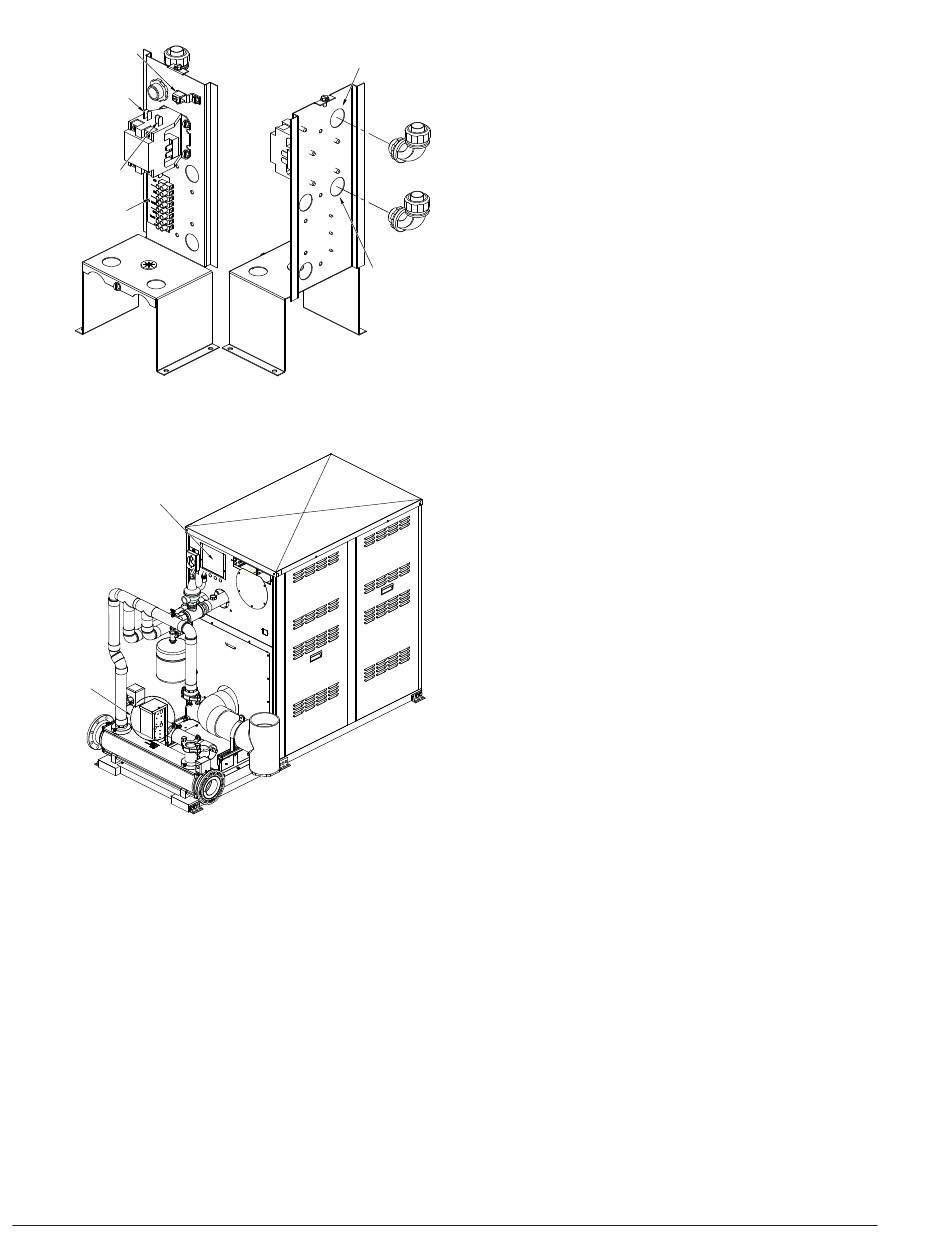

Figure 10. Intérieur de la boîte de jonction
ALIMENTATION
ALIMENTATION
POMPE
Figure 11. Alimentation de la pompe de l'échangeur de
chaleur indirect
14
Basse Tension
ALIMENTATION
POMPE
Asservissement (contournement chauffe-
eau indirect)
Les contacts des bornes 10 et 12 du bornier de câblage
doivent être fermés pour permettre au système de
fonctionner, voir Figure 12.
Ce contact DOIT être asservi au fonctionnement de la
pompe du filtreur.
Asservissement externe
DÉBITMÈTRE
SYSTÈME
(SECONDAIRE)
Peut servir pour le raccordement d'un dispositif de sécurité
de la boucle secondaire, d'un ventilateur d'extraction ou
d'un huileur, etc.
F10524
Utilisez un fil de cuivre à conducteur torsadé. Les
contacts des bornes 17 et 18 du bornier de câblage
doivent être fermés. Retirez le cavalier posé à l'usine
lors du raccordement de dispositifs installés au chantier,
comme un débitmètre de boucle secondaire ou un capteur
d'ouverture d'un registre automatique, voir Figure 12.
Registre du ventilateur (option)
Peut être asservi à la mise en marche de ventilateur ou du
registre de la chaudière. Il s'agit de contacts secs.
Alarme (option)
Ces contacts secs se referment lors de déclenchement
d'une alarme.
