12. Desserrez les vis de retenue et faites pivoter le de
traitement des condensats d'environ 180°.
13. Coupez les tubes à la longueur appropriée et les
installer comme illustré. Assurez-vous que les tubes
ne sont pas pincés .
14. Installez le coude d'évacuation et le té d'évacuation
comme indiqué à la Figure 7.

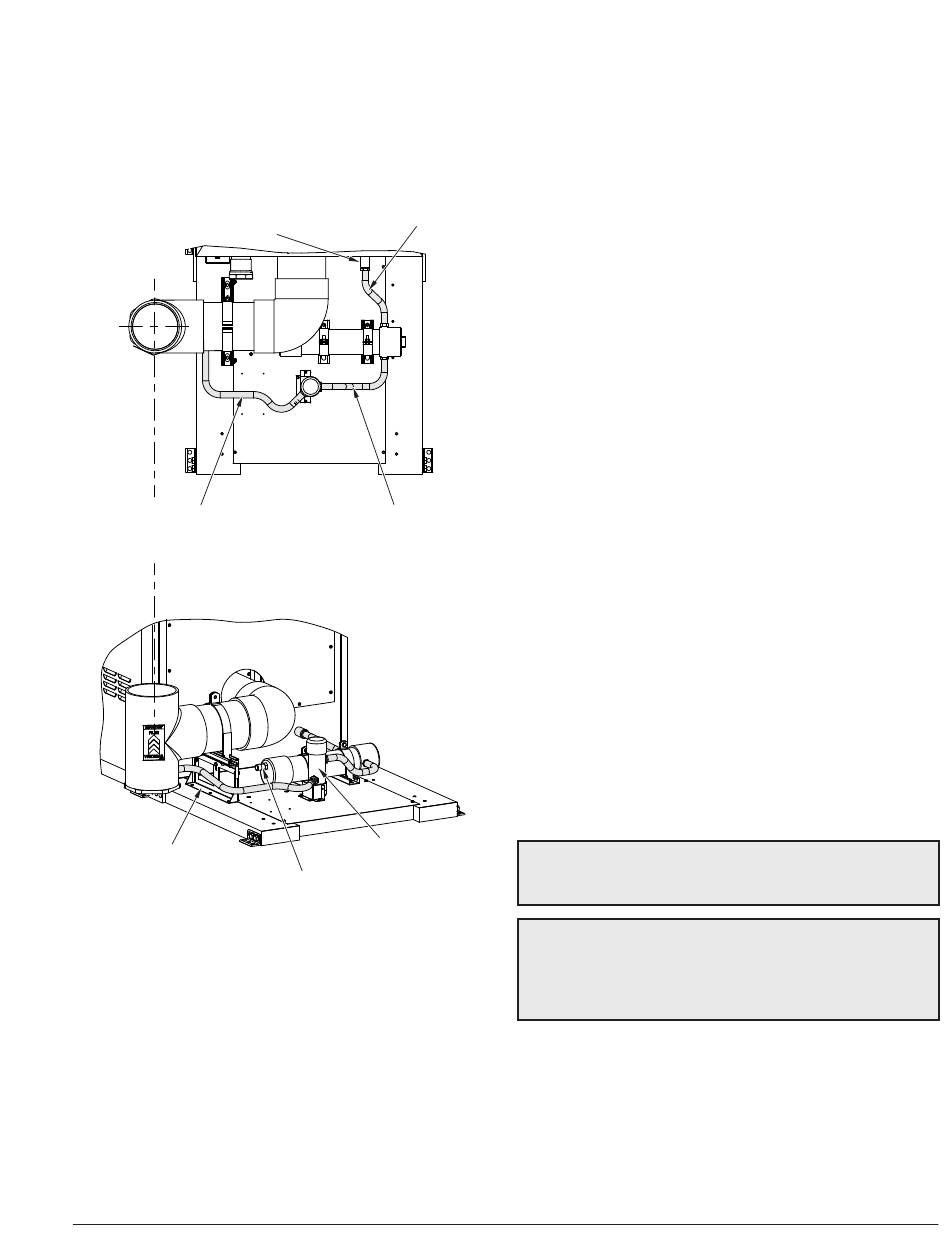

DRAIN DE
CONDENSATION
VERS MODULE DE
CONDENSATION
SUPPORT DU
CONDUIT
D'ÉVACUATION
RACCORD DE SORTIE
Figure 7.
Installation optionnelle
Installation extérieure
Cet appareil est uniquement conçu pour fonctionner
à l'extérieur et à des températures supérieures à 0°C.
L'exposition au gel peut entraîner la formation de glace
dans la conduite d'évacuation de la condensation ou
dans le collecteur de condensation; cela pourrait causer
un blocage qui entraînera l'arrêt de la chaudière. ou
endommager les composantes du module de traitement
des condensats. Les appareils installés à l'extérieur dans
un climat froid pour une utilisation saisonnière doivent être
hivernisés pour éviter tout dommage causé par le gel.
RACCORD DE CONDENSATION
VERS MODULE DE TRAITEMENT
TOP VIEW
VERS MODULE DE
CONDENSATION
F10535A
COLLECTEUR
DE CONDENSATION
DU MODULE DE
CONDENSATION
Lorsqu'une chaudière est installée à l'extérieur, elle doit
être ventilée avec des tuyaux homologués et le kit de
ventilation fourni par le fabricant, selon les directives
fournies (option D-11). Une terminaison d'évacuation
spéciale conforme aux exigences CSA est fournie. Elle
doit être fixée au conduit d'évacuation, comme illustré à
la Figure 9.
Portez une attention particulière à l'emplacement de
l'appareil lors d'une installation extérieure, car les gaz
de combustion peuvent se condenser sur des surfaces
adjacentes. Une installation à un emplacement inapproprié
pourrait endommager des structures adjacentes ou la
finition du bâtiment. Prenez les précautions suivantes
pour maximiser l'efficacité et minimiser les risques:
15. Les modèles extérieurs doivent être installés à
l'extérieur et être munis de la terminaison d'évacuation
extérieure fournie par le fabricant.
16. Inspectez périodiquement le système de ventilation.
Les ouvertures de ventilation de l'appareil ne doivent
jamais être obstruées et les dégagements minimaux
doivent être respectés, pour éviter de restreindre
l'apport d'air comburant ou de ventilation. Le lieu
d'installation ne doit pas contenir de matériaux
combustibles et inflammables.
17. Ne positionnez pas l'appareil à côté d'une porte,
d'une fenêtre, d'un passage public ou d'une prise
d'air gravitaire; la terminaison d'évacuation doit se
trouver à une distance horizontale d'au moins 1,2 m
(4 pi).
18. La bouche d'évacuation doit se trouver au-dessus du
niveau du sol et de la limite de neige anticipée.
19. La terminaison doit se trouver à au moins 3 pi (915
mm) au-dessus d'une prise d'air forcée, à une
distance horizontale d'au moins 10 pi (3 m).
20. Les surfaces murales adjacentes en brique ou en
maçonnerie doivent être protégées avec un solin
métallique résistant à la corrosion.
NOTE: utilisez uniquement la terminaison fournie
par le fabricant, afin de maintenir l'homologation de la
chaudière.
NOTE: la condensation peut geler sur la terminaison
et former un bouchon pouvant empêcher le bon
fonctionnement du système. Les condensats sont
acides et très corrosifs. Les condensats ne doivent
jamais être exposé au gel.
11
