8. VENTILATION
ATTENTION: l'installation appropriée du conduit
d'évacuation est essentielle au fonctionnement sûr et
efficace de l'appareil.
NOTE: Raypak recommande fortement d'installer
le système de ventilation avant les conduites d'eau.
Cela facilitera l'acheminement optimal du système de
ventilation et de ses composantes associées.
Pour plus de détails sur la terminaison, reportez-vous au
manuel XTherm (241513).
Installation intérieure
ATTENTION: l'air comburant ne doit pas être contaminé
par des vapeurs corrosives pouvant causer à la chaudière
des dommages non couverts par la garantie.
Pour plus de détails sur une installation intérieure, reportez-
vous au manuel XTherm (241513).
Configuration de ventilation standard
Par défaut, la chaudière est configurée pour une évacuation
des gaz de combustion vers sa gauche. Cette section est
réalisée à l'aide des composantes de ventilation en PVC
fournies avec la chaudière. Celles-ci doivent être orientées
comme indiqué à la Figure 6.
1. Appliquez un apprêt en PVC approprié sur l'extérieur
du conduit d'évacuation en PVC et à l'intérieur du
coude en PVC fourni.
2. À l'aide d'une colle à PVC appropriée, assemblez le
coude au conduit d'évacuation en PVC. Le conduit
d'évacuation peut être orienté dans le sens opposé.
Il suffit de desserrer l'étrier qui le fixe au raccord
d'évacuation de la chaudière, à l'arrière du boîtier de
la chaudière.
3. Appliquez un apprêt en PVC approprié sur
l'assemblage du té d'évacuation en PVC et à
l'intérieur du coude en PVC de l'étape précédente.
4. À l'aide d'une colle à PVC appropriée, assemblez
l'assemblage du té d'évacuation en PVC au coude
en PVC du raccord d'évacuation en PVC de la
chaudière, comme illustré à la Figure 6.
NOTE: le conduit d'évacuation en PVC doit reposer
sur les supports d'évacuation fournis, afin de permettre
le drainage approprié des condensats. Un drainage
inadéquat peut entraîner une défaillance du système
d'évacuation non couverte par la garantie.
5. Fixez le boyau de drainage des condensats au
raccord cranté se trouvant sur le té d'évacuation (sur
la partie retenue par l'étrier de support) , à l'aide d'un
collier de serrage.
6. Une fois les composantes de ventilation en PVC et
les accessoires associés installés selon la Figure 6,
complétez l'assemblage du conduit d'évacuation à
l'aide de vos propres tuyaux et raccord en PVC.
10
RACCORD DE CONDENSATION
VERS MODULE DE TRAITEMENT
DESSUS
VERS MODULE DE
CONDENSATION
F10535
COLLECTEUR DE
CONDENSATION
MODULE DE CONDENSATION

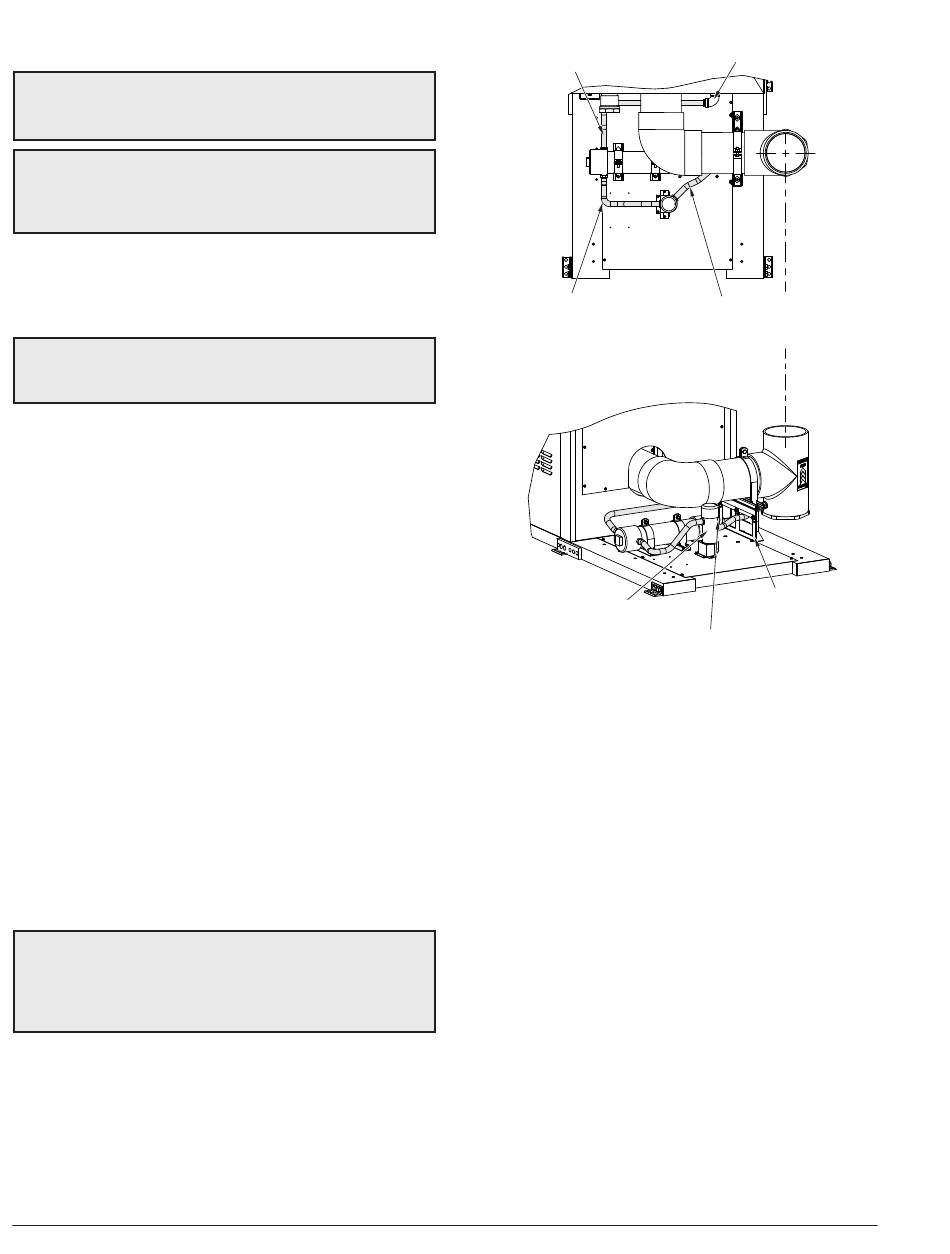

Figure 6.
Orientation standard
Installation optionnelle
7. Repérez les trois tubes en caoutchouc sur la Figure
"Orientation standard", voir Figure 7.
a. Raccord d'évacuation des condensats du XTherm
vers le module de traitement des condensats.
b. Collecteur des condensats vers l'entrée du
module de traitement des condensats, raccord
supérieur.
c. Té d'évacuation vers collecteur de condensation,
raccord inférieur .
8. Retirez les trois tubes. Desserrez les collets de
serrage qui maintiennent en place le module de
traitement des condensats, puis retirez-le.
9. Retirez le support d'évacuation et le support de
montage de la base du module de traitement des
condensats et déplacez-le comme indiqué à la
Figure 6 et à la Figure 7.
10. Installer le module de traitement des condensats
dans le sens opposé, comme indiqué à la Figure 7.
11. Retirez le coude 3/4 po du raccord de vidange des
condensats de la chaudière et installez le manchon 3/4
po au raccord cranté se trouvant sur le coude 3/4 po.
DRAIN DE
CONDENSATION
VUE DU
VERS MODULE DE
CONDENSATION
F10535
SUPPORT DU
CONDUIT
D'ÉVACUATION
RACCORD DE SORTIE DU
