Solaris 3.0 incl. FB4

Exemple de configuration avec plusieurs appareils

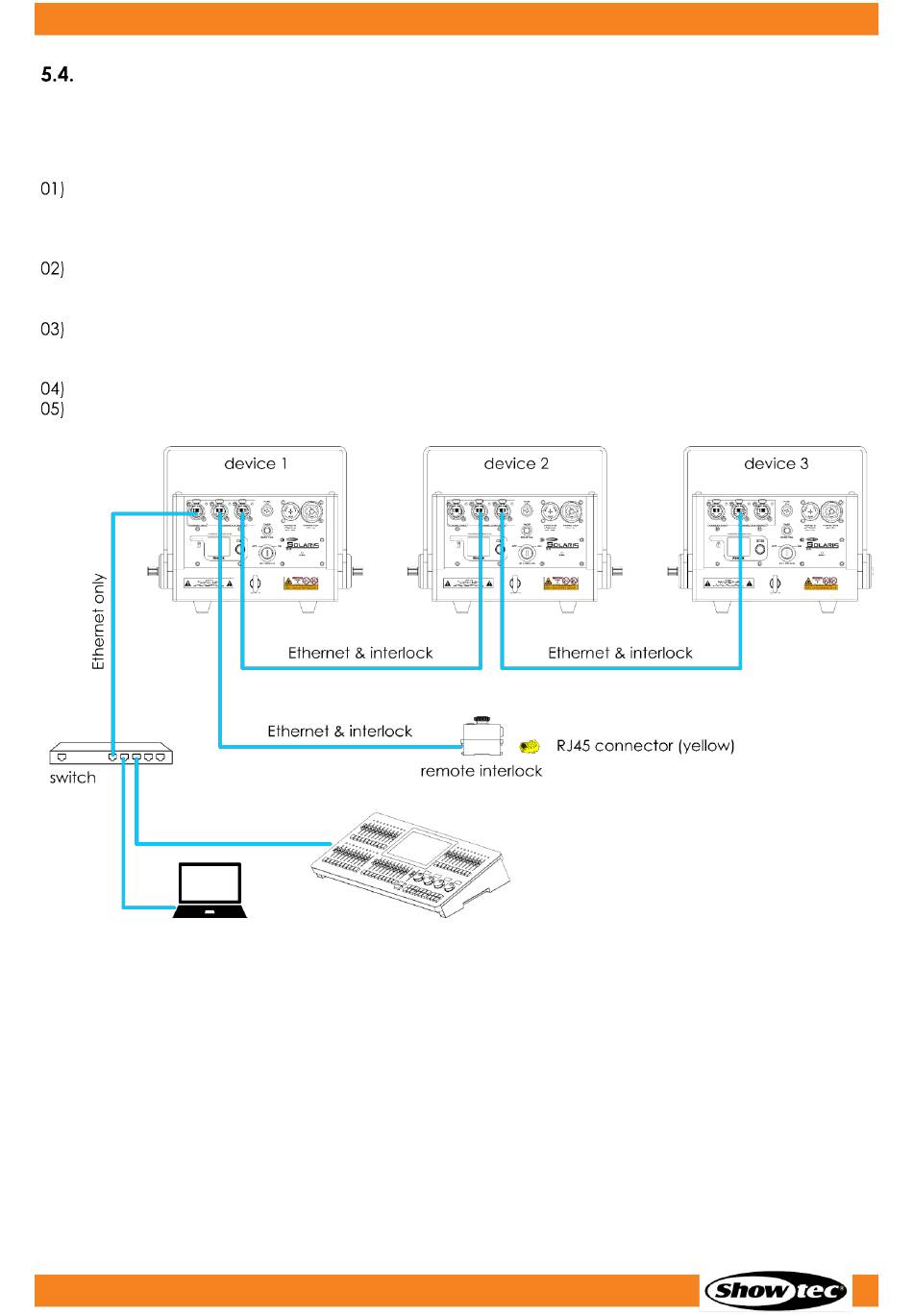

Le schéma 15 montre une configuration typique avec plusieurs appareils. Suivez les étapes suivantes
pour connecter l'appareil à un ordinateur ou une console d'éclairage, au dispositif d'arrêt d'urgence et
à d'autres appareils :
Connectez le connecteur RJ45 de l'ordinateur ou de la console d'éclairage au connecteur RJ45
Ethernet uniquement (09) du premier appareil à l'aide d'un câble CAT-5/CAT-5E/CAT-6. Pour les
installations plus importantes, vous pouvez utiliser un commutateur entre le premier appareil de
l'installation et l'ordinateur/la console d'éclairage.
Connectez le connecteur RJ45 (26) du dispositif d'arrêt d'urgence, fourni avec l'appareil, à l'un des
connecteurs RJ45 Ethernet & dispositif d'arrêt d'urgence (10/11) du premier appareil de l'installation
à l'aide d'un câble CAT-5/CAT-5E/CAT-6.
Connectez l'autre connecteur RJ45 Ethernet & dispositif d'arrêt d'urgence (10/11) du premier
appareil à l'un des connecteurs RJ45 Ethernet & dispositif d'arrêt d'urgence (10/11) du deuxième
appareil de l'installation à l'aide d'un câble CAT-5/CAT-5E/CAT-6.
Répétez l'étape 3 pour connecter tous les appareils conformément au schéma 15.
Insérez le connecteur RJ45 (jaune), fourni avec l'appareil, dans le connecteur RJ45 (25) du dispositif
d'arrêt d'urgence.
Code de produit : 51361
24
Schéma 15
