Manuels Connexes pour Riello 7200/2-200 PLUS
Sommaire des Matières pour Riello 7200/2-200 PLUS

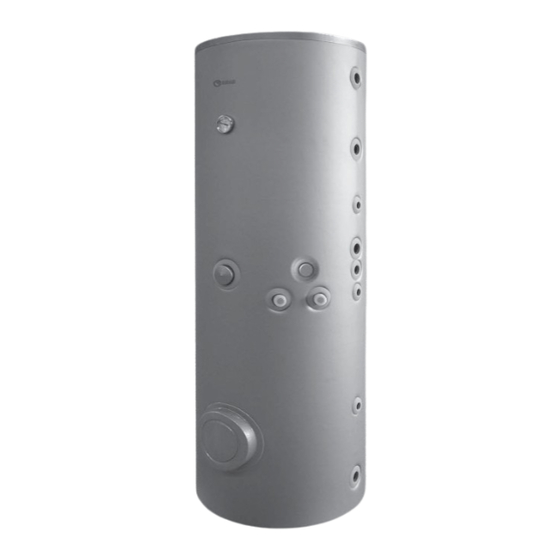

- Page 1 CHAUFFE-EAU SOLAIRE 200 - 300 - 430 - 550 - 800 - 1000 PLUS INSTRUCTIONS POUR L’INSTALLATEUR ET POUR LE SERVICE D’ASSISTANCE TECHNIQUE...
- Page 2 GAMME MODELE CODE RIELLO 7200/2 - 200 PLUS 4383150 RIELLO 7200/2 - 300 PLUS 4383151 RIELLO 7200/2 - 430 PLUS 4383152 RIELLO 7200/2 - 550 PLUS 4383153 RIELLO 7200/2 - 800 PLUS 4383546 RIELLO 7200/2 - 1000 PLUS 4383547...
- Page 3 Ce manuel d’instruction contient des informations et des suggestions importantes qui doivent être observées pour une installation plus simple et afin d’utiliser au mieux le chauffe-eau solaire r 7200/2 PLUS. De nouveau, nous vous remercions. Riello...
-
Page 4: Table Des Matières
INDEX GENERAL Instructions générales page 5 Règles fondamentales de sécurité “ Description de l’appareil “ Identification “ Structure “ Données techniques “ Accessoires “ Circuit hydraulique “ Dimension et branchements hydrauliques “ INSTALLATEUR Réception du produit page 17 Manutention “ Local d’installation “... -
Page 5: Instructions Générales
INSTRUCTIONS GENERALES Après avoir retiré l’emballage, s’assurer que la four- L’entretien du chauffe-eau doit être effectué au niture soit intègre et complète. Dans le cas contraire, moins une fois par an. s’adresser à l’Agence r qui a vendu l’appareil. La non-utilisation du chauffe-eau solaire pour une L’installation du chauffe-eau solaire r 7200/2 longue période comporte au moins l’exécution des PLUS doit être effectuée par une entreprise habi-... -
Page 6: Description De L'appareil
DESCRIPTION DE L'APPAREIL On peut intégrer les chauffe-eau solaires r 7200/2 PLUS, à double serpentin, à double serpentin, disponible en 6 modèles du 200 PLUS au 1000 PLUS, à des installations solaires pour la production d’eau chaude sanitaire avec cap- teurs r. -
Page 7: Structure
STRUCTURE 200 - 430 PLUS 300 - 550 PLUS 800 - 1000 PLUS 1 - Ballon 2 - Doigt de gant pour sonde de la chaudière 3 - Doigt de gant auxiliaire 4 - Doigt de gant pour sonde du régulateur solaire 5 - Bride pour l’inspection du ballon 6 - Serpentin inférieur... -
Page 8: Données Techniques
DONNEES TECHNIQUES 7200/2 DESCRIPTION 1000 PLUS PLUS PLUS PLUS PLUS PLUS Type de chauffe-eau Vitrifi é Disposition chauffe-eau Vertical Disposition échangeurs Verticaux Capacité chauffe-eau Diamètre chauffe-eau avec isolation 1000 Diamètre chauffe-eau sans isolation Hauteur avec isolation 1330 1840 1630 1980 1870 2195 Epaisseur d’isolation... -
Page 9: Serpentin Superieur 7200/2 Plus
Pertes de chargement SERPENTIN SUPERIEUR 7200/2 PLUS 1100 Mod. 1000 1000 Mod. 800 Mod. 550 Mod. 430 Mod. 300 Mod. 200 1000 2000 3000 4000 5000 6000 DÉBIT (l/h) Pertes de chargement SERPENTIN INFERIEUR 7200/2 PLUS 1100 Mod. 800 Mod. 1000 1000 Mod. -
Page 10: Accessoires
ACCESSOIRES Les accessoires reportés ci-dessous sont disponibles et à demander séparément. ACCESSOIRE CODE Tuyau flexible pour raccordement vase d'expansion solaire 20011797 Kit vase d'expansion 18 litres, tableau avec patte et tuyau de raccordement 20005831 Kit résistance monophasée 1,5 KW 1" 1/2 4383270 Kit résistance monophasée 2,2 KW 1"... -
Page 11: Circuit Hydraulique
CIRCUIT HYDRAULIQUE 200 - 430 PLUS (SB) UAC - Sortie eau chaude sanitaire MC - Envoi CHAUDIERE RC - Retour - Envoi SOLAIRE - Retour - Recirculation sanitaire EAF - Entrée eau froide sanitaire - Vidange chauffe-eau - Manchon pour résistance électrique (non fournie) AD1 - Anode en magnésium Le chauffe-eau solaire r 7200/2 PLUS n’est pas équipé... - Page 12 300 - 550 PLUS (SB) UAC - Sortie eau chaude sanitaire MC - Envoi CHAUDIERE RC - Retour - Envoi SOLAIRE - Retour - Recirculation sanitaire EAF - Entrée eau froide sanitaire - Vidange chauffe-eau - Manchon pour résistance électrique (non fournie) AD1 - Anode en magnésium Le chauffe-eau solaire r 7200/2 PLUS n’est pas équipé...
- Page 13 800 - 1000 PLUS (SB) UAC - Sortie eau chaude sanitaire MC - Envoi CHAUDIERE RC - Retour - Envoi SOLAIRE - Retour - Recirculation sanitaire EAF - Entrée eau froide sanitaire - Vidange chauffe-eau - Manchon pour résistance électrique (non fournie) AD1 - Première anode en magnésium (déjà...
-
Page 14: Dimension Et Branchements Hydrauliques
DIMENSIONS ET BRANCHEMENTS HYDRAULIQUES 200 PLUS 430 PLUS Tuyaux fl exibles EAF (SB) MODELE DESCRIPTION 7200/2 - 200 PLUS 7200/2 - 430 PLUS - Sortie eau chaude sanitaire 1” F Ø - Départ chaudière 1” F Ø - Retour chaudière 1”... - Page 15 300 PLUS 550 PLUS Tuyaux fl exibles EAF (SB) MODELE DESCRIPTION 7200/2 - 300 PLUS 7200/2 - 550 PLUS - Sortie eau chaude sanitaire 1” F Ø - Départ chaudière 1” F Ø - Retour chaudière 1” F Ø - Départ solaire 1”...
- Page 16 800 PLUS 1000 PLUS EAF (SB) MODELE DESCRIPTION 7200/2 - 800 PLUS 7200/2 - 1000 PLUS - Sortie eau chaude sanitaire 1” 1/4 M Ø - Départ chaudière 1” F Ø - Retour chaudière 1” F Ø - Départ solaire 1”...
-
Page 17: Installateur
RECEPTION DU PRODUIT MODÈLES 7200/2 200 ÷ 550 PLUS Les ballons r 7200/2 PLUS sont expédiés en un seul colis; ils sont emballés dans un carton ondulé triple can- nelure et placés sur une palette en bois. À l’intérieur de l’emballage, dans un sachet plastique, se trouve: - notice technique ;... -
Page 18: Manutention
MANUTENTION MODÈLES 7200/2 200 ÷ 550 PLUS La manutention du chauffe-eau doit s'effectuer avec des équipements adaptés au poids de l'appareil. Pour séparer le chauffe-eau, retirer les pattes (1). Pour lever le chauffe-eau, retirer le bouchon (2) et intro- duire, dans le trou fileté (3), un anneau de levage (Ø 3/4") adapté... -
Page 19: Local D'installation
MODÈLES 7200/2 800 - 1000 PLUS La manutention du chauffe-eau doit s'effectuer avec des équipements adaptés au poids de l'appareil. Pour séparer le chauffe-eau, retirer les pattes (1). Pour lever le chauffe-eau, retirer le bouchon (2), l'isolation (3) et l'anode en magnésium (4) et introduire, dans le trou fileté... -
Page 20: Mise En Service
MISE EN SERVICE Avant d’effectuer la mise en route et l’essai fonctionnel du chauffe-eau, il est indispensable de contrôler que : - Les robinets de l’eau d’alimentation du circuit sanitaire soient ouverts - Les branchements hydrauliques à la chaudière couplée et au groupe hydraulique de l’installation solaire soient exé- cutés correctement - Les raccordements électriques ont été... -
Page 21: Désactivation Pour De Longues Périodes
DESACTIVATION POUR DE LONGUES PERIODES La non-utilisation du chauffe-eau pour une longue pério- de comporte la réalisation des opérations suivantes : - Vider le circuit solaire - Couvrir les capteurs solaires avec des protections adaptées - Fermer les dispositifs d’étranglement de l’installation sanitaire - Eteindre la chaudière en se référant au manuel spécifi- que de l’appareil... -
Page 22: Nettoyage Du Chauffe-Eau Et Démontage Des Éléments Internes
NETTOYAGE DU CHAUFFE-EAU ET DEMONTAGE DES ELEMENTS INTERNES EXTERIEUR Le nettoyage du revêtement du chauffe-eau doit être effectué avec des chiffons humectés d’eau et de savon. En cas de taches tenaces, humecter le chiffon avec un mélange contenant 50% d’eau et d’alcool dénaturé ou avec des produits spécifiques. - Page 23 MODÈLES 7200/2 - 800 - 1000 PLUS Extraction et vérification de la première anode en magnésium Si l'anode en magnésium se trouve dans la partie supé- rieure du ballon : - Retirer le couvercle (1), l'isolation (2) et, à l'aide d'une clé, dévisser le bouchon porte-anode (3).
-
Page 24: Recyclage/Élimination
Nettoyage des pièces internes du chauffe-eau - Enlever le couvre-bride (5) - Dévisser les boulons (7), retirer le couvercle (8) (en veillant à ne pas abîmer l'anode en magnésium 6) et le joint (9). - Nettoyer les surfaces internes et éliminer les résidus à travers l'ouverture. -
Page 25: Générateur De Chaleur
ANOMALIES ET REMEDES EVENTUELS GÉNÉRATEUR DE CHALEUR ANOMALIE CAUSE REMEDE Faible production Pression excessive de réseau Poser un limiteur de pression d’eau chaude Débit excessif Poser un réducteur de débit Obstructions et dépôts dans le Vérifier et nettoyer circuit sanitaire Fonctionnement du circulateur Vérifier Basse température... -
Page 26: Installation Solaire
INSTALLATION SOLAIRE CAUSE REMEDE ANOMALIE Bas rendement de Présence d’air dans l’installation Purger l’installation solaire Vérifier que le débit mesuré Débit insuffisant ou trop élevé corresponde à environ 30 l/h m Vérifier que la pression à froid Pression insuffisante de l’installation soit d’environ 3 bars Le chauffe-eau n’atteint Programmation du régulateur... - Page 28 RIELLO N.V. Ninovesteenweg 198 - 9320 Erembodegem tel: (053)769 034 - fax: (053)789 440 - info@riello.be RIELLO SA Centro Vedeggio 2 - CH 6819 LAMONE Tel. +41(0)91 604 50 22 - Fax +41(0)91 604 50 24 - email: info@rielloburners.ch Puisque l’entreprise cherche constamment à...
