2.2 Ontvangst van de producten (Uitsluitend voor
de versie die los wordt gekocht)
De regelaar EVOSOL is standaard verpakt in een kartonnen doos-
je samen met de volgende onderdelen:
− nr. 1 sonde PT1000
− nr. 2 sonde NTC 10K @ 25°C (ß 3435)
− 1 zakje met de volgende accessoires:
nr. 6 kabelwartel met bevestigingsschroeven
− bekabeling voor de verbinding van het PWM-signaal
− handleiding Installateur
− handleiding Gebruiker.

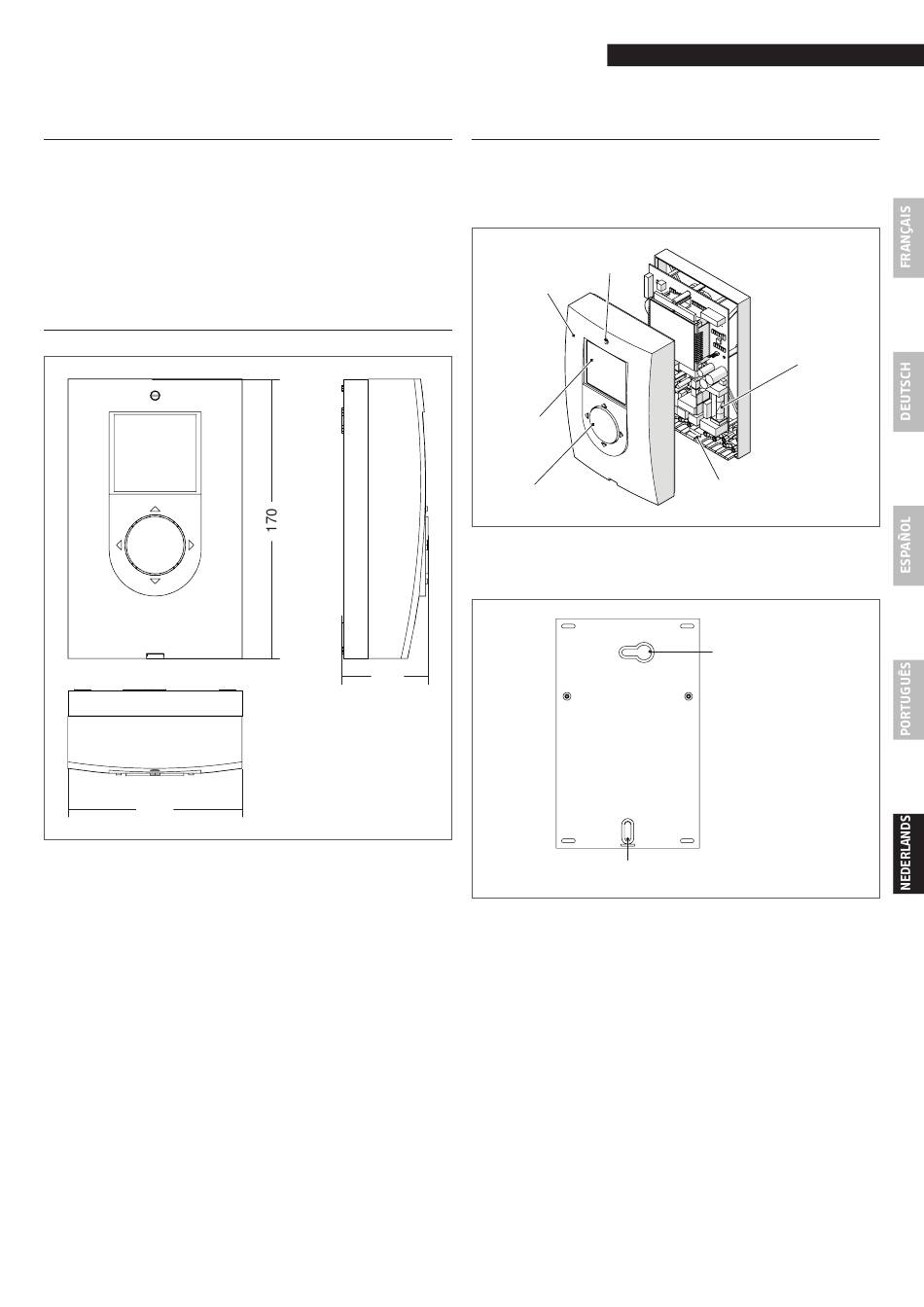

2.3

Afmetingen

106
2.4 Montage (Uitsluitend voor de versie die los
wordt gekocht)
Voor de montage van de regelaar:
− Draai de schroef met kruisgleuf los en verwijder het
frontpaneel van de regelaar
Kruisschroeven
Afschermplaat
Display
Joystick
− Teken het bovenste bevestigingspunt af op de montage-
steun of de wand, boor het gat en plaats de plug met de
schroef
53
− Haak de regelaar vast aan het bovenste bevestigingspunt
en teken het onderste bevestigingspunt af (afstand tus-
sen de gaten 130 mm)
− Boor een gat en breng de onderste plug aan
− Hang het toestel op aan het bovenste bevestigingspunt
en bevestig het op de onderste plug
− Maak de elektrische verbindingen, hou hierbij rekening
met de nomenclatuur van de klemmen die in het vol-
gende hoofdstuk omschreven wordt
− Haal de beschermfolie van het display
− Bevestig het paneel op de behuizing met de schroef met
kruisgleuf.
271
Kabeldoorvoeren
Ophanging
Bevestigingsopening
Zekering
