1 GÉNÉRALITÉS
1.1 Avertissements généraux
9
Après le déballage, s'assurer que la livraison est intacte
et complète et, en cas de non-correspondance à la com-
mande, contacter l'Agence qui a vendu l'appareil.
9
L'installation du produit doit être effectuée par une entre-
prise autorisée qui, à la fin du travail, va délivrer au Proprié-
taire la déclaration de conformité d'installation réalisée se-
lon les règles de l'art, c'est-à-dire en respectant les Normes
Nationales et Locales en vigueur et les instructions données
par le fabricant dans le manuel fourni avec l'appareil.
9
Le produit doit être destiné à l'utilisation prévue par le fa-
bricant et pour laquelle il a été expressément réalisé. La fa-
bricant décline toute responsabilité contractuelle et extra-
contractuelle pour les dommages aux personnes, animaux
ou choses, dus à des erreurs d'installation, de réglage,
d'entretien et à toute utilisation impropre.
9
Ce manuel fait partie intégrante de l'appareil et, par consé-
quent, il doit être conservé avec soin et doit TOUJOURS ac-
compagner le régulateur solaire même en cas de cession à
un autre Propriétaire ou Utilisateur ou bien de déplacement
sur un autre système. En cas d'endommagement ou de
perte, en demander une autre copie au Service d'Assistance
Technique de Zone.
1.2 Règles fondamentales de sécurité
0
Il est interdit d'effectuer toute opération de nettoyage avant
d'avoir isolé la chaudière du réseau d'alimentation élec-
trique en mettant l'interrupteur général de l'installation et
l'interrupteur principal du tableau de commande sur "Arrêt
».
0
Il est interdit de modifier les dispositifs de sécurité ou de
régulation sans l'autorisation du fabricant.
0
Ne pas tirer, détacher ou tordre les câbles électriques qui
sortent de l'appareil, même si ce dernier est débranché du
réseau d'alimentation électrique.
0
Les opérations de maintenance doivent être effectuées par
un technicien habilité, conformément aux normes en vi-
gueur.
0
En cas d'incendie ne pas jeter d'eau. Isoler électriquement
le tableau de commande en coupant l'alimentation princi-
pale. Éteindre les flammes avec des extincteurs appropriés
de classe E "UTILISABLES SUR DES APPAREILS ÉLECTRIQUES SOUS
TENSION".
0
Le matériel d'emballage peut être très dangereux. Ne pas le
laisser à la portée des enfants et ne pas le jeter n'importe
où. Il doit être éliminé conformément à la législation en vi-
gueur.
0
Il est interdit de laisser des enfants ou des personnes inaptes
non assistées utiliser l'appareil.
0
Il est interdit de toucher l'appareil si on est pieds nus ou
avec des parties du corps mouillées ou humides.
0
Il est interdit de mettre en service l'appareil, pas même
temporairement, avec les dispositifs de sécurité hors d'état
de fonctionner et/ou altérés.
1.3

Description de l'appareil

Le régulateur solaire EVOSOL est approprié pour le réglage d'une
installation à intégration solaire : il contrôle le transfert de cha-
leur des collecteurs solaires à un système d'accumulation. Il
supervise le fonctionnement de la pompe en utilisant les infor-
mations collectées par les sondes de température. Il peut com-
mander aussi l'intégration éventuelle.
Le régulateur solaire offre 9 schémas d'installation et des fonc-
tions avancées telles que le réglage de la vitesse des pompes,
la fonction de désinfection thermique, la protection des collec-
teurs solaires contre toute température excessive et contre les
températures trop basses (fonction antigel) ainsi que le comp-
teur des heures de fonctionnement.
Le régulateur solaire est pourvu de n°4 entrées pour les sondes
de température, n°2 NTC 10K @ 25°C (ß 3435) qui doivent être
installées dans le système à accumulation 1 et n°2 PT1000 devant
être installées dans les collecteurs solaires ou dans le deuxième
système à accumulation, n°1 sortie de commande statique pour
pompes ou vannes à 3 voies standard à 230 VCA, n°1 contact sec
dépourvu de potentiel et n°2 sorties MLI pour pompes modu-
lantes.

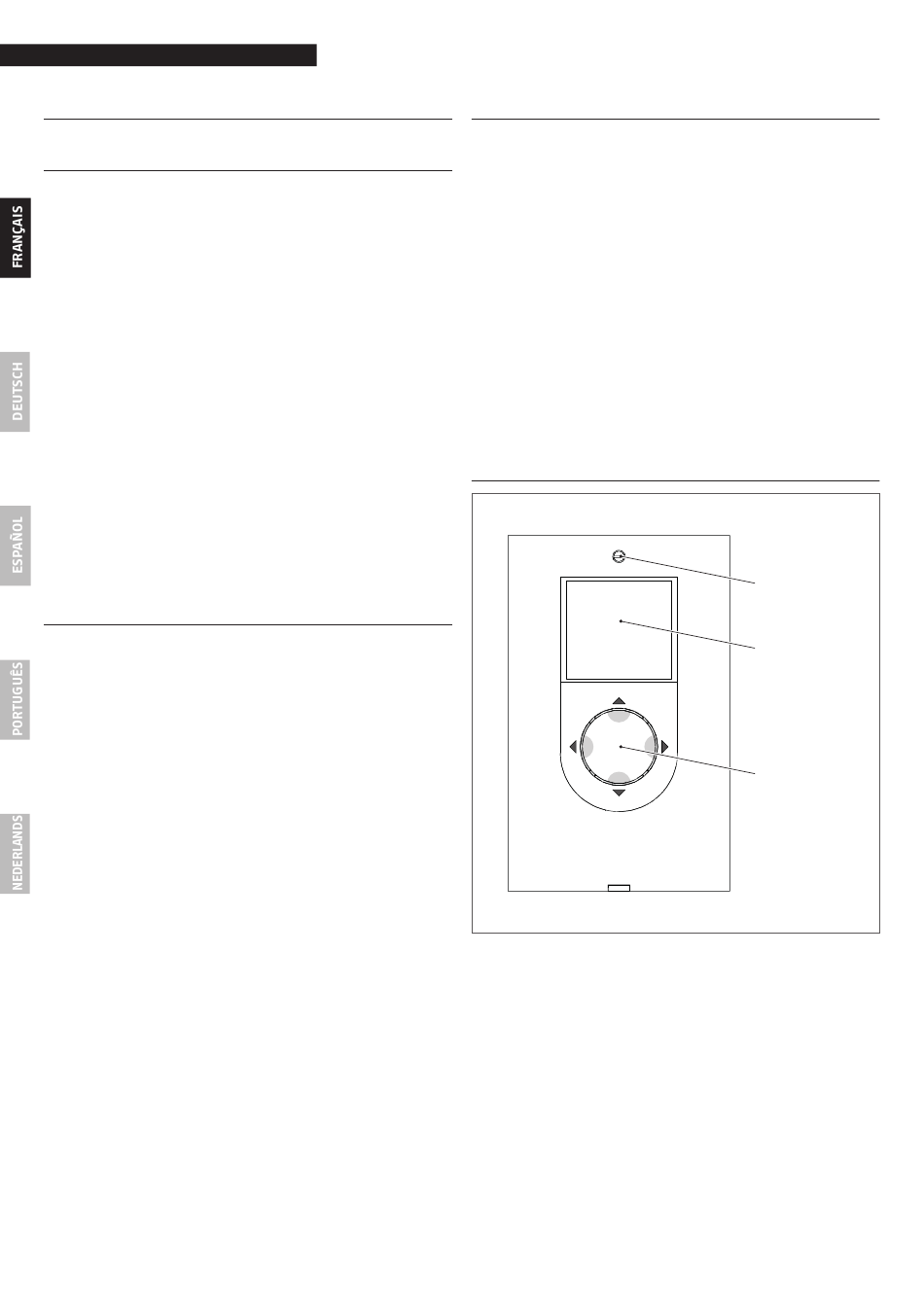

1.4

Structure

4
Vis ouverture
couvercle
frontal
Affichage
Joystick
