Indications pour l'ingénierie
Indications pour le montage

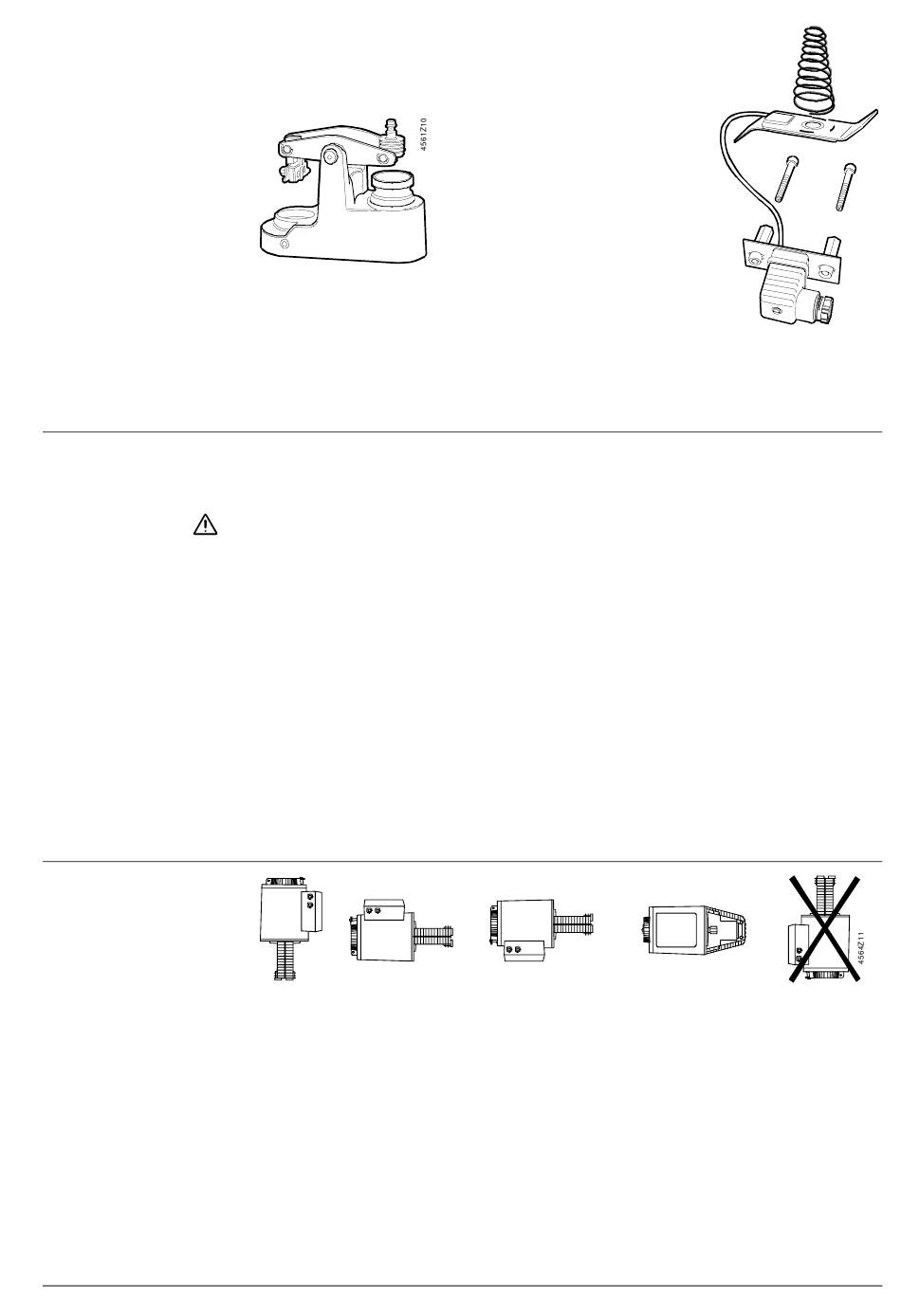

Positions de montage
Siemens Building Technologies
HVAC Products
Inverseur mécanique de course ASK51
– la course 0 % sur le servomoteur
correspond à la course 100 % sur la vanne
– montage entre vanne et servomoteur
Pour d'autres indications, voir chapitre "Caractéristiques techniques".
Le raccordement électrique est à effectuer conformément aux prescriptions locales en
matière d'installations électriques et aux schémas de raccordement figurant plus loin.
Respecter impérativement les prescriptions techniques et les restrictions en
matière de sécurité pour la protection des personnes et des biens.
Le réchauffeur d'axe ASZ6.5 a une puissance calorifique de 30 VA. Il doit maintenir
l'axe de la vanne à l'abri du givre en cas d'utilisation dans la plage de refroidisse-
−
ment de 0...
25 °C. Ne pas calorifuger dans ce cas la console du servomoteur ni
l'axe de la vanne, afin de permettre la circulation d'air. En l'absence de mesures de
protection, tout contact avec des pièces chauffées peut entraîner des brûlures.
Le non-respect de ces règles peut créer un risque d'accident ou d'incendie.
Respecter les températures admissibles, voir chapitres "Domaines d'application" et
"Caractéristiques techniques". Si l'on utilise des contacts auxiliaires, indiquer leurs
points de commutation sur le schéma de l'installation.
Les instructions de montage sont jointes à l'emballage du servomoteur. Les instructions
concernant l'accessoire se trouvent dans l'emballage de celui-ci.
Servomoteurs électro-hydrauliques SKB32..., SKB82..., SKC32...,SKC82...
Chauffage d'axe ASZ6.5
– pour fluides en dessous
de 0 °C
– montage entre vanne
et servomoteur
admises
01825
à proscrire
5/10
CM1N4564F
11.2002
