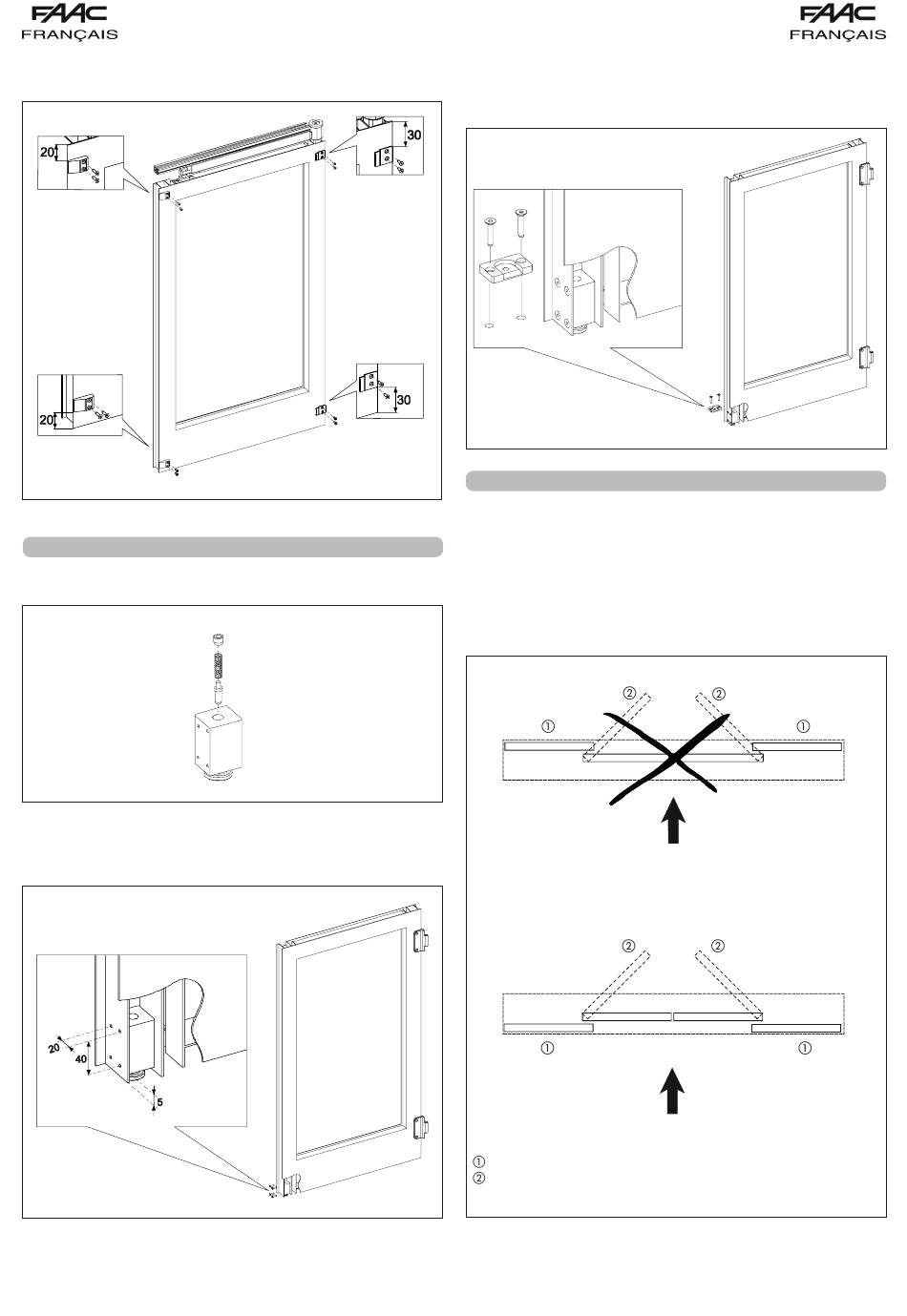

Monter les entretoises et les crochets sur le vantail mobile d'après
la figure 26.
3.
INSTALLATION SUR VANTAIL FIXE
Assembler le déverrouillage du vantail fixe d'après la figure 27.
Réaliser les perçages sur le montant intérieur du vantail fixe de
manière à ce que la base du groupe de déverrouillage rentre de
5 mm par rapport au bord inférieur du vantail (fig. 28 ).
Fixer au sol la plaquette d'accrochage du groupe de
déverrouillage au niveau de la position de vantail fermé (fig. 29).
Fermer le vantail et vérifier l'accouplement.
4.
INSTALLATION SM1200
fig. 26
L'antipanique SM1200 est utilisé uniquement pour le défoncement
des vantaux mobiles.
Dans cette configuration, la poutre doit être installée à l'extérieur
(de façon compatible avec l'IP de la poutre de l'automatisme)
pour éviter que le défoncement des vantaux coulissants n'interfère
avec les parties fixes (vantaux ou murs) figure 30. L'installation et
l'assemblage sont identiques aux descriptions précédentes.
Extérieur
Automatisme
fig. 27
Intérieur
Extérieur
Automatisme
Intérieur
vantail fixe ou mur
vantail mobile
fig. 28
27
fig. 29
fig. 30
