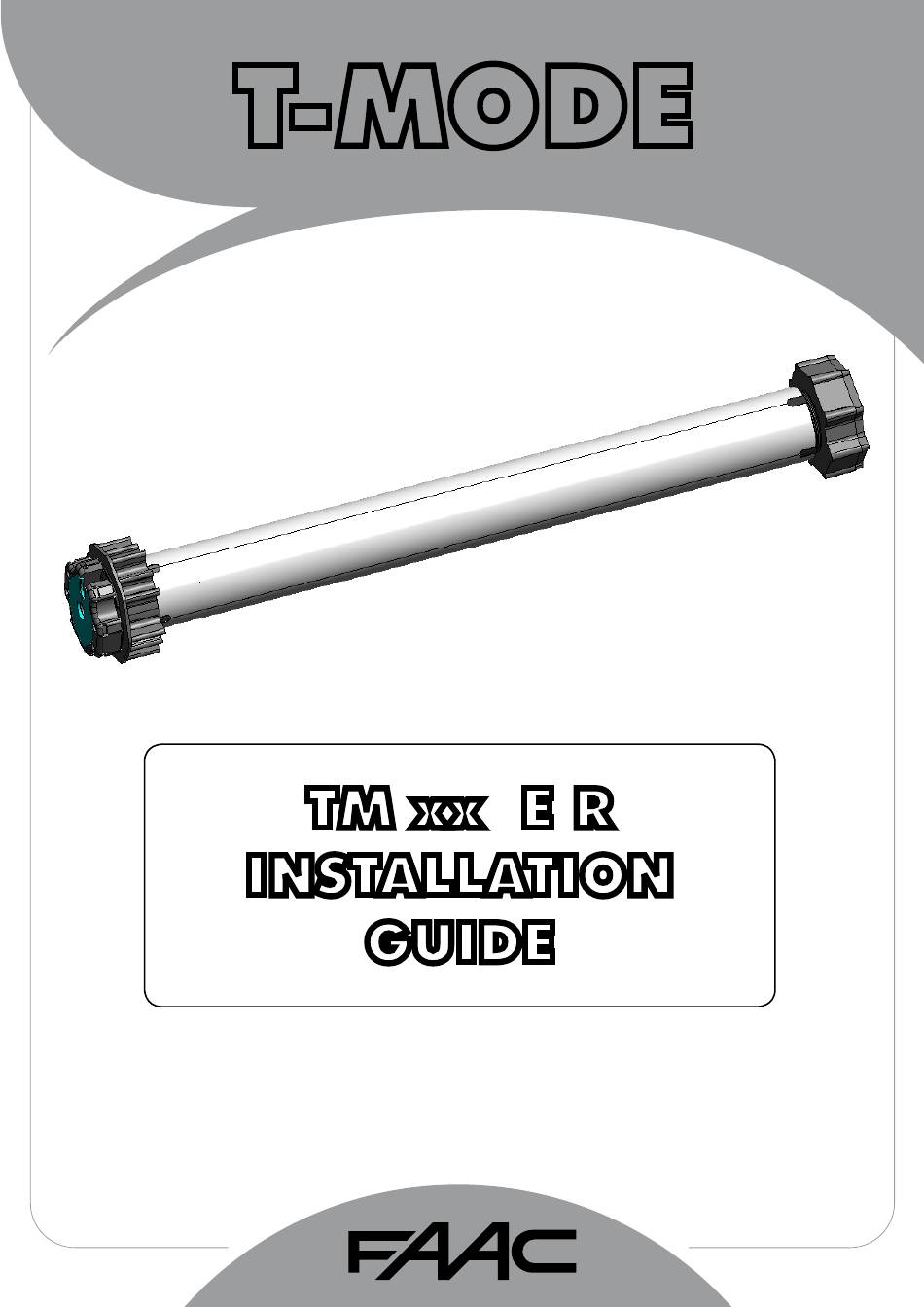

- Page 1 T-MODE TM xx E R INSTALLATION GUIDE...
- Page 3 DéCLARATION DE CONFORMITé Fabricant : FAAC S.p.A. Adresse : Via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIE Déclare que : L’opérateur mod. TM 35 ER , TM35 ERO, TM 45 ER , TM 58 ER • est conforme aux conditions requises essentielles des directives CEE suivantes : - 73/23/CEE...
- Page 4 MOTEURS TUBULAIRES T-MODE AVEC FIN DE COURSE éLECTRONIQUE RADIO 1 DESCRIPTION a Moteur tubulaire b Exemple d’adaptateur à roue. (Accessoire) b Exemple d’adaptateur à couronne. (Accessoire) d Bague de fin de course e Exemple de support du moteur (Accessoire) f Capteur mécanique pour la détection d’obstacles (Accessoire) Fig. 1 2 CARACTÉRISTIQUES TECHNIQUES LORSQU’ON UTILISE LE CAPTEUR MÉCANIQUE DE DÉTECTION D’OBSTACLES, LA LONGUEUR « L » DU MOTEUR AVEC L’ADAPTATEUR AUGMENTE DE 41mm ( L + 41mm ) DURÉE MODèLE ROTATIONS MAXIMALE DIAMèTRE T-MODE COUPLE FRÉQUENCE VITESSE...
- Page 5 DURÉE ROTATIONS DIAMèTRE LONGUEUR "L" AVEC MODèLE MAXIMALE MAXIMALES COUPLE FRÉQUENCE VITESSE TENSION FRÉQUENCE PUISSANCE COURANT MOTEUR ADAPTATEUR INDICE DE T-MODE D'UTILISATION DE L'ARBRE (Nm) D'UTILISATION (trs/min) (Hz) (mm) (mm) PROTECTION 58 ER (min.) MOTEUR 70/ 1.64 IP44 1.76 IP44 80/ 00/ IP44 0/ IP44 1) Mesurer la cote A sur le moteur tubulaire d’après les 3 INSTALLATION indications fournies dans la figure 3 réf. a.
- Page 6 3.3 CONNEXIONS ÉLECTRIQUES 1) Couper le courant électrique avant tout type d’intervention sur l’installation. 2) Prévoir sur le réseau d’alimentation de l’automatisme un interrupteur omnipolaire avec une distance d’ouverture des contacts égale ou supérieure à 3mm. 3) Câbler les fils d’après le schéma ; si le moteur tourne en sens inverse, ne pas inverser le fil noir et marron, car à la fin du set-up, on obtiendra, de façon entièrement automatique, la correspondance entre la touche montée ou descente et le sens de rotation correct du moteur. 3.3.1 MOTEUR UNIQUEMENT COMMANDÉ À PARTIR DE LA TÉLÉCOMMANDE 230 V ~ MARRON ATTENTION : NE PAS CONNECTER LE FIL NOIR SI L’ON N’UTILISE PAS DE COMMANDE À...
- Page 7 4 MÉMORISATION DE LA PREMIÈRE RADIO Télécommande portable MONTÉE VUE STOP / POSTÉRIEURE POSITION PRÉFÉRÉE DESCENTE CHANGEMENT DE CANAL RADIO TOUCHE DE ACTIVATION DÉSACTIVATION PROGRAMMATION Télécommande murale CAPTEUR SOLEIL Fig. 8 ON PEUT MÉMORISER SUR LE RÉCEPTEUR À L’INTÉRIEUR DU MOTEUR UN MAXIMUM DE 20 DISPOSITIFS RADIO (TÉLÉCOMMANDES MURALES, ANÉMOMÈTRES RADIO, ETC.). LA MÉMORISATION PEUT ÈTRE RÉALISÉE QUEL QUE SOIT L’ÉTAT DU MOTEUR. 1 ) D U R A N T L A P H A S E D E M É M O R I S A T I O N D E L A P R E M I È R E T É L É C O M M A N D E E T J U S Q U ’ À L A F I N DE LA PROCÉDURE DE SET-UP, LE MOTEUR EST ACTIONNÉ EN HOMME MORT. (TOUCHE MAINTENUE ENFONCÉE).
- Page 8 1) DURANT LA PHASE DE MÉMORISATION DE LA PREMIÈRE TÉLÉCOMMANDE ET JUSQU’À LA FIN DE LA PROCÉDURE DE RÉGLAGE DES FINS DE COURSE, LE MOTEUR EST ACTIONNÉ EN HOMME MORT (TOUCHE MAINTENUE ENFONCÉE). 2) AVANT D’AVOIR TERMINÉ LE SET-UP , LE MOTEUR POURRAIT TOURNER DANS LE SENS INVERSE À CELUI DE LA COMMANDE ENVOYÉE (EX. : UNE PRESSION SUR LA TOUCHE MONTÉE ET LE VOLET ROULANT S’ACTIONNE DANS LE SENS DE LA DESCENTE) ; À LA FIN DU SET-UP , ON OBTIENT DE FAÇON AUTOMATIQUE LA CORRESPONDANCE ENTRE LA TOUCHE MONTÉE OU DESCENTE ET LE SENS DE ROTATION CORRECT. 3) SI L’ON N’A PAS EXÉCUTÉ NI TERMINÉ LA PROCÉDURE DE SET-UP , LE MOTEUR NE S’ACTIONNE PAS DE FAÇON LINÉAIRE, LORSQU’ON APPUIE SUR UNE TOUCHE DE LA TÉLÉCOMMANDE, MAIS IL EFFECTUE D’ABORD UNE PETITE AVANCE. 5.1 FONCTIONS SÉLECTIONNÉES QUAND ON DÉTERMINE LE TYPE D’APPLICATION DANS LA MODALITÉ SET-UP 1) Détection d’un obstacle au cours de la phase de descente. (OBSTACLE DÉTECTION) (UNIQUEMENT AVEC LE CAPTEUR MÉCANIQUE DE DÉTECTION D’OBSTACLES OU LE MOTEUR TM35 ERO) 2) Détection de glace sur les guides du volet roulant ou des verrous fermés durant la phase de montée (ANTI_ICE) (Modification de la position de fin de détection, et couple modifiable durant cette course – par défaut 100%) 3) Réduction du couple sur les derniers centimètres qui précèdent les fins de course, avec la possibilité de modifier ce couple sur 4 niveaux : 40%, 60%, 80%, 100 % (par défaut) du couple nominal ( SOFT TOUCH ) 4) Après le set-up automatique, le fin de course supérieur est plus bas que la butée mécanique V O L E T S ( Cela évite une tension inutile du volet roulant ) ROULANTS 5) Possibilité de modifier la sensibilité de détection de l’obstacle sur 10 niveaux et du couple sur les derniers centimètres qui précèdent le fin de course 6) Durant le set-up, le premier mouvement de confirmation se produit dans le sens inverse par rapport au dernier mouvement.. 1) Détection d’éventuels blocages d’enroulement en montée, suivie de la mise hors tension automatique du moteur. 2) Durant le set-up, le premier mouvement de confirmation se produit dans le sens inverse par rapport au dernier mouvement. 3) Réduction du couple sur les derniers centimètres qui précèdent les fins de course, avec la possibilité de modifier ce couple sur 4 niveaux : 40%, 60%, 80%, 100 % (par défaut) du couple nominal ( SOFT TOUCH ) STORES STANDARD 1) Recherche du fin de course supérieur à chaque cycle d’enroulement total. (BOX TOUJOURS FERMÉ) ( Cette fonction compense de façon totalement automatique l’allongement de la toile du store ) 2) Réduction du couple sur les derniers centimètres qui précèdent le fin de course supérieur, avec la possibilité de modifier ce couple sur 4 niveaux: 40% , 60% , 80% (default) , 100 % du couple nominal. ( SOFT TOUCH ) ( Permet une fermeture plus en douceur du caisson, sans stresser les parties mécaniques ni la toile du store) 3) Relâchement de la toile après la fermeture du caisson ( RELEASE SYSTEM ) STORES...
- Page 9 AVANT D’AVOIR TERMINÉ LE SET-UP , LE MOTEUR POURRAIT TOURNER DANS LE SENS INVERSE PAR RAPPORT À LA COMMANDE ENVOYÉE (EX. : UNE PRESSION SUR LA TOUCHE MONTÉE ET LE VOLET ROULANT S’ACTIONNE DANS LE SENS DE LA DESCENTE) ; À LA FIN DU SET-UP , ON OBTIENT DE FAÇON AUTOMATIQUE LA CORRESPONDANCE ENTRE LA TOUCHE MONTÉE OU DESCENTE ET LE SENS DE ROTATION CORRECT. 1) Appuyer, en la maintenant enfoncée, sur la touche qui commande la montée ; 2) Le volet roulant s’actionnera en montée pour chercher la butée mécanique supérieure, puis il redémarrera en descente, au bout de quelques secondes, et s’arrêtera au niveau de la butée mécanique inférieure. 3) Après que le moteur a effectué 2 mouvements brefs (dans un sens puis dans l’autre), relâcher la touche. 4) Vérifier, en commandant le volet roulant en montée et en descente, que le réglage des deux fins de course soit correct. 5) Si les fins de course n’ont pas été correctement réglés, exécuter un reset (chapitre 6) et répéter la procédure de set-up automatique, semi-automatique ou manuel. VÉRIFIER QUELLE TOUCHE COMMANDE LA MONTÉE, ET LA MAINTENIR ENFONCÉE, SANS LA RELÂCHER JUSQU’AU MOUVEMENT DANS LES DEUX SENS DU MOTEUR (FIN DU SET-UP). MAINTENUE CONSTAMMENT ENFONCÉE JUSQU’À LA CONFIRMATION DE LA PART DU MOTEUR Fig.11 5.2.2 SET-UP AUTOMATIQUE POUR VOLETS ROULANTS AVEC RÉGLAGE manuel du FIN DE COURSE INFÉRIEUR (Uniquement pour volets roulants munis d’arrêts mécaniques d’ouverture)
- Page 10 VÉRIFIER QUELLE TOUCHE COMMANDE LA MONTÉE, ET LA MAINTENIR ENFONCÉE, SANS LA RELÂCHER JUSQU’À L’ARRIVÉE SUR LA POSITION SOUHAITÉE DU FIN DE COURSE INFÉRIEUR. APPUYER SIMULTANÉMENT SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE POUR CONFIRMER LA POSITION JUSQU’À CE QUE LE MOTEUR EFFECTUE LES MOUVEMENTS INDIQUÉS. FIN DE COURSE INFÉRIEUR Fig.12 5.2.3 SET-UP MANUEL POUR VOLETS ROULANTS Durant le set-up manuel, on peut choisir de régler comme premier fin de course le fin de course supérieur ou inférieur. 5.2.3.1 SET-UP MANUEL POUR VOLETS ROULANTS EN PARTANT DU FIN DE COURSE SUPÉRIEUR 1) Appuyer sur la touche montée ou descente et amener le volet roulant sur la position choisie pour le fin de course supérieur, et relâcher la touche. 2) Appuyer pendant 2 secondes sur la touche stop/position préférée, la relâcher, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens, pour vérifier le réglage correct de la modalité...
- Page 11 APPUYER PENDANT 2 SECONDES SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. 1 seconde 2 secondes DANS UN DÉLAI DE 3 SECONDES APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE VOLET ROULANT SUR LE FIN DE COURSE INFÉRIEUR. FIN DE COURSE INFÉRIEUR MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS.
- Page 12 5.2.3.2 SET-UP MANUEL POUR VOLETS ROULANTS EN PARTANT DU FIN DE COURSE INFÉRIEUR 1) Appuyer sur la touche montée ou descente et amener le volet roulant sur la position choisie pour le fin de course INFÉRIEUR. Relâcher le bouton-poussoir. 2) Appuyer sur la touche stop/position préférée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens. 3) Appuyer sur la touche qui commande la montée et se placer sur le fin de course supérieur. 4) Appuyer pendant 2 secondes sur la touche stop/position préférée, la relâcher, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens, pour vérifier le réglage correct de la modalité volet roulant et du fin de course inférieur. 5) Vérifier que les positions des fins de course sélectionnés soient correctes. Si les fins de course n’ont pas été correctement réglés, exécuter un reset et répéter la procédure de set-up AUTOMATIQUE ou MANUEL.
- Page 13 APPUYER PENDANT 2 secondes SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. 1 seconde 2 secondes DANS UN DÉLAI DE 3 SECONDES 5.3 SET-UP POUR STORES STANDARD À RESSORTS OU VERTICAUX 5.3.1 SET-UP POUR STORES STANDARD À RESSORTS OU VERTICAUX, EN PARTANT DU FIN DE COURSE SUPÉRIEUR AVANT D’AVOIR TERMINÉ LE SET-UP , LE MOTEUR POURRAIT TOURNER DANS LE SENS INVERSE PAR RAPPORT À LA COMMANDE ENVOYÉE (EX. : UNE PRESSION SUR LA TOUCHE MONTÉE ET LE VOLET ROULANT S’ACTIONNE DANS LE SENS DE LA DESCENTE) ; À LA FIN DU SET-UP , ON OBTIENT DE FAÇON AUTOMATIQUE LA CORRESPONDANCE ENTRE LA TOUCHE MONTÉE OU DESCENTE ET LE SENS DE ROTATION CORRECT. 1) Appuyer sur la touche montée ou descente et amener le store sur la position choisie pour le fin de course supérieur, puis relâcher la touche. 2) Appuyer DEUX FOIS pendant 2 secondes sur la touche stop/position préférée, la relâcher, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens, pour vérifier le réglage correct de la modalité...
- Page 14 APPUYER 2 FOIS SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. Chaque pression 1 seconde 2 secondes DANS UN DÉLAI DE 3 SECONDES APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE STORE SUR LE FIN DE COURSE INFÉRIEUR. FIN DE COURSE INFÉRIEUR MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS. 5.3.2 SET-UP POUR STORES STANDARD À RESSORTS OU VERTICAUX, EN PARTANT DU FIN DE COURSE INFÉRIEUR 1) Appuyer sur la touche montée ou descente et amener le store sur la position choisie pour le fin de course INFÉRIEUR. Relâcher la touche. 2) Appuyer sur la touche stop/position préférée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens. 3) Appuyer sur la touche qui commande la montée et se placer sur le fin de course supérieur. 4) Appuyer 2 fois sur la touche stop/position préférée, la relâcher pendant 1 seconde, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens, pour vérifier le réglage correct de la modalité...
- Page 15 APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE STORE SUR LE FIN DE COURSE INFÉRIEUR. FIN DE COURSE INFÉRIEUR MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS. APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE STORE SUR LE FIN DE COURSE SUPÉRIEUR. F I N DE CO URS E SUPÉRIEUR APPUYER 2 FOIS PENDANT DEUX SECONDES SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. Chaque pression 1 seconde 2 secondes DANS UN DÉLAI...
- Page 16 5.4 SET-UP DES STORES À CAISSON 5.4.1 SET-UP DES STORES À CAISSON EN PARTANT DU FIN DE COURSE SUPÉRIEUR AVANT D’AVOIR TERMINÉ LE SET-UP , LE MOTEUR POURRAIT TOURNER DANS LE SENS INVERSE PAR RAPPORT A LA COMMANDE ENVOYÉE (EX. : ENVOI À PARTIR DE LA TÉLÉCOMMANDE D’UNE IMPULSION DE MONTÉE ET LE VOLET ROULANT S’ACTIONNE DANS LE SENS DE LA DESCENTE) ; À LA FIN DU SET-UP , ON OBTIENT DE FAÇON AUTOMATIQUE LA CORRESPONDANCE ENTRE LA TOUCHE MONTÉE OU DESCENTE ET LE SENS DE ROTATION CORRECT. 1) Appuyer sur la touche montée ou descente et amener le store sur la position choisie pour le fin de course supérieur, et relâcher la touche. 2) Appuyer 3 FOIS pendant deux secondes sur la touche stop/position préférée, la relâcher pendant 1 seconde, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue 3 mouvements brefs dans les deux sens, pour vérifier le réglage correct de la modalité store à caisson et du fin de course supérieur. 3) Appuyer sur la touche qui commande la descente et se placer sur le fin de course inférieur.
- Page 17 FIN DE COURSE INFÉRIEUR MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS. 5.4.2 SET-UP DES STORES À CAISSON EN PARTANT DU FIN DE COURSE INFÉRIEUR 1) Appuyer sur la touche montée ou descente et amener le store sur la position choisie pour le fin de course INFÉRIEUR. Relâcher la touche. 2) Appuyer sur la touche stop/position préférée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens. 3) Appuyer sur la touche qui commande la montée et se placer sur le fin de course supérieur. 4) Appuyer 3 fois sur la touche stop/position préférée, la relâcher pendant 1 seconde, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens, pour vérifier le réglage correct de la modalité store à caisson et du fin de course supérieur. 5) Vérifier que les positions des fins de course sélectionnés soient correctes. Si les fins de course n’ont pas été correctement réglés, exécuter un reset et répéter la procédure de set-up.
- Page 18 MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS. APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE STORE SUR LE FIN DE COURSE SUPÉRIEUR. FI N DE CO URS E SUPÉRIEUR APPUYER 3 FOIS SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. chaque pression 1 seconde 2 secondes DANS UN DÉLAI DE 3 SECONDES 6 RESET FIN DE COURSE LE RESET RÉTABLIT LA CONFIGURATION D’USINE DU MOTEUR. CETTE OPÉRATION PEUT ÊTRE EFFECTUÉE À TOUT MOMENT, ÉGALEMENT AU COURS DE LA PROCÉDURE DE SET-UP . 1) Appuyer deux fois sur la touche programmation pendant 2 secondes. 2) Dans un délai de 2 secondes, appuyer de nouveau sur la touche programmation pendant 7 secondes. 3) Le moteur effectue un mouvement bref dans les deux sens pour confirmer la mémorisation. Chaque pression 2 secondes 7 secondes RESET OK...
- Page 19 7 AJOUT D’AUTRES TÉLÉCOMMANDES 1) Mettre le moteur sous tension. 2) Sur une télécommande déjà mémorisée, appuyer pendant 2 secondes sur la touche DE PROGRAMMATION, et dans un délai de 5 secondes, sur la touche stop/position préférée. 3) Sur la télécommande à mémoriser, appuyer sur STOP/POSITION PRÉFÉRÉE, dans un délai de 5 secondes. 4) Pour confirmer la mémorisation de la télécommande, le moteur devra effectuer deux mouvements brefs dans les deux sens TÉLÉCOMMANDE DÉJÀ MÉMORISÉE 2 secondes 2 secondes DANS UN DÉLAI DE 5 SECONDES TÉLÉCOMMANDE À MÉMORISER 8 EFFACEMENT RADIO 8.1 EFFACEMENT D’UNE SEULE TÉLÉCOMMANDE 1) Appuyer deux fois sur la touche programmation pendant 2 secondes 2) Dans un délai de 10 secondes, appuyer sur la touche STOP/POSITION PRÉFÉRÉE pendant 2 secondes. 3) Le moteur effectuera un mouvement bref dans les deux sens pour confirmer l’effacement de la télécommande. Chaque pression 2 secondes DANS UN DÉLAI 2 secondes DE 10 SECONDES...
- Page 20 8.2 EFFACEMENT TOTAL DU RÉCEPTEUR 1) Mettre le moteur hors tension, attendre 10 secondes, et connecter le fil noir au fil marron (en présence d’une touche « pas à pas », il suffit de la maintenir enfoncée sans réaliser la connexion). 2) Mettre le moteur sous tension au bout d’environ 10 secondes, celui-ci s’actionne dans les deux sens pendant 1 seconde en signalant que la mémoire a été complètement effacée. 3) Mettre de nouveau le moteur hors tension. Déconnecter les fils noir et marron (relâcher la touche en présence de la touche « pas à pas »). 230 V ~ Enfoncer 230 V ~...
- Page 21 9 MENU AVANCÉ LE MENU AVANCÉ EST ACCESSIBLE EXCLUSIVEMENT APRÈS AVOIR RÉGLÉ LES FINS DE COURSE ; À L’INTÉRIEUR DE CE MENU, ON PEUT MODIFIER LA SENSIBILITÉ DE DÉTECTION DES OBSTACLES AINSI QUE LE COUPLE SUR LES DERNIERS CENTIMÈTRES QUI PRÉCÈDENT LE FIN DE COURSE SUPÉRIEUR, ET DÉFINIR UNE ZONE DE HAUTE SENSIBILITÉ POUR LA DÉTECTION DE BLOCS EN MONTÉE. POUR QUITTER LE MENU AVANCÉ, MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’À CE QUE LE MOTEUR EFFECTUE 3 MOUVEMENTS BREFS DANS LES DEUX SENS. POUR VÉRIFIER QU’ON A QUITTÉ LE MENU AVANCÉ, APPUYER SUR LA TOUCHE MONTÉE OU DESCENTE ET VÉRIFIER LE MOUVEMENT LINÉAIRE DU VOLET ROULANT.
- Page 22 9.2 DÉTECTION DE GLACE SUR LES GUIDES ET DES VERROUS FERMÉS, DURANT LA MONTÉE DU VOLET ROULANT Le moteur T-MODE avec un fin de course électronique, est en mesure de reconnaître les éventuels verrous fermés sur le volet roulant, ou la présence de glace sur les guides, durant toute la course du volet roulant. Ces événements empêcheraient la montée normale du volet roulant, risquant de l’endommager.
- Page 23 chaque pression secondes 2 secondes DANS UN DÉLAI DE 1 SECONDE Le moteur effectue trois mouvements brefs pour confirmer l’accès au menu avancé. Appuyer 2 fois sur la touche STOP/POSITION PRÉFÉRÉE (2 secondes pour chaque pression) et, dans un délai d’1 seconde, appuyer sur la touche STOP/POSITION PRÉFÉRÉE pendant 5 secondes pour confirmer le réglage. ZONE À SENSIBILITÉ STANDARD ZONE À HAUTE SENSIBILITÉ Le moteur effectuera deux mouvements brefs dans les deux sens pour confirmer le réglage du couple et la sortie du menu avancé. 9.2.1.2 ÉLIMINATION DE LA DÉTECTION DE GLACE OU DES VERROUS FERMÉS 1) Appuyer quatre fois sur la touche de programmation. 2) Le moteur effectue trois mouvements brefs pour confirmer l’accès au menu avancé. 3) Appuyer une fois sur la touche stop/position préférée, l’enfoncer de nouveau en la maintenant enfoncée jusqu’à ce que le moteur effectue 2 mouvements brefs dans les deux sens, pour confirmer l’élimination de la détection de glace ou des verrous fermés ainsi que la sortie du menu avancé.
- Page 24 Chaque pression 2 secondes 4 secondes Chaque pression 2 secondes DANS UN DÉLAI x N fois DE 1 SECONDE 1 Pression touche descente = Détection obstacle pas active ..2,3,4,5,6,7,8,9 Pressions touche descente 9 Pressions touche descente = Détection obstacle à la sensibilité maximale 9.3.2 MODIFICATION DE LA POSITION DE FIN DE DÉTECTION DES OBSTACLES DANS LA ZONE DE FIN DE DÉTECTION On peut modifier la position de fin de la détection d’un obstacle. Dans cette zone, en présence d’un obstacle, le moteur n’inverse pas le mouvement mais il continue son mouvement jusqu’au fin de course inférieur. 1) Amener le volet roulant jusqu’au point où l’on souhaite un obscurcissement de la détection des obstacles (on peut également sélectionner toute la course du volet roulant). 2) Appuyer quatre fois sur la touche de programmation. 3) Le moteur effectue trois mouvements brefs pour confirmer l’accès au menu avancé. 4) Appuyer en la maintenant enfoncée sur la touche descente jusqu’à ce que le moteur effectue deux mouvements brefs dans les deux sens, pour confirmer le réglage de la position et la sortie du menu avancé. 6) Si le moteur effectue trois mouvements brefs dans les deux sens, on n’a pas exécuté la procédure correcte et on est encore à l’intérieur du menu avancé. Exécuter de nouveau le point 4.
- Page 25 5 secondes ZONE DE DÉTECTION D’OBSTACLES ZONE DE FIN DE DÉTECTION 10 POSITION PRÉFÉRÉE 10.1 MÉMORISATION DE LA POSITION PRÉFÉRÉE SUR LE VOLET ROULANT, ON PEUT DÉFINIR UNE POSITION PRÉFÉRÉE, ACCESSIBLE LORSQUE LE MOTEUR EST ARRÊTÉ, EN APPUYANT SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE. AUCUNE POSITION PRÉFÉRÉE N’EST MÉMORISÉE À L’USINE. LA POSITION PRÉFÉRÉE N’EST MÉMORISABLE QU’APRÈS AVOIR RÉGLÉ LES FINS DE COURSE.
- Page 26 12 SOLUTIONS AUX PROBLÈMES COMPORTEMENT MOTIF SOLUTION À LA MISE SOUS TENSION, LE MOTEUR Fi n s d e c o u r s e d é j à Si l’on souhaite modifier les fins de course, exécuter un N’EFFECTUE AUCUN MOUVEMENT sélectionnés reset d’après les indications fournies au chapitre 6, et exécuter un nouvel apprentissage (chap.
- Page 27 note - notes - note - notas - anmerkung - opmerkingen...
- Page 28 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
