INSTRUCTIONS: T1
Date: 12-12-2008

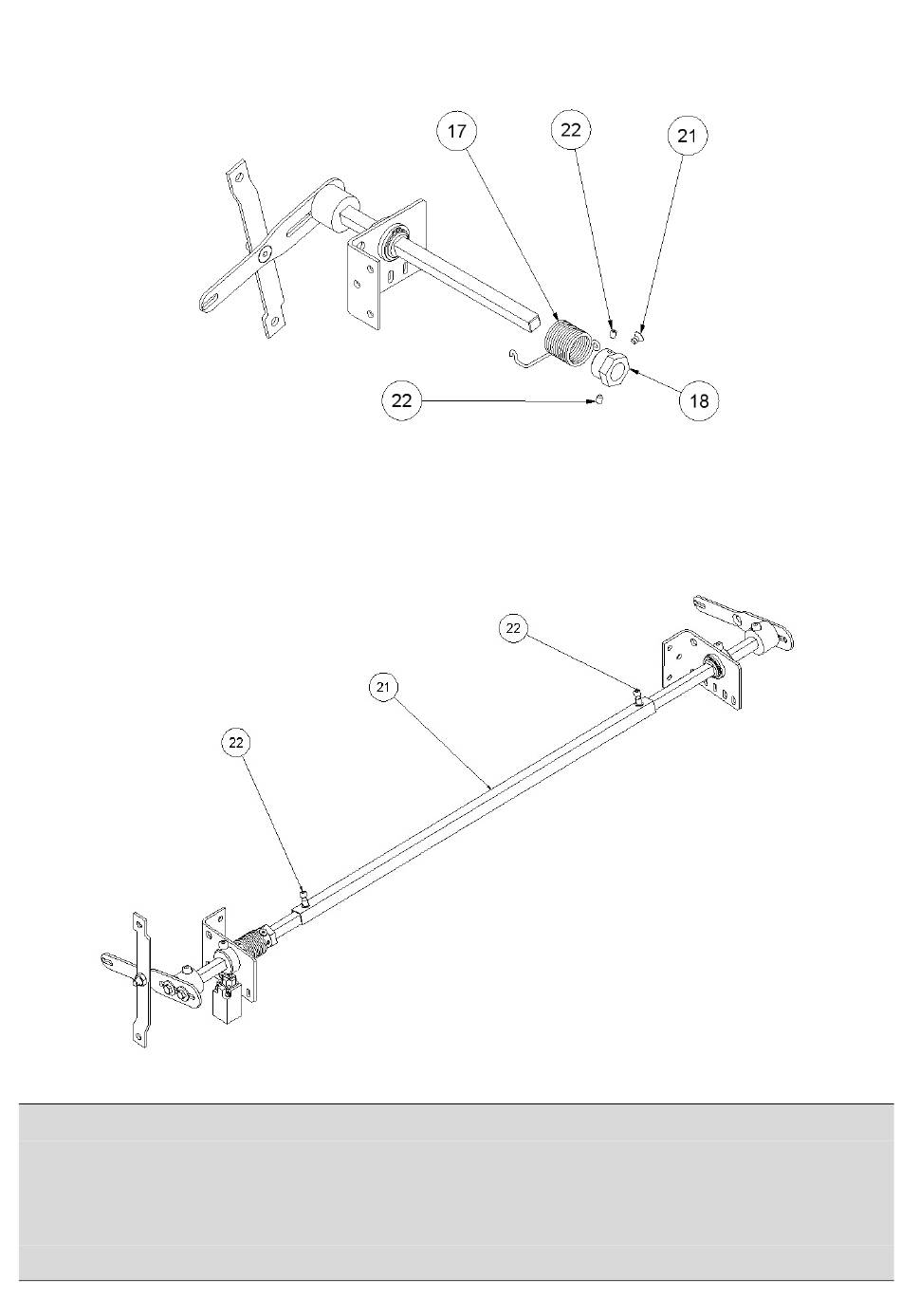

7. MISE EN PLACE DE L'AXE DE LA BARRE DE COMMANDE: Vissez les extrémités de l'axe
de la barre de commande (21) à chacun des bras, en utilisant les vis M6 x 16 DIN 933 8.8 (22)
– Fig. 7 –.
Fixez définitivement les vis de l'axe de la barre de commande après avoir placé la barre de
commande sur l´étrier, afin de centrer l'axe de la barre de commande par rapport à l´étrier de
l'ascenseur. Pour une fixation optimale, il suffira de serrer ces vis d'un quart de tour une fois
qu'elles seront en contact avec les bras. Un couple de serrage excessif pourrait endommager
l'écrou se vissant seul et comprenant la vis.
Revision: 04
Figure .6
Figure.7
-
-
6
