INSTRUCTIONS: T1
Date: 12-12-2008

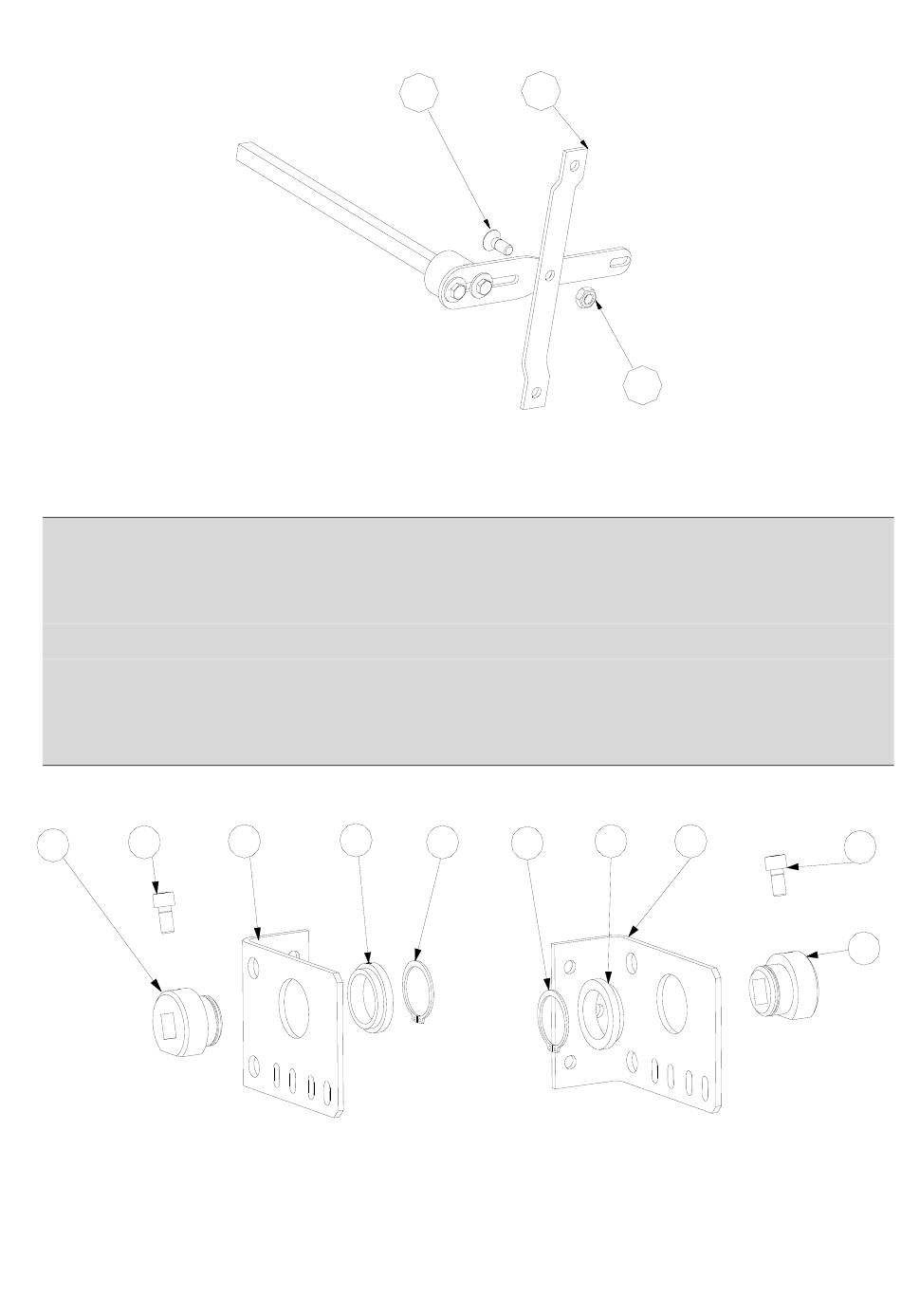

4. MONTAGE DES PLAQUES BASE:
Lors du montage, il faut tenir compte qu'aussi bien les plaques base (15 et 16) que les bagues
d'appui (10 et 11), présentent des formes différentes sur le côté droit et sur le côté gauche.
Assurez-vous que les rainures de la plaque base restent toujours vers le bas (Voir Fig. 4). De
la même façon, vérifiez que la face plane de la bague reste parallèle aux rainures de la
plaque, et l'écrou devra toujours être orienté vers l´étrier de l'ascenseur, selon ce qui est
représenté sur la figure 4. Les autres composants peuvent s'utiliser indifféremment d'un côté
comme de l'autre.
12
11
Introduisez une douille en nylon (13) dans chacune des plaques base, de la façon indiquée
sur la Fig.4, puis, introduisez la bague d'appui, du côté opposé à la douille en nylon, en la
reliant à la douille au moyen d'un anneau de sûreté (14), en vous aidant d'une pince à pointes
Revision: 04
16
13
7
8
Figure.3
14
14
Figure.4
9
13
15
12
10
-
-
4
