INSTRUCTIONS: T1
Date: 12-12-2008
droites. Finalement, introduisez dans chaque bague une vis M8 x 16 DIN 912 8.8 (12). Pour
faciliter le montage, voir figure 4.

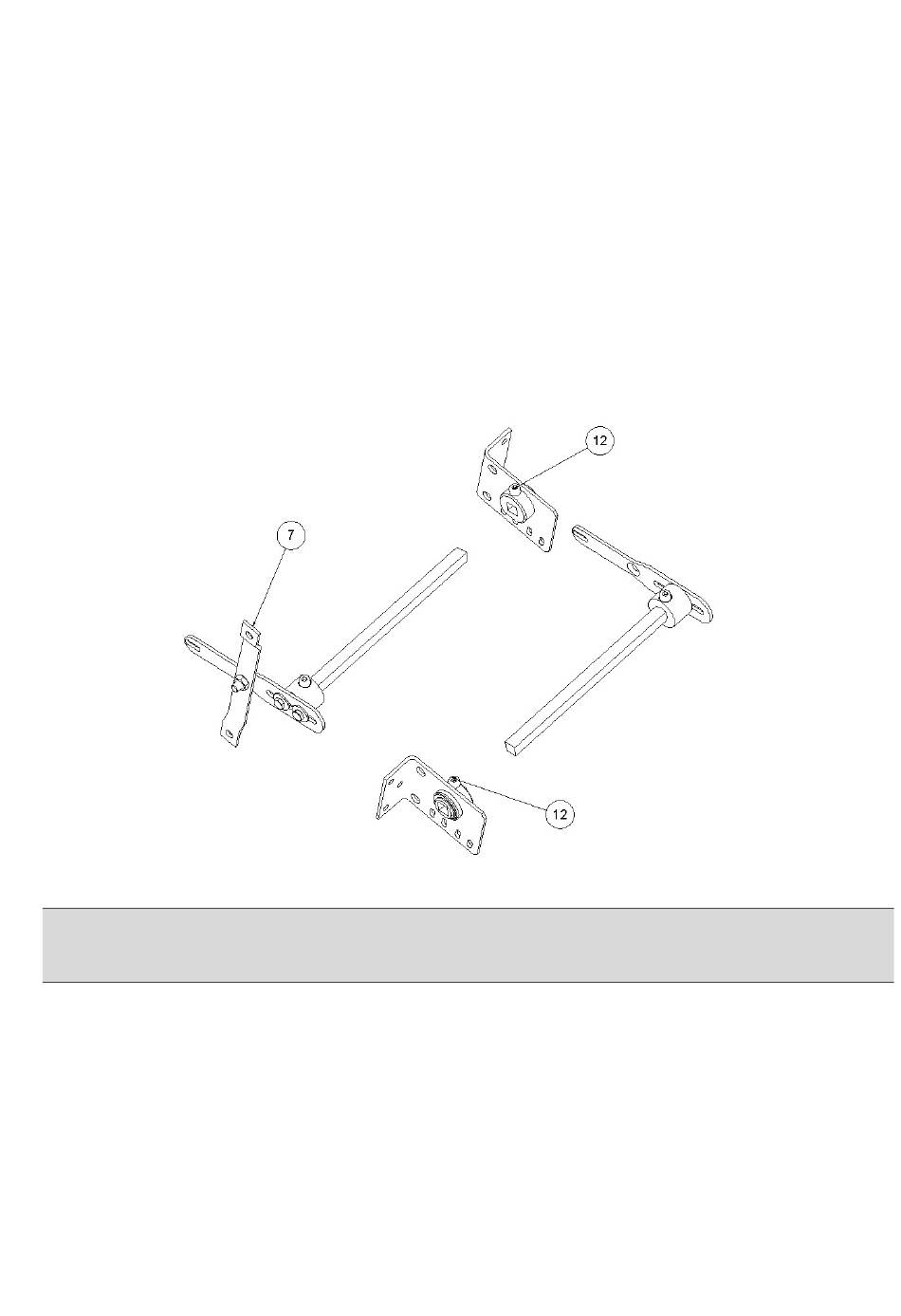

5. ASSEMBLAGE DES PLAQUES BASE ET DES BRAS: Avant d'assembler les plaques base
aux bras, il faut différencier quelle plaque base fait partie de chacun des côtés de la barre de
commande. Introduisez le bras dont l'arrimage limiteur (7) se trouve sur la plaque du côté où
est placé le limiteur de vitesse de l'ascenseur, et celui qui n'a pas d'arrimage sur la plaque du
côté opposé. Serrez la vis (12) de la bague d'appui sur l'axe, de façon à ce que les deux soient
reliés – Fig. 5 –.
Il est recommandé de fixer définitivement la vis après avoir placé la barre de commande sur
l´étrier car cela peut améliorer le réglage de la barre de commande sur l´étrier.
6. INSTALLATION DU TENDEUR ET DU RESSORT: On doit placer le tendeur (19) et le ressort
(17) du côté gauche de la barre de commande et, s´il est possible, dy côté où se trouve
l´arrimage limiteur (7), insérez le ressort dans le bras de ce côte, puis le tendeur. Fixez le
ressort an tendeur moyennant d´une vis M6x10 DIN 7991 8.8 (20) et accrochez l´autre
extrémité du ressort à une des rainures de la plaque base. Finalement, fixez le tendeur au
bras de l´arrimage limiteur avec les deux vis prisonnières M6x8 DIN913-45H (18). On doit faire
la prétension du tendeur de façon que le ressort oblige à tenir le tireur vers le bas. –Fig.6-
Revision: 04
Figure.5
- -
5
