Circuit Monophasé
Localiser un disjoncteur ou un fusible
Cordon adaptateur avec pinces
crocodile
1. Le cordon adaptateur est fourni pour la
connexion à une prise de courant murale (voir
fig. 3a et 3b) permettant de vérifier et tracer
des circuits, là où il est nécessaire d'utiliser des
pinces crocodile (voir fig. 4) (ex : circuits
d'éclairage, boîtes de jonction, etc).
A A t t t t e e n n t t i i o o n n ! !
Ne jamais connecter l'équipement du Traceur
de Circuit Pathfinder™ à des circuits ou à des
systèmes qui ont une tension électrique
supérieure à 600 Volts. La connexion du
transmetteur à une tension électrique
supérieure à la gamme de mesure de
l'instrument aurait pour conséquence de faire
sauter le fusible (logé à l'intérieur du
transmetteur).
Note :
Le cordon adaptateur et les fils d'essais ne sont
pas nécessairement inclus dans la trousse du
Pathfinder™.

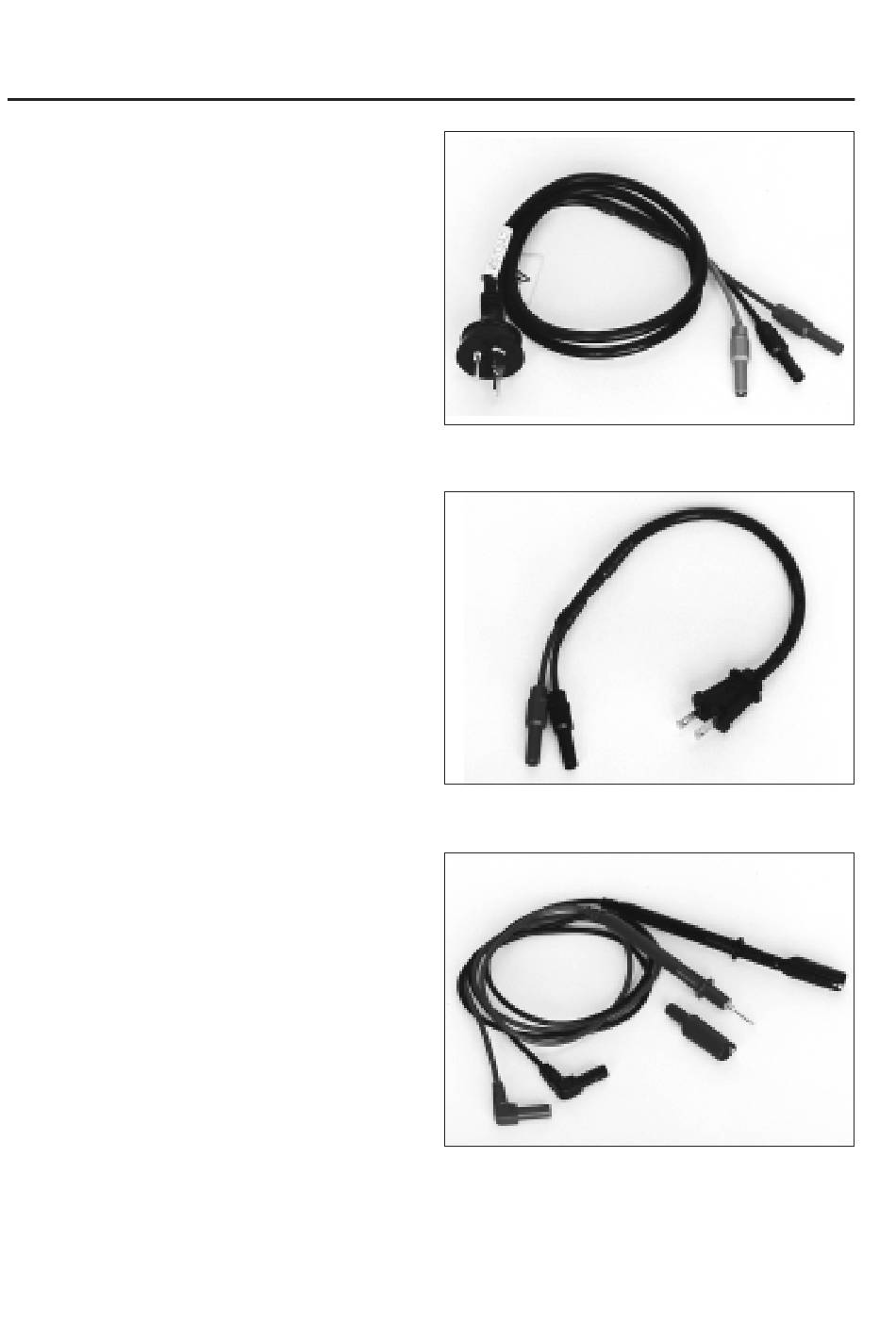

Fig. 3a Cordon adaptateur (Aust.)
Fig. 3b Cordon adaptateur (E.U. & Canada)
Fig. 4 Fils d'essai
8
