Circuits Triphasés
Le Traceur de Circuit PathfinderTM peut être utilisé
pour localiser les panneaux de disjoncteurs et pour
identifier des disjoncteurs sur des systèmes triphasés
en montage Delta "∆" et en montage étoile ("Y").
Sélection du Transmetteur pour
Système de Tension
Système de tension à 3 phases (triphasé)

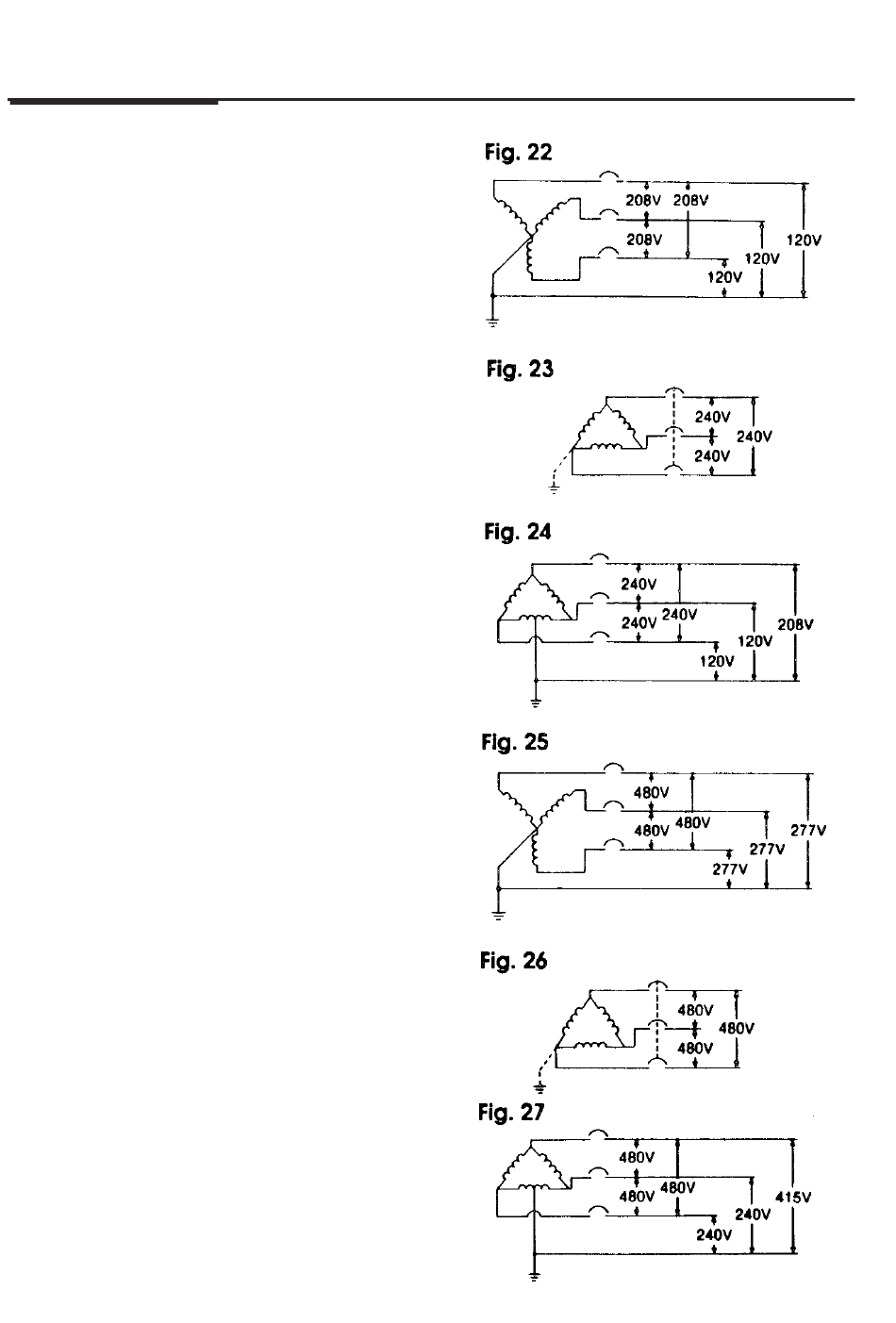

Montage en étoile "Y", 120/208 volts, avec mise à
la terre (voir fig. 22)
Montage Delta "∆", 240 volts avec conducteur à la
terre (fil neutre) ou sans conducteur à la terre. (voir
fig. 23)
Mise en Garde:
La tension d'un fil (conducteur) vivant à la terre est
plus élevée que deux fils non vivants (conducteurs)
à la terre.
Montage en étoile "Y", 277/480 volts, avec mise à
la terre (voir fig. 25); Utilisez le transmetteur phase
au neutre (terre) et phase à phase.
Montage Delta "∆", 480 volts avec mise à la terre
ou sans mise à la terre (voir fig. 26). Utilisez le
transmetteur phase à phase ou phase au neutre
(terre) si système avec mise à la terre.
Montage Delta "∆", 480 Volts avec une phase
"centre tap" et mise à la terre (voir fig. 27). Utilisez
le transmetteur sur les fils non vivants à la terre, sur
phase à phase ou sur fil vivant à la terre.
Mise en Garde:
La tension d'un fil vivant (conducteur) à la terre est
plus élevée que deux (2) fils non vivants à la terre.
