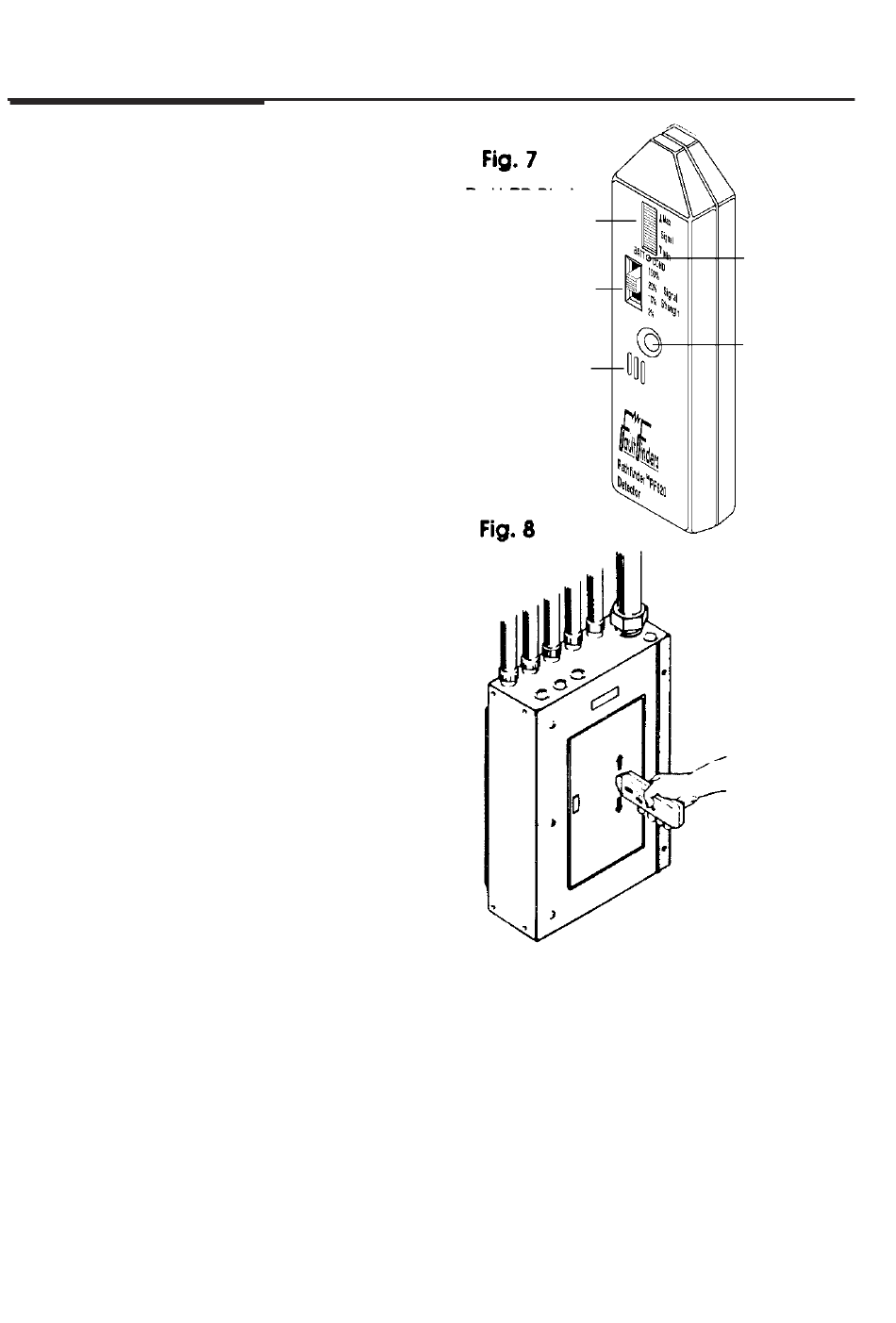

4. Appuyez sur le bouton « ON » afin de
vérifier si le détecteur fonctionne correctement
et si la DEL verte (diode de la pile) s'allume.
(voir Fig. 7) Si la lumière verte semble faible
ou ne s'allume pas, c'est que la pile doit être
remplacée par une pile alcaline de même
valeur nominale.
Réglez ensuite le commutateur de sélection à
la position 100% et tenez le détecteur à côté
du transmetteur qui est sous tension.
Appuyez une autre fois sur le bouton 'ON' afin
de vérifier si la chaîne de diodes (DEL) pour
l'affichage de l'intensité du signal clignote et si
le détecteur émet un signal sonore.
5. Vous êtes maintenant prêt pour localiser le
disjoncteur ou le fusible qui alimente le circuit
que vous désirez tracer.
Comment localiser le bon disjoncteur
ou le bon panneau de fusibles
6. Réglez le commutateur de sélection du
détecteur à la position 100% et passez
l'instrument lentement sur le devant le
panneau. Il n'est pas nécessaire que la porte
du panneau de fusibles soit ouverte pour que
le détecteur réponde au signal émis par le
transmetteur. (voir Fig. 8)
7. Si la chaîne de diodes (DEL) ne clignote pas
de façon continue lorsque vous passez le
détecteur lentement à l'extérieur du panneau
de fusibles, c'est que le disjoncteur recherché
n'est pas dans le panneau que vous vérifiez.
8. Si certaines des diodes (DEL) de la chaîne se
mettent à clignoter et qu'un signal sonore
retentit simultanément, le disjoncteur que vous
tracez est alimenté par le panneau que vous
vérifiez. OUVREZ LA PORTE DU PANNEAU.
Affichage de DEL
rouges (10 DEL)
Commutateur de
sélection à 4 positions
Indicateur audio
(Orifices)
NOTE:
Un bruit électronique dans le système (provenant
de certaines machines de bureau, ordinateurs,
contrôleur de moteur R.C.S. (redresseur commande
au silicium) et GFI (disjoncteur de faute à la terre)
peut faire en sorte que certaines des diodes (DEL)
de la chaîne de diodes demeurent allumées,
occasionnant ainsi un bruit continu provenant du
détecteur. Les autres diodes de la chaîne
clignoteront et le signal sonore de 4.6 KHz retentira
au-delà du bruit, si le disjoncteur est logé dans le
panneau.
10
DEL verte
Bouton ON
(mise sous tension)
