Comment tracer des systèmes
triphasés souterrains
1. Connectez une lampe témoin de la phase
« A » à la terre au panneau de disjoncteurs.

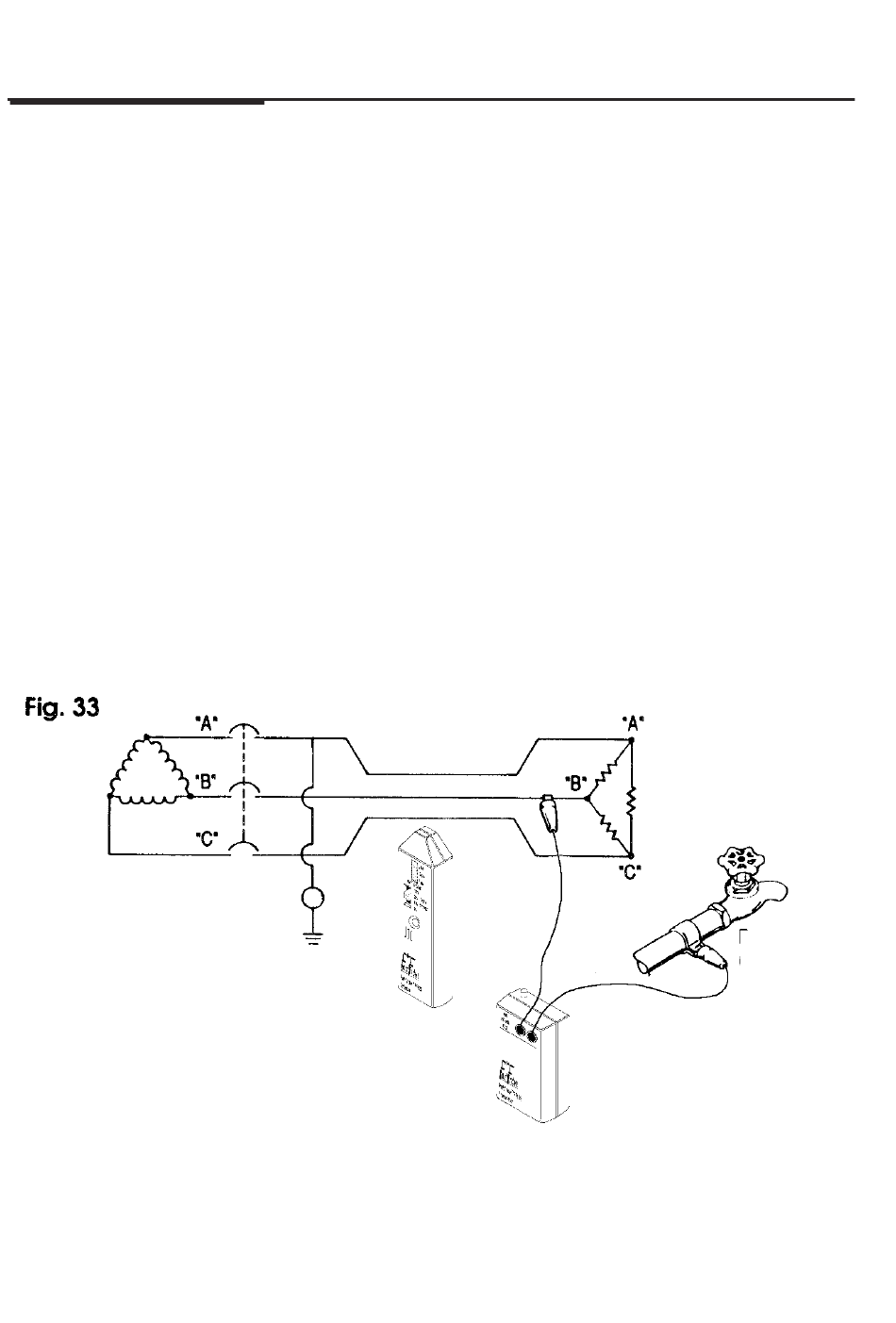

(voir fig. 33).
2. Du côté de la charge, connectez un des fils
d'essai isolé du cordon adaptateur, du
transmetteur à une mise à la terre séparée.
Connectez l'autre fil d'essai du transmetteur
(cordon adaptateur) à la phase « B » ou « C »
(voir fig. 33). Le voyant lumineux (DEL)
au-dessus du transmetteur clignotera.
Connectez à
A
Lampe
Mise à la
terre du
panneau de
disjoncteurs
3. Si le voyant lumineux (DEL) au dessus du
transmetteur ne clignote pas, c'est que vous
n'avez pas effectué un circuit complet.
Note:
La lampe témoin procure un limiteur de circuit
advenant que survienne un défaut à la terre
dans le trajet de retour pour le signal du
Traceur de Circuit Pathfinder™. La tension de la
lampe devrait être égale ou supérieure à la
tension du système avec une valeur nominale
de 50 à 100 watts.
4. Utilisation du détecteur : Vous référer à la
page 18, en suivant les étapes de 5 à 8.
Connectez à
B
30
Charge
Mise à la terre
séparée
