8. La portée de mesure du détecteur s'étend
d'approximativement 5 pieds lorsque le
traçage est effectué dans de très bonnes
conditions et que le commutateur de sélection
est réglé à la position 100%.
NOTE:
Il peut être possible de tracer un câble NM
(non métallique) en branchant le transmetteur
directement au circuit.
Comment tracer des fils souterrains
Le Traceur de Circuit Pathfinder™ peut également
être utilisé pour suivre des câbles enterrés à une
distance souterraine maximale d'environ de
5 pieds. La procédure est similaire à la procédure
utilisée pour localiser les fils dissimulés.
Panneau de service
Câble ou fil de type UF
dans conduit en plastique
16
1. Vérifiez afin de vous assurer que la tension qui
est tracée est entre 9 et 600 volts CA ou CC.
Mise en Garde:
La connexion du transmetteur à des tensions
plus élevées que celles de la gamme de
mesure de l'instrument aura pour conséquence
de faire sauter le fusible (le fusible est logé à
l'intérieur du transmetteur).

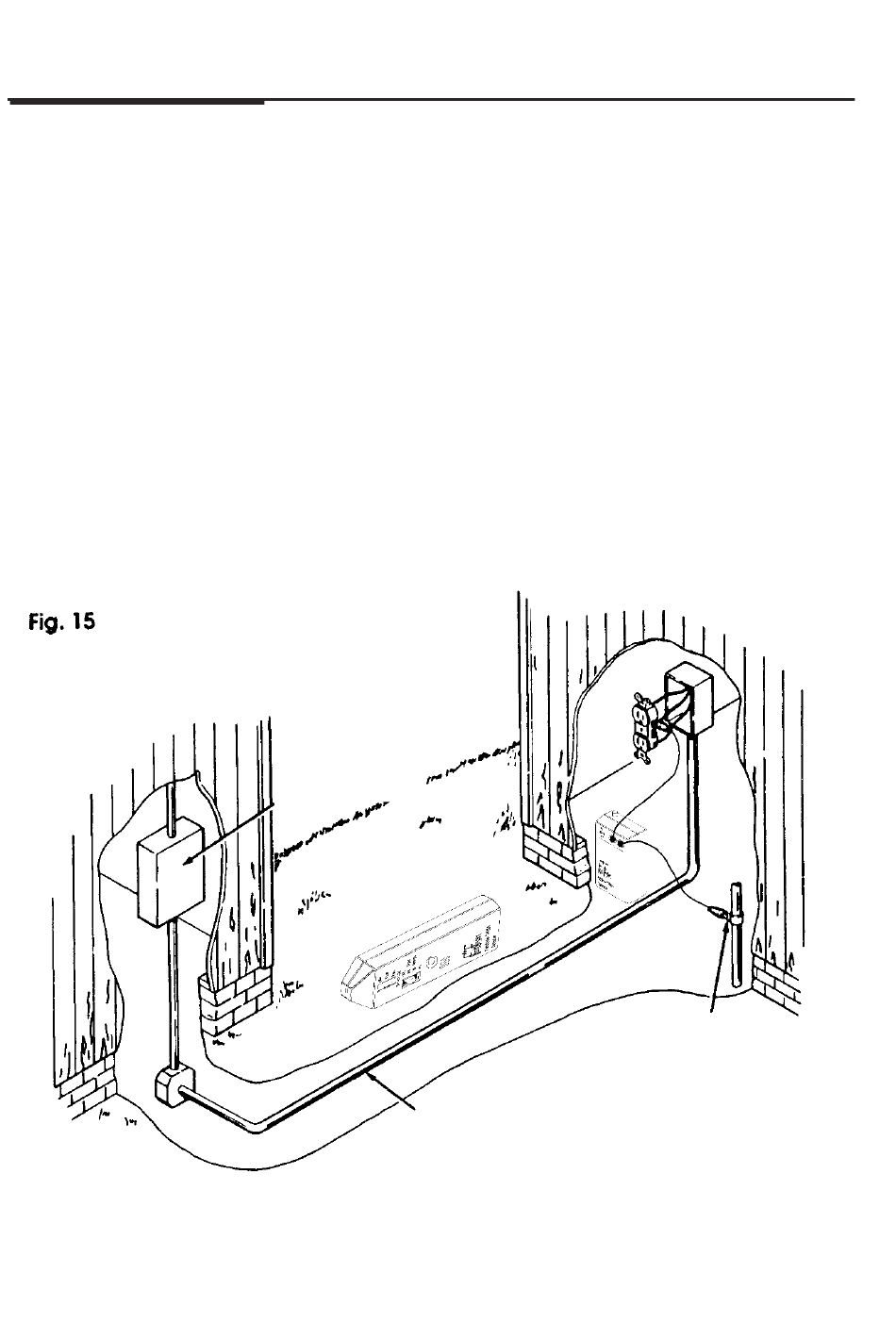

2. En utilisant le transmetteur, connectez un fil
d'essai isolé à une mise à la terre séparée.
Connectez l'autre fil d'essai du transmetteur au
conducteur vivant du circuit à être tracé. (voir
fig. 15)
Mise à la terre séparée
