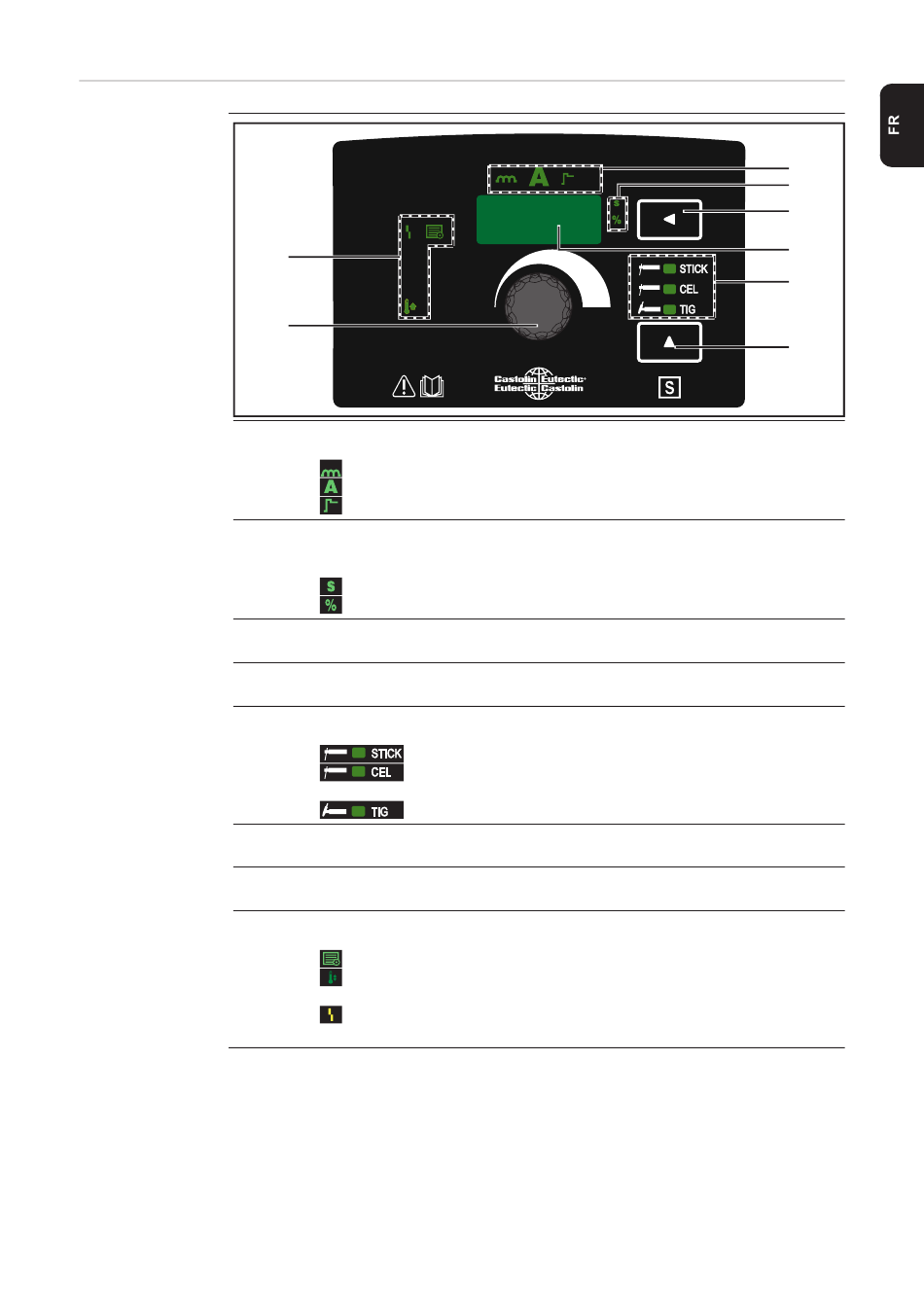

Panneau de com-
mande
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(8)
(7)
Voyant de la valeur de réglage
indique la valeur de réglage sélectionnée :
- Dynamique
- Intensité de soudage
- Fonction Soft-Start/HotStart
Voyant d'unité
indique l'unité de la valeur actuellement modifiée au moyen de la molette de
réglage (7) :
- Temps (en secondes)
- Pourcentage
Touche Valeur de réglage
pour la sélection de la valeur de réglage (1) souhaitée
Écran
indique la grandeur actuelle de la valeur de réglage sélectionnée
Voyant du mode opératoire de soudage
indique le mode opératoire de soudage sélectionné :
- Soudage manuel à l'électrode enrobée
- Soudage manuel à l'électrode enrobée avec électrode cellulo-
sique
- Soudage TIG
Touche Mode opératoire de soudage
pour la sélection du mode opératoire de soudage
Molette de réglage
pour la modification de la valeur de réglage sélectionnée (1)
Voyants d'état
indiquent les différents états de fonctionnement de la source de courant :
- Setup – s'allume en mode Setup
- Température – s'allume lorsque l'appareil se trouve en dehors de la
plage de température autorisée
- Dysfonctionnement – s'allume en cas de dysfonctionnement, voir éga-
lement la section « Dépannage »
(1)
(2)
(3)
(4)
(5)
(6)
