PERSONNEL DE MAINTENANCE UNIQUEMENT

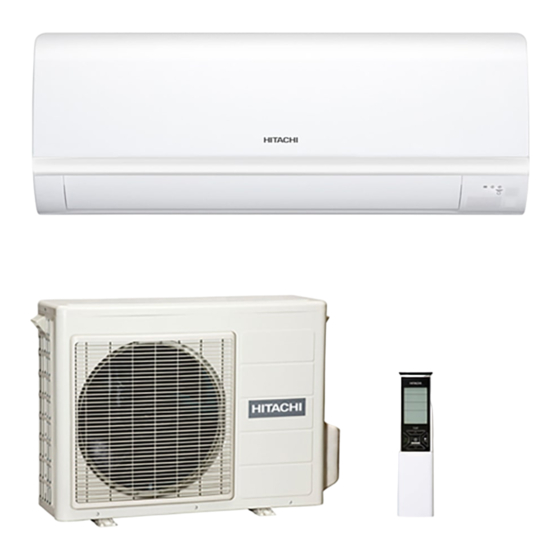

SYSTÈME DE CLIMATISATION SPLIT

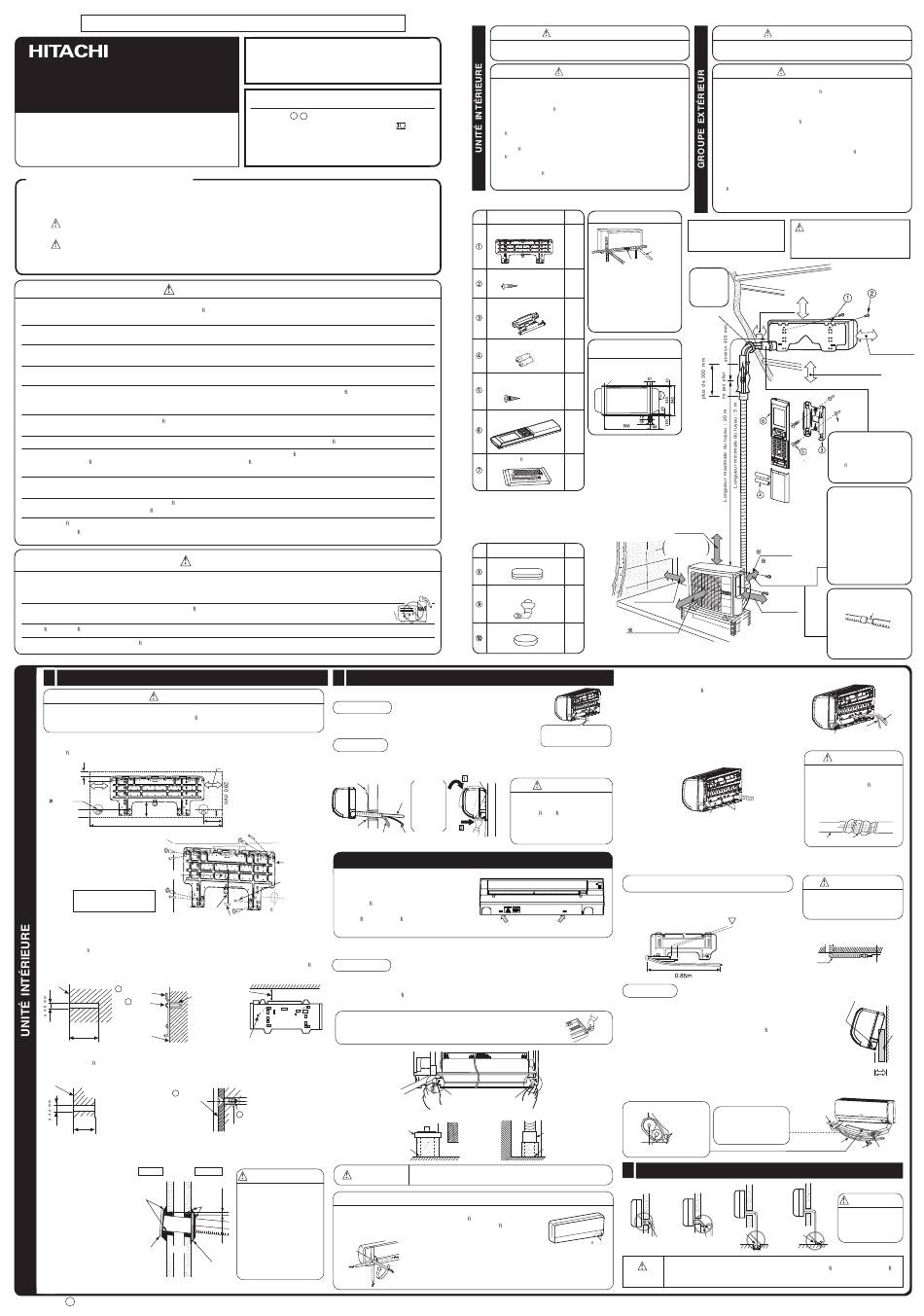

MANUEL D'INSTALLATION
Unité intérieure
Groupe extérieur
RAK-50PPA
RAC-
50WPA
CONSIGNES DE SÉCURITÉ
Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l'appareil.
Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute
particulière au symbole suivant.
AVERTISSEMENT ........ L'utilisation de méthodes d'installation incorrectes peut causer de graves
blessures ou causer la mort.
ATTENTION ......... Une installation incorrecte peut avoir de graves conséquences.
Après l'installation, assurez-vous que l'appareil fonctionne correctement. Expliquez au client le mode d'emploi de l'appareil
tel que décrit dans le guide de l'utilisateur.
AVERTISSEMENT
Contactez votre agent commercial ou un technicien quali é pour procéder à l'installation de votre unité. Si vous le faisiez vous-même,
vous vous exposeriez à des risques de fuites d'eau, de courts-circuits ou d'incendies.
Lors de l'installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un risque de fuite
d'eau, d'électrocution ou d'incendie.
Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se décrocher et entraîner
de graves conséquences.
Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le manuel d'installation.
N'utilisez que des câbles d'alimentation approuvés par les autorités compétentes de votre pays.
Veillez à utiliser le câble adéquat pour la connexion des unités intérieures et des groupes extérieurs. Véri ez le serrage des connexions
après avoir inséré les conducteurs de chaque câble dans les bornes correspondantes. Tout branchement incorrect ou mauvais contact peut
provoquer une surchauffe, puis un incendie.
Veillez à n'utiliser que les composants spéci és pour les travaux d'installation. Dans le cas contraire, les appareils peuvent se décrocher,
ou il peut exister un risque de fuite d'eau, d'électrocution ou d'incendie.
Installez les tuyauteries conformément à la norme R-410A. Sinon, les tuyaux de cuivre risquent de se ssurer.
Lors de l'installation ou du démontage d'un climatiseur, n'employez que le réfrigérant spéci é (R410A) et évitez la pénétration d'air ou d'eau
dans le cycle frigori que. Dans le cas contraire, la pression du cycle frigori que pourrait s'élever de façon anormale, au point de provoquer
une rupture.
En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se déclarait,
le réfrigérant pourrait donner lieu à la formation de gaz toxiques.
Une fois les travaux d'installation terminés, véri ez l'absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce dernier pourrait
entrer en contact avec un radiateur souf ant ou un chauffage d'appoint présent dans la pièce, et générer des gaz toxiques.
Toute modi cation non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialisé ou un
électricien quali é. Toute mauvaise réparation peut entraîner un risque de fuite d'eau, d'électrocution, d'incendie, etc.
Un disjoncteur ou un fusible (délai d'attente 16 A) doit être installé. L'absence d'un tel dispositif vous expose à un risque d'électrocution.
Un interrupteur principal avec un intervalle de contact de plus de 3 mm doit être installé sur le circuit d'alimentation électrique
du groupe extérieur.
N'installez pas l'appareil à côté d'une source de gaz in ammable. Si une fuite de gaz se produisait à proximité,
le groupe extérieur risquerait de prendre feu.
Véri ez que le ux d'eau est continu lorsque vous installez le tuyau d'évacuation.
La tuyauterie doit être correctement xée, en plaçant les supports au maximum tous les 1 m.
1
Installation de la plaque de montage, perforation du mur et installation du tube de protection
ATTENTION
L'évacuation du bac de condensats situé à l'intérieur de l'unité peut s'effectuer par la gauche.
Pour cette raison, la plaque de montage doit être xée horizontalement ou légèrement inclinée
vers le côté du tuyau d'évacuation. Dans le cas contraire, les condensats déborderaient du bac.
Montage direct sur le mur
Pour xer la plaque de montage, utilisez des poutrelles dissimulées dans le mur.
30 mm
133 mm
65 mm
100 mm DALL'UNITÀ
100 mm
45 mm
790 mm
Marquer
Vis de la plaque de montage
Veuillez utiliser plus
de 4 vis.
Procédure d'installation et précautions
Fixation de la plaque de montage
1
.
.
Percez des ori ces dans le mur 2
Placez des chevilles dans les trous 3
(comme indiqué ci-dessous).
(comme indiqué ci-dessous).
Mur
1
Plaque de montage
Vis
2
32 mm
Mur
Fixation du support de la télécommande.
1
.
Percez des ori ces dans le mur
2
.
Placez des chevilles dans les trous
(comme indiqué ci-dessous).
(comme indiqué ci-dessous).
Mur
Support de la
3
télécommande
20 mm
Perforation du mur et installation du tube de protection
Percez un trou de 65 mm
In
térieur
de diamètre dans le mur,
légèrement incliné vers le
côté extérieur. Percez le mur
Étanchéisation
en formant un léger angle.
avec du mastic
D é c o u p e z l e t u b e d e
protection en fonction de
l'épaisseur du mur.
L ' e s p a c e v i d e c r é é à
l'intérieur du manchon du
tube de protection doit
être entièrement rempli
Tube de
MUR
de mastic afin d'éviter la
protection
pénétration d'eau de pluie
dans la pièce.
<
>
IA911: A
Avant de commencer, lisez attentivement la procédure
d'installation.
L'agent commercial est tenu d'informer les clients sur
la procédure d'installation.
Outils nécessaires pour l'installation
Tournevis + –
Mètre ruban
Couteau
Perceuse ø 65 mm
Clé Allen (
Clé (14, 17, 22, 26, 27 mm)
de gaz
Coupe-tubes
Mastic
Pinces
Outil d'évasement
ATTENTION
2
Installation de l'unité intérieure
TUYAUTERIE VERTICALE ORIENTÉE VERS LE BAS
Préparation
Branchez le câble de connexion.
Débranchez le tuyau, le câble de connexion et le tuyau d'évacuation.
Installation
La partie supérieure de l'unité intérieure s'accroche à la plaque de montage.
La projection de la partie inférieure de l'unité intérieure s'encastre dans la plaque de montage.
24 mm
Plaque de montage
45 mm
24 mm
Tube de
protection
Tuyau
Niveler
d'évacuation
450 mm
Plaque
de montage
Appuyez sur les marques (PUSH) en bas de
l'unité intérieure et tirez le panneau inférieur
vers vous. Les crochets se libèrent alors de
la partie xe.
Ligne
Ori ce pour les tuyaux
(Les marques [PUSH] sont indiquées par
les 2 èches de la gure ci-contre.)
Poids
.
TUYAUTERIE HORIZONTALE
Fixez la plaque de montage au
mur à l'aide de vis 4,1 x 32
(comme indiqué à la gure
Préparation
ci-dessous).
Changement du tuyau d'évacuation et installation.
Plafond
Changez l'emplacement du tuyau et du bouchon d'évacuation en cas de tuyauterie horizontale,
plus de 50 mm
comme le montre la gure ci-dessous. Assurez-vous de bien enfoncer le bouchon d'évacuation
Cheville
jusqu'à ce que le matériau d'isolation se replie sur lui-même.
Utilisez des pinces pour extraire le bouchon d'évacuation.(C'est
la manière la plus simple de retirer le bouchon d'évacuation.)
Vis 4,1 x 32
Vis
5
Cheville
Extérieur
ATTENTION
AVERTISSEMENT
2 à 5 mm
Veillez à ce que le câble
Étanchéisa-
ne touche aucune partie
Tuyauterie horizontale et verticale – Réalisation des orifi ces
tion avec
du mastic
métallique dans le mur.
Utilisez le tube de protection
Aussi bien dans le cas des tuyauteries horizontales que verticales,
comme passe-câbles à travers
utilisez un couteau pour découper les ori ces comme le montre
les cavités du mur pour éviter
l'illustration. Éliminez les aspérités des bords des ori ces à l'aide
tout dommage éventuel par
d'une lime.
les rongeurs.
Support
À m o i n s d ' u n e p a r f a i t e
de tuyau
étanchéité, tout air fortement
chargé en humidité provenant
de l'extérieur pourrait produire
Manchon
de tube de
une condensation.
protection
Choix de l'emplacement de montage
L'appareil doit être monté à un endroit stable, sans vibration, susceptible
de fournir un support adéquat.
L'installation doit se faire à l'écart de toute source de chaleur et de tout
obstacle gênant la sortie d'air.
Les espaces libres nécessaires en haut, à droite et à gauche de l'appareil
sont indiqués sur la gure ci-dessous.
Saw
L'emplacement doit tenir compte du raccordement avec le groupe extérieur
4 mm)
et des tuyauteries d'évacuation des condensats.
A n d'éviter les interférences sonores, placez l'unité intérieure et sa
Détecteur de fuites
télécommande à au moins 1 m de tout poste de radio, téléviseur ou
Ruban adhésif
lampe uorescente de type inverter.
A n d'éviter toute erreur de transmission de signal avec la télécommande,
placez celle-ci le plus à l'écart possible d'appareils haute fréquence et de
dispositifs sans l.
La hauteur d'installation de l'unité intérieure doit être d'au moins 2,3 m.
Nom des composants
de l'unité intérieure
Élément
Plaque de montage
Vis de la plaque de montage
( 4 , 1 x 3 2 )
Support de la télécommande
Pile AAA
Vis du support de la
télécommande
Télécommande
Filtre de puri cation de l'air
Nom des composants
du groupe extérieur
Élément
Bague
Tuyau d'évacuation
Bague
Les câbles de connexion, les
tuyauteries et le tuyau d'évacua tion
des condensats doivent être attachés
ensemble avec du ruban adhésif.
Plaque de
montage
Soulevez
Tuyau de
Tentez de tirer la partie inférieure
l'unité vers
réfrigérant
le haut, puis
de l'unité intérieure vers vous
poussez vers
pour véri er la xation à la plaque
le bas.
de montage. Une installation
incorrecte peut être à l'origine
Câble de
de vibrations et de bruits.
connexion
Projection
DÉMONTAGE DE L'UNITÉ INTÉRIEURE
Position des marques [Push]
Tuyau
Bouchon
d'évacuation
d'évacuation
Bouchon
d'évacuation
Insérer
jusqu'ici
S'il n'est pas inséré correctement, il peut se produire
une fuite de condensats.
Faites tourner la tuyauterie tout en maintenant
Ramener le tuyau vers
la partie inférieure du support avec la main.
le haut après l'avoir
plié vers le bas
(Veuillez prendre en compte les considérations suivantes et demander l'approbation du client avant toute installation.)
AVERTISSEMENT
ATTENTION
Qté
Direction de la tuyauterie
Illustration de l'installation
Horizontalement et
de l'unité intérieure et du
perpendiculairement
à l'unité
1
groupe extérieur
Connexion
Il existe 6 directions possibles,
Assurez-vous
à savoir horizontale perpendiculaire
de bien remplir
6
à l'unité, verticale vers le bas
le moindre
depuis la droite, horizontale vers
espace vide
avec du mastic.
l'extérieur depuis la droite et
horizontale vers l'extérieur depuis
la gauche.
1
N'installez pas la tuyauterie vers
le bas du côté gauche de l'unité.
Dimensions du support de montage
2
du groupe extérieur.
(unité : mm)
support de montage
2
1
2
plus de 200 mm
plus de 50 mm lorsqu'il
est installé au plafond
Qté
d'un balcon
3
plus de 100 mm
1
plus de 700 mm
1
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT APRÈS LA CONNEXION
Les tuyauteries de réfrigérant doivent être ajustées de façon
à passer à travers l'ori ce mural, et préparées pour un
raccordement ultérieur.
Les extrémités des 2 tuyaux raccordés doivent être recouvertes
de l'isolant utilisé pour la connexion des bornes. Les tuyaux
sont ensuite recouverts du tuyau d'isolation.
Branchez le câble de connexion après avoir retiré le couvercle
du boîtier électrique. (Reportez-vous à « CONNEXION DU
CÂBLE D'ALIMENTATION ».)
Après ajustement, installez le câble de connexion et les tuyaux
dans l'espace disponible sous l'unité intérieure. Utilisez une
attache pour bien les serrer.
ATTENTION
Tuyau d'isolation (doit être enveloppé avec
du ruban adhésif tous les 120 mm).
L'attache peut être placée à l'un des 2 endroits possibles.
Choisissez la position la plus pratique.
CONNEXION DE LA TUYAUTERIE DE RÉFRIGÉRANT PENDANT
L'INSTALLATION DE L'UNITÉ INTÉRIEURE
Préparation de l'installation des tuyaux
de réfrigérant
Les tuyaux de réfrigérant et le câble de connexion
sont unis.
Les extrémités des tuyaux de réfrigérant sont situées à des
endroits repérés par le symbole «
Installation
Accrochez l'unité intérieure à la plaque de montage. Placez la cale
temporaire à l'arrière de l'unité intérieure pour maintenir sa partie
inférieure soulevée de 15 cm en avant.
Introduisez le tuyau d'évacuation à travers l'ori ce du mur.
Après raccordement, enveloppez les tuyaux de réfrigérant avec un
tuyau d'isolation.
Branchez le câble de connexion après avoir retiré le couvercle du boîtier
électrique. (Reportez-vous à « Connexion du câble d'alimentation ».)
Après ajustement, placez le câble de connexion et les tuyaux de
réfrigérant dans l'espace disponible sous l'unité intérieure.
La projection de l'unité intérieure doit s'encastrer dans la plaque
de montage.
Tuyau d'isolation thermique
Pour vous faciliter la
tâche, tirez cet ensemble
vers l'avant de l'appareil
Câble de
Tuyau
pendant le raccordement
connexion
d'évacuation
des tuyaux de réfrigérant.
Insérer jusqu'ici
Tuyau de réfrigérant
3
Installation du tuyau d'évacuation
Coude vers
Accumulation
Ori ces
le haut
de condensat
Vous êtes libre de choisir le côté (gauche ou droit) de l'installation du tuyau
d'évacuation des condensats. Pendant l'installation, véri ez la continuité du ux
des condensats de l'unité intérieure. (Toute négligence pourrait entraîner des
ATTENTION
fuites d'eau.)
AVERTISSEMENT
Le groupe extérieur doit être monté à un emplacement susceptible de
supporter une lourde charge. Dans le cas contraire, les niveaux de bruit
et de vibration risquent d'augmenter.
ATTENTION
L'unité ne doit pas être directement exposée au soleil ni à l'eau de pluie.
Par ailleurs, la ventilation doit être suf sante et sans aucune obstruction.
L'air évacué de l'unité ne doit pas être dirigé sur des animaux ou des
plantes.
Les espaces libres nécessaires en haut, à droite, à gauche et à l'avant
de l'unité sont indiqués sur la gure ci-dessous. Au moins 3 de ces côtés
doivent être à l'air libre.
Veillez à ce que la circulation de l'air chaud et le bruit émis par l'appareil
ne gênent pas le voisinage.
N'installez pas l'appareil à côté d'une source de gaz in ammable, de vapeur,
d'huile et de fumée.
L'emplacement doit être adéquat pour l'évacuation des condensats.
Placez le groupe extérieur et son câble de raccordement à au moins 1 m
de l'antenne ou de la ligne du signal de télévision, radio ou téléphone,
a n d'éviter les interférences.
N'installez pas le groupe extérieur orienté en direction de vents violents,
car le moteur du ventilateur pourrait être endommagé.
ATTENTION
Si la longueur du tuyau est supérieure à 8 m, ajoutez
10 grammes de réfrigérant R410A par mètre supplé-
mentaire. Toutefois, la longueur du tuyau ne peut pas
dépasser 20 m.
plus de 50 mm
plus de 100 mm
plus de 100 mm
2 300 mm ou plus
Cheville
La tuyauterie intérieure doit
être isolée avec le tuyau
d ' i s o l a t i o n f o u r n i a v e c
l'appareil. (Si l'isolant est
insuf sant, utilisez un produit
du commerce.)
Le dénivelé entre l'unité
intérieure et le groupe
e x t é r i e u r n e d o i t p a s
dépasser 10 m.
Le tuyau de raccordement,
quelle que soit sa taille,
d o i t ê t r e e n t i è r e m e n t
isolé à l'aide d'un tuyau
plus de 100 mm
d'isolation, puis entouré
de ruban adhésif. (Dans le
laisser un espace
cas contraire, l'isolant se
aussi large que
détériore.)
possible
R a c c o r d e m e n t d u t u y a u
d'évacuation isolé.
plus de 200 mm
diamètre intérieur ø 16 mm
Utilisez un tuyau d'évacuation
i s o l é p o u r l a t u y a u t e r i e
intérieure (produit disponible
dans le commerce).
Tuyau
d'évacuation
Câble de connexion
Tuyau
ATTENTION
Le ruban adhésif utilisé pour
fixer l'isolant ne doit pas
être trop serré, a n d'éviter
d'endommager l'isolation
thermique et de provoquer
une condensation.
Support
Tuyau
Ruban adhésif très serré
ATTENTION
Fixez la partie centrale en
plastique après l'évasement pour
éviter la pénétration de copeaux
de plastique dans les tuyaux.
».
moins
de 5 mm
Courber suivant un faible
rayon pour former un arc
Projection
Crochet
environ 15 cm
Tube de protection
Tuyau
d'évacuation
Câble de connexion
Partie
Support
raccordée
ATTENTION
Assurez-vous que le
tuyau d'évacuation
n'est ni desserré
Accumulation
Rigole
de condensat
ni plié.

Publicité

loading

Sommaire des Matières pour Hitachi RAK-50PPA

  • Page 1 Veillez à ce que la circulation de l’air chaud et le bruit émis par l’appareil télécommande à au moins 1 m de tout poste de radio, téléviseur ou ne gênent pas le voisinage. de gaz Coupe-tubes Mastic Ruban adhésif RAK-50PPA RAC- 50WPA ● ● ● lampe uorescente de type inverter.
  • Page 2 Veuillez monter le groupe extérieur sur un support stable a n d’éviter ● Préparation du tuyau Élimination d’air de la tuyauterie et détection de fuite de gaz les vibrations et un accroissement du niveau sonore. ● Décidez de l’emplacement des tuyauteries après avoir passé en revue Utilisez un coupe-tube pour ●...

Ce manuel est également adapté pour:

Rac-50wpa
