INSERTION DES PLAQUETTES
Pour insérer les plaquettes des produits, démonter les
supports des plaquettes, après avoir enlevé les 3 vis de
fixation, en agissant sur les ailettes d'accrochage (voir
fig. 17).
Il faut insérer les plaquettes dans les fentes prévues qu
s'ouvrent alternativement sur le côté droit et sur le côté
gauche.
En fonction des modèles, il est possible que certains
poussoirs ne soient pas utilisés (voir le tableau des
doses de sélection).
Dans la fourniture sont comprises aussi les plaquettes
auto-adhésives qu'il faut appliquer sur les conteneurs de
produit, en fonction de leur disposition (voir le tableau
des doses de sélection).

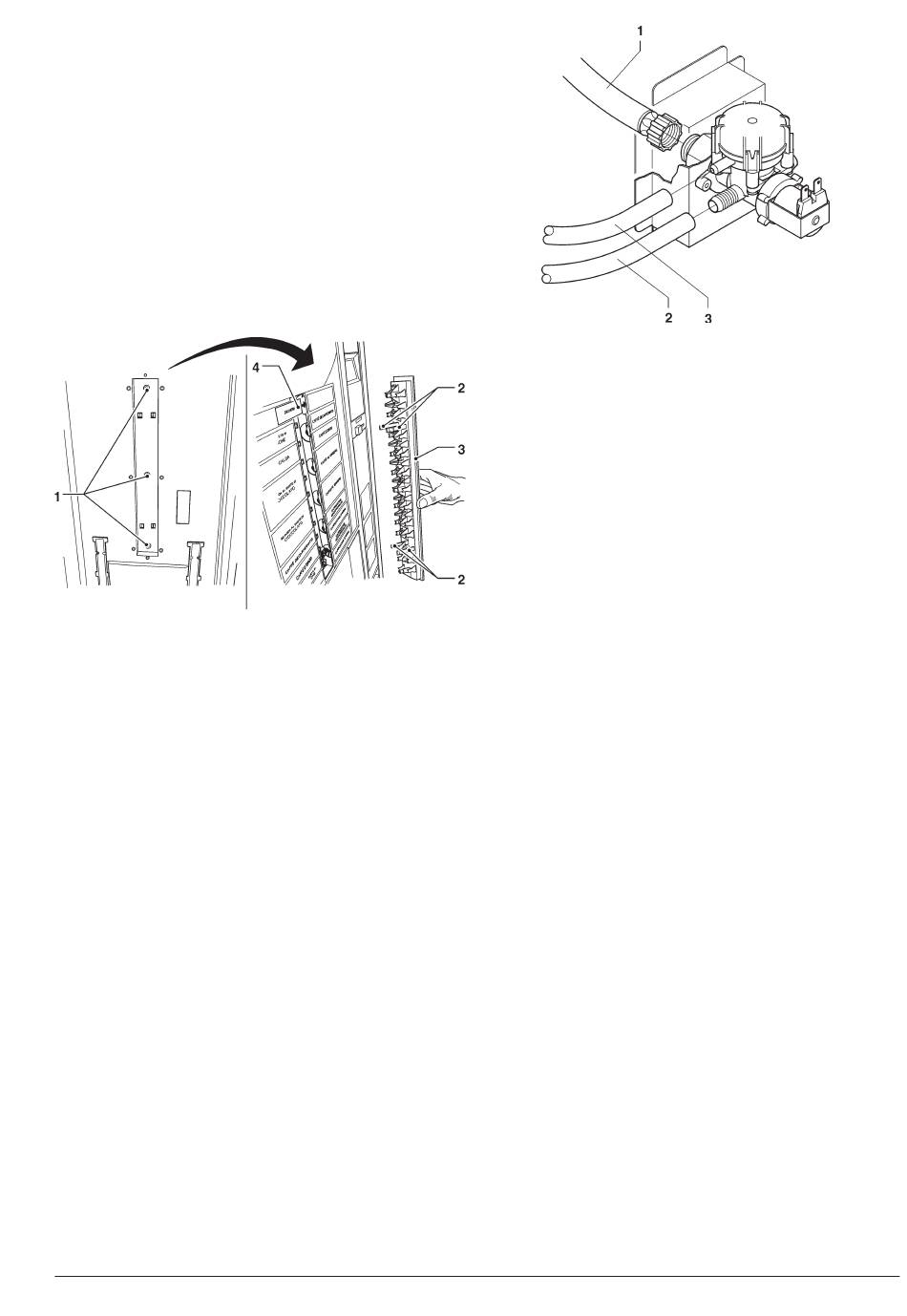

Fig. 17
1- Vis de fixation
2- Ailettes d'accrochage
3- Support des plaquettes
4- Plaquettes des produits
BRANCHEMENT AU RÉSEAU HYDRIQUE
Il faut brancher l'appareil au réseau d'eau potable en
tenant compte des normes en vigueur dans le pays où
l'appareillage est installé.
La pression de l'eau peut varier entre 0,05 et 0,85 MPa
(0,5 - 8,5 bar)
Faire couler l'eau du réseau hydrique jusqu'à ce qu'elle
soit limpide et sans aucune trace de saleté. Avec un
tuyau adapté à supporter la pression de réseau et d'un
type adéquat pour usage alimentaire (diamètre interne
de 6 mm. minimum), connecter le réseau hydrique avec
le raccord 3/4" gaz de l'électrovanne d'arrivée de l'eau
(voir fig. 18).
Il est opportun d'appliquer un robinet sur le réseau
hydrique à l'extérieur de l'appareil, en position
accessible.
© by N&W GLOBAL VENDING S.p.A.
Fig. 18
1- Raccord entrée de l'eau 3/4" gaz
2- Raccord tuyau d'entrée
3- Tuyau de trop plein
d
-
ispositif anti
inondation
L'électrovanne d'arrivée de l'eau (voir fig. 18) est équipée
d'un dispositif anti-inondation, qui permet de bloquer
mécaniquement l'arrivée de l'eau à la suite d'un défaut
de fonctionnement de l'électrovanne ou du mécanisme
de contrôle du niveau de l'eau dans la chaudière.
Pour rétablir le fonctionnement normal, agir de la façon
suivante:
- enlever la tension de l'appareil ;
- faire couler l'eau contenue dans le tuyau de trop plein;
- fermer le robinet du réseau hydrique à l'extérieur de
l'appareil ;
- desserrer le raccord qui fixe le tuyau d'alimentation de
l'électrovanne, pour décharger la pression de réseau
résiduelle, et le resserrer (voir fig. 18) ;
- ouvrir le robinet et mettre l'appareil sous tension
a
douCisseur
L'appareil est fourni sans adoucisseur.
S'il est branché à un réseau d'eau très dure, il est néces-
saire de monter un adoucisseur.
Les adoucisseurs, disponibles en tant qu'accessoires,
doivent être régénérés périodiquement suivant les indi-
cations du fabricant
13
10 2009 3225 - 01
