Connexions électriques
7.2.6 Unités avec un commutateur de transfert automatique (ATS)
Fig. 7-2
86
– Connectez les fils aux points de connexion associés dans le panneau de com-
mande, conformément au schéma de câblage du contrat
Fig. 7-1

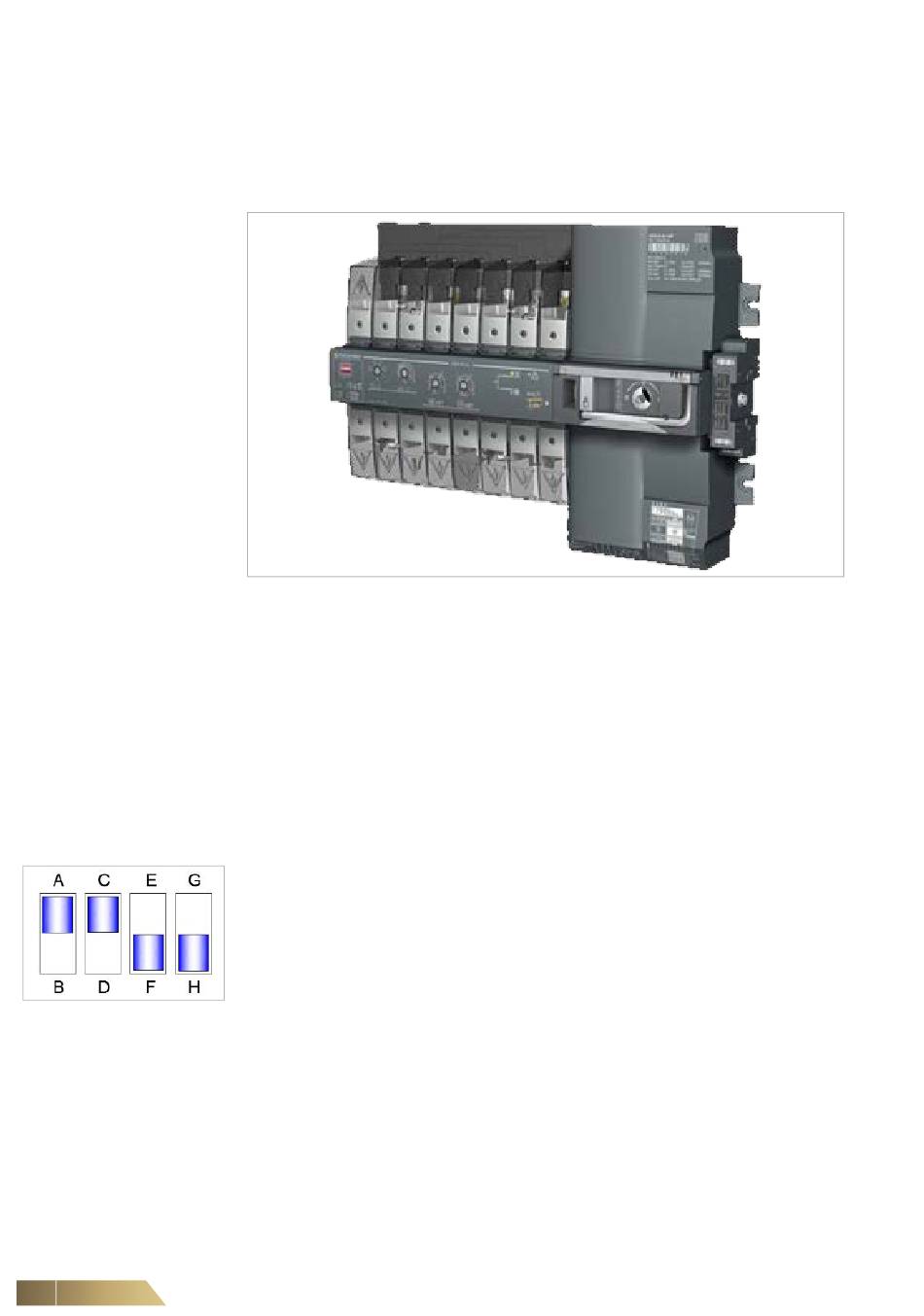

Le commutateur de transfert automatique (ATS) permet de connecter 2 alimentations
secteur à l'unité Multi-DENCO. En cas de panne de courant, le commutateur passe de
l'alimentation « primaire » à l'alimentation « secondaire ». Pendant ce processus, l'ali-
mentation électrique de l'unité est déconnectée. L'ATS dispose d'une minuterie inté-
grée et réglable qui permet de définir le délai avant lequel il peut vérifier et revenir à
l'alimentation « primaire ».
Une commande manuelle peut être effectuée pour choisir l'alimentation électrique en
soulevant le couvercle en plastique transparent et en utilisant la clé Allen fournie. Le
couvercle en plastique transparent doit être entièrement fermé pour activer la fonction
d'inversion automatique.
Les interrupteurs DIP doivent être configurés comme suit :
A =
Alimentation électrique triphasée
C =
50 Hz
F =
Retard de 2 secondes en position « OFF » pendant la procédure de transfert
H =
Transformateur / type de transformateur de l'alimentation
