Pose

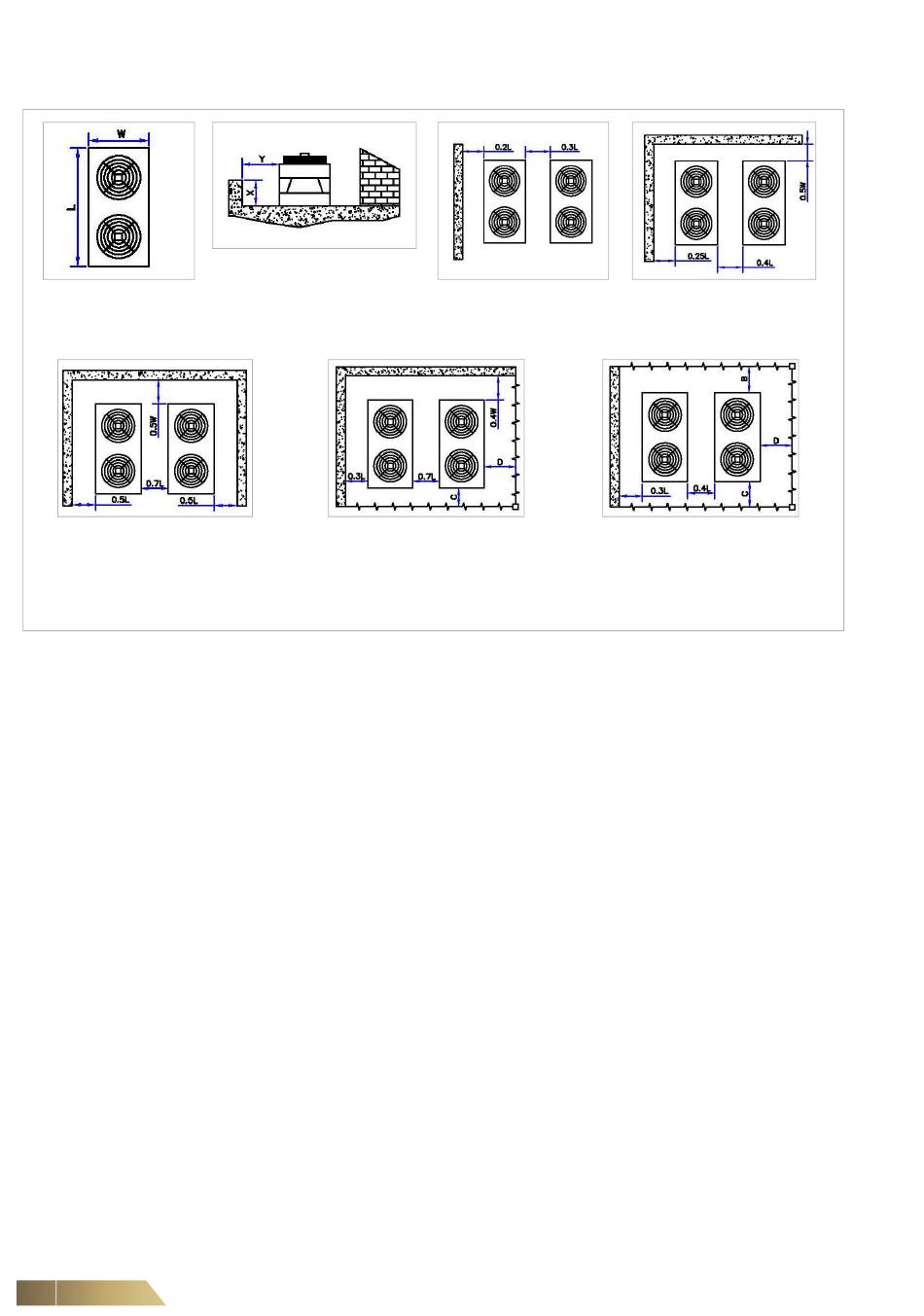

Débit d'air vertical
Définition de « L » et « W »
Lorsque plusieurs unités sont si-
tuées avec des obstacles solides
le long de trois côtés, le côté ouvert
doit apporter de l'air libre à cha-
cune des unités.
Fig. 5-30
5.7
Protection du ventilateur contre le contact
Sur les unités à débit
descendant :
Sur les unités à débit
ascendant :
56
Y doit être supérieur à 2X
Lorsque plusieurs unités sont situées à côté de deux
obstacles solides et de deux sections à persiennes :
C + D > L
La surface libre totale des persiennes ne doit pas
être inférieure à 70 %. La sortie du ventilateur doit
être au même niveau que le haut des persiennes.
Il est extrêmement important que personne ne puisse entrer en contact avec les ven-
tilateurs des unités Multi-DENCO pendant ou immédiatement après leur fonctionne-
ment. Les utilisateurs doivent attendre 5 minutes après l'arrêt d'une unité
Multi-DENCO avant de retirer toute protection de sécurité, afin de s'assurer que les
ventilateurs se sont complètement arrêtés.
Panneaux pleine hauteur - ces unités sont généralement utilisées avec un faux-plan-
cher. Les dalles au sol ne doivent pas pouvoir être retirés sans l'aide d'outils pour une
protection suffisante. Si ce n'est pas le cas, l'installateur doit poser une grille de pro-
tection supplémentaire sous l'appareil pour empêcher l'accès aux ventilateurs.
Grille de soufflage à bas niveau - ces unités sont généralement utilisées avec un
socle. Grâce à la conception du socle, les panneaux ne peuvent pas être retirés sans
l'aide d'outils. Si l'unité est utilisée avec un faux-plancher, les mêmes conditions
s'appliquent que pour les panneaux pleine hauteur.
Si l'unité n'est pas fournie avec l'un des accessoires suivants, l'installateur doit
construire un dispositif de protection contre le contact sur le dessus de l'unité.
Les accessoires sont les suivants :
– Grille de protection de la sortie d'air supérieure (ailettes courbes)
– Conduit de raccordement au plafond
– Décharge d'air horizontale à 1 voie
– Décharge d'air horizontale à 3 voies
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications
Exigences si plus d'une
unité est installée près
d'un mur solide.
Lorsque plusieurs unités sont situées à
côté d'un obstacle solide et de trois sec-
tions à persiennes : B + C + D > L
La surface libre totale des persiennes ne
doit pas être inférieure à 70 %. La sortie
du ventilateur doit être au même niveau
que le haut des persiennes.
Multi-DENCO
Obstacles solides le long de
deux murs quelconques.
