Multi-DENCO
Débit d'air vertical

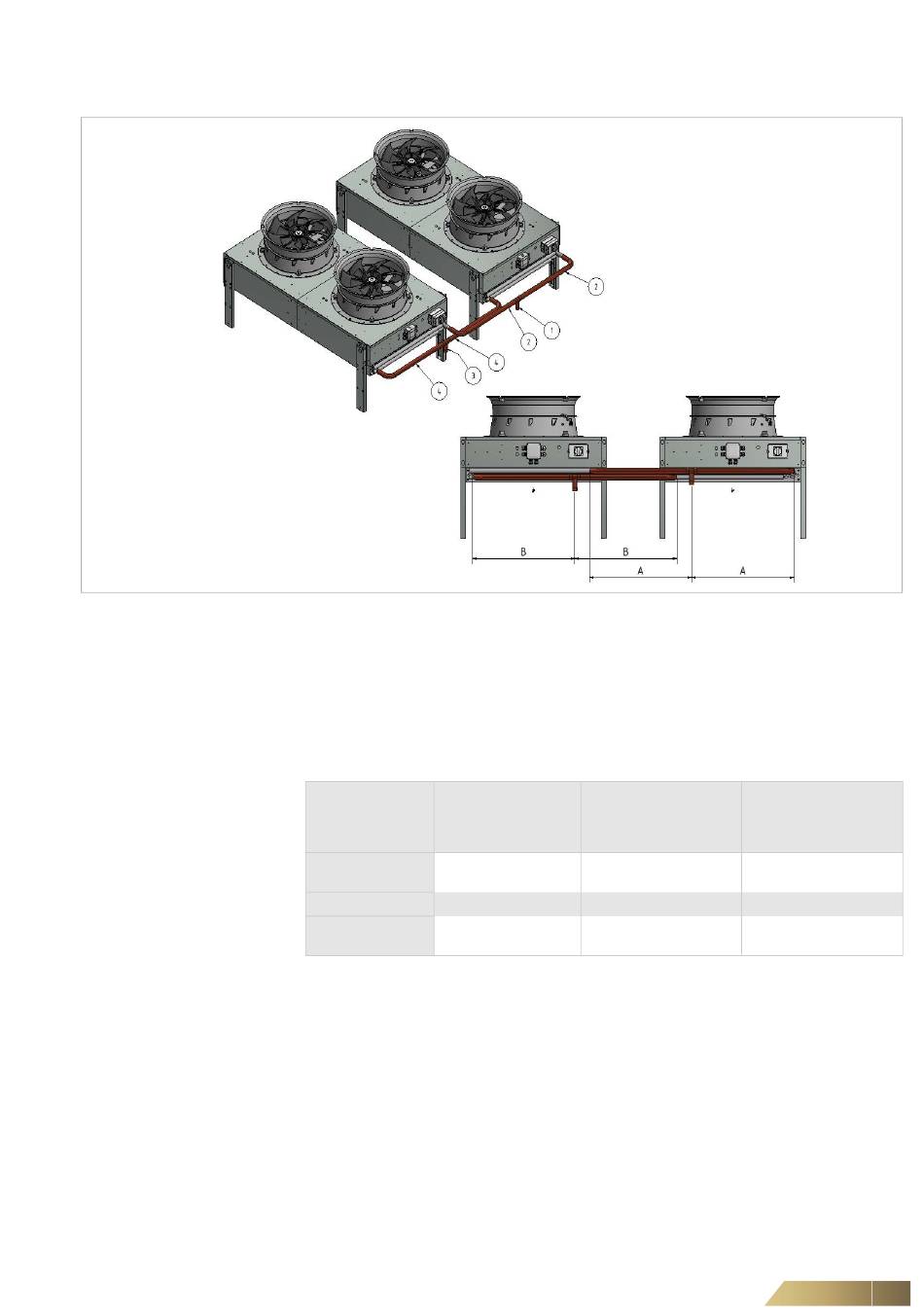

Vue isométrique
Fig. 6-2
6.2.5 Dilatation thermique
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications
Toutes les tuyauteries qui sont soumises à des changements de température se
dilatent et se contractent. L'acheminement et le raccordement de la tuyauterie doivent
être capables d'absorber ce mouvement. Voici un exemple du taux de détente d'une
unité Multi-DENCO :
Fonctionnement des
Tuyau
Température
Conduite de gaz
chaud
Conduite de fluide
Conduite d'aspira-
tion
Tab. 6-4
Les tuyauteries comportant plusieurs coudes et dont les longueurs droites sont courtes
évitent les problèmes de dilatation. Si une tuyauterie longue et droite est inévitable, les
méthodes suivantes peuvent être utilisées :
– Boucles d'expansion
– Décalages
– Les Anacondas (voir les fiches techniques des fabricants pour plus de détails)
doivent être conformes à la norme EN 1736
La boucle d'expansion est généralement située du côté de la conduite la plus chaude.
La boucle d'expansion ou le décalage, en règle générale, doit être situé au milieu sur
la distance entre deux fixations.
La hauteur de la boucle d'expansion est normalement le double de la largeur. L'excep-
tion à cette règle se produit lorsque plus d'une conduite est parallèle dans une tran-
Vue de côté
Détente à 0 °C
tuyaux
Température
mm/m
°C
80
1.35
45
0.76
12
0.20
Raccordements du fluide
Détente à 21 °C
Température
mm/m
1.00
0.41
0.15
63
