Pose
5.5.5 Pompe à condensats
Capacité de la pompe :
Hauteur de refoulement
max. recommandée :
Débit max. :
Capacité de la pompe :
Hauteur de refoulement
max. recommandée :
Débit max. :

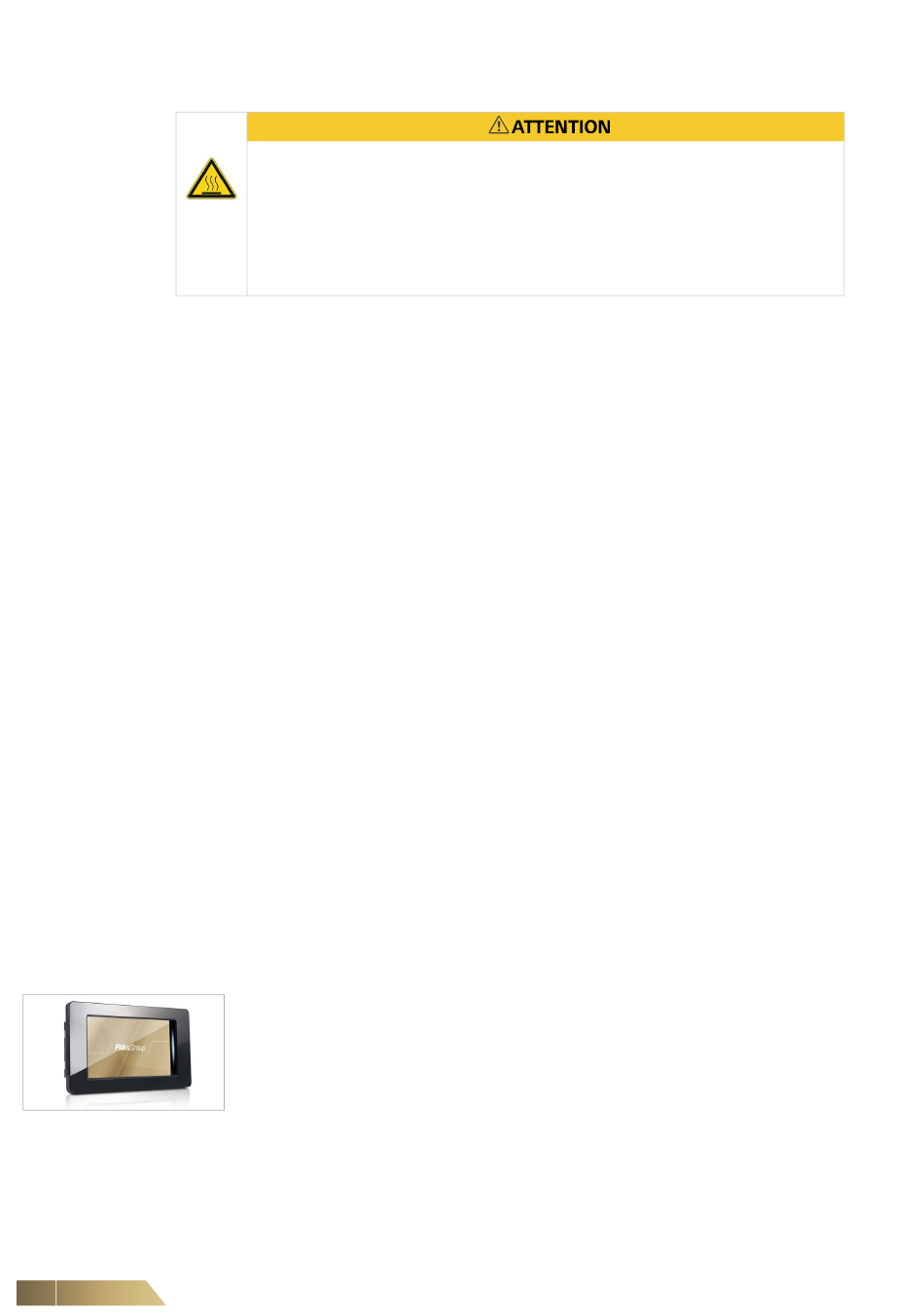

5.5.6 Écran tactile de surveillance à distance
Fig. 5-22
48
Lorsqu'un humidificateur est installé, les condensats collectés dans les bacs
dégouttage et les pompes à condensats peuvent atteindre des températures
proches de l'ébullition. Ce condensat, ou les surfaces avec lesquelles il a été en
contact, peut provoquer des échaudures ou des brûlures.
•
L'installateur doit installer des tubes de condensat adaptés à ces températures.
•
L'installateur doit s'assurer que personne ne peut entrer en contact avec ce fluide,
la tuyauterie ou les zones concernées.
Lors de l'installation d'une pompe à condensats :
•
Ne faites jamais passer les câbles d'alimentation de la pompe à condensats par le
même chemin que les câbles de commande
•
Placez la pompe à condensats avec précaution et protégez-la contre tout
glissement
•
Dans la mesure du possible, tenez compte des besoins futurs en matière d'entretien
lorsque la pompe devra être retirée et nettoyée dans le cadre d'un programme de
maintenance
•
L'installation de la pompe à condensats à l'extérieur du boîtier de l'unité offre le
meilleur accès
•
Il faut veiller à ce que l'entrée et la sortie des condensats ne soient pas placées sous
le ventilateur
•
Veillez à ce qu'aucun tuyau d'alimentation ou d'eau ne puisse entrer en contact avec
le ventilateur. Si nécessaire, installez un support approprié pour le tuyau de
condensats
Pour les pompes à condensats d'eau froide (unités sans humidificateur) :
4 litres
7 mètres
800 litres par heure pour 1 mètre de hauteur de refoulement
180 litres par heure pour 7 mètres de hauteur de refoulement
Pour les pompes à condensats d'eau chaude (unités avec un humidificateur) :
4 litres
7 mètres
850 litres par heure pour 1 mètre de hauteur de refoulement
350 litres par heure pour 7 mètres de hauteur de refoulement
•
L'écran peut être installé jusqu'à une distance de 50 m du régulateur C5-12 dans
l'unité Multi-DENCO.
•
Une alimentation locale de 24 VCA est nécessaire pour alimenter l'écran, ainsi
qu'un câble de données blindé à deux conducteurs qui relie l'écran à la connexion
pLAN du régulateur C5-12. Pour plus de détails, reportez-vous au schéma de
câblage.
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications
Multi-DENCO
