75
74
1
74.3
66
3
74.2
73
74.1
75
67
67
68
72
74.3
66
68
ELEMENTI DI FISSAGGIO / PIECES DE FIXATION
FIXING PARTS / BEFESTIGUNGSELEMENTE
Pos.
74.2
74.1
74
74.1
74.2
75
74.3
(I)

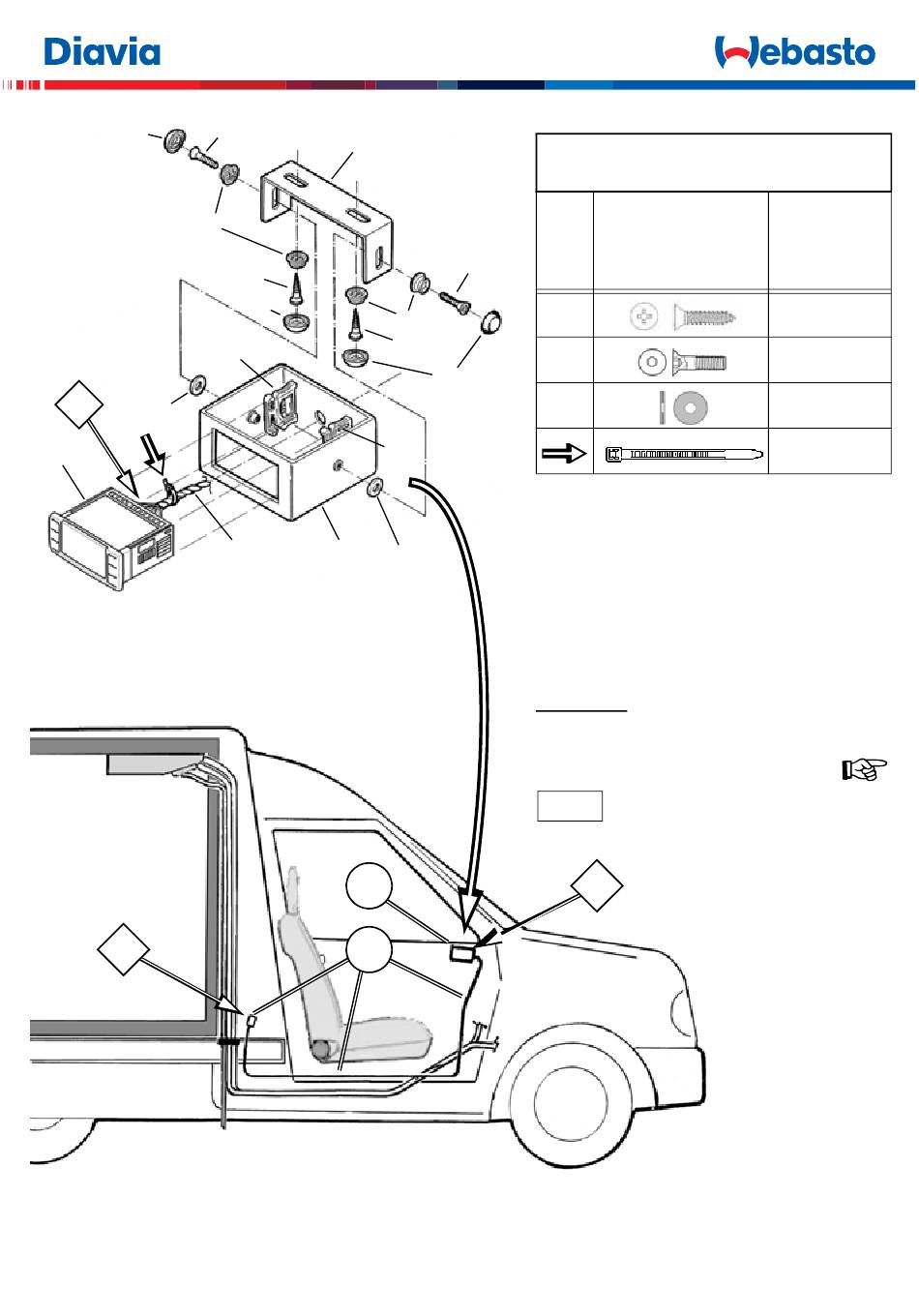

Installazione del Display comandi sul cruscotto me-
diante utilizzo di supporto.
Eseguire i collegamenti dell'impianto elettrico "68" al di-
splay comandi "66", inserendo i cavi attraverso il foro
predisposto sul supporto e seguendo le indicazioni dello
schema elettrico allegato. Alloggiare il display all'interno
del supporto utilizzando per il suo bloccaggio i supporti
laterali "67", forniti unitamente al display. Abbinare al
supporto la staffa di fissaggio.
ATTENZIONE: per ragioni di sicurezza, fissare il con-
trollore sul cruscotto, nel lato a sinistra del volante
(lato destro per guida RHD).
15A
18
ELEMENTOS DE FIJACION
Tipologia
Typologie
Typology
Tipologie
Tipologia
1
Descrizione
Description
Description
Beschreibung
Descripción
3,9 x 13
M4 x 16
4 x 16 x 1,5
Fascetta a strappo
