3 Installation – recommandations générales
3.3.2 Câbles pour moteur
Au cas où les câbles sont de la fourniture de SKF, se référer à la
documentation du moteur ou du variateur pour connaître les carac-
téristiques et le schéma de câblage des câbles fournis La référence
du câble est inscrite sur le câble lui-même ou sur l'emballage
associé
En cas de problème, contacter votre interlocuteur local SKF

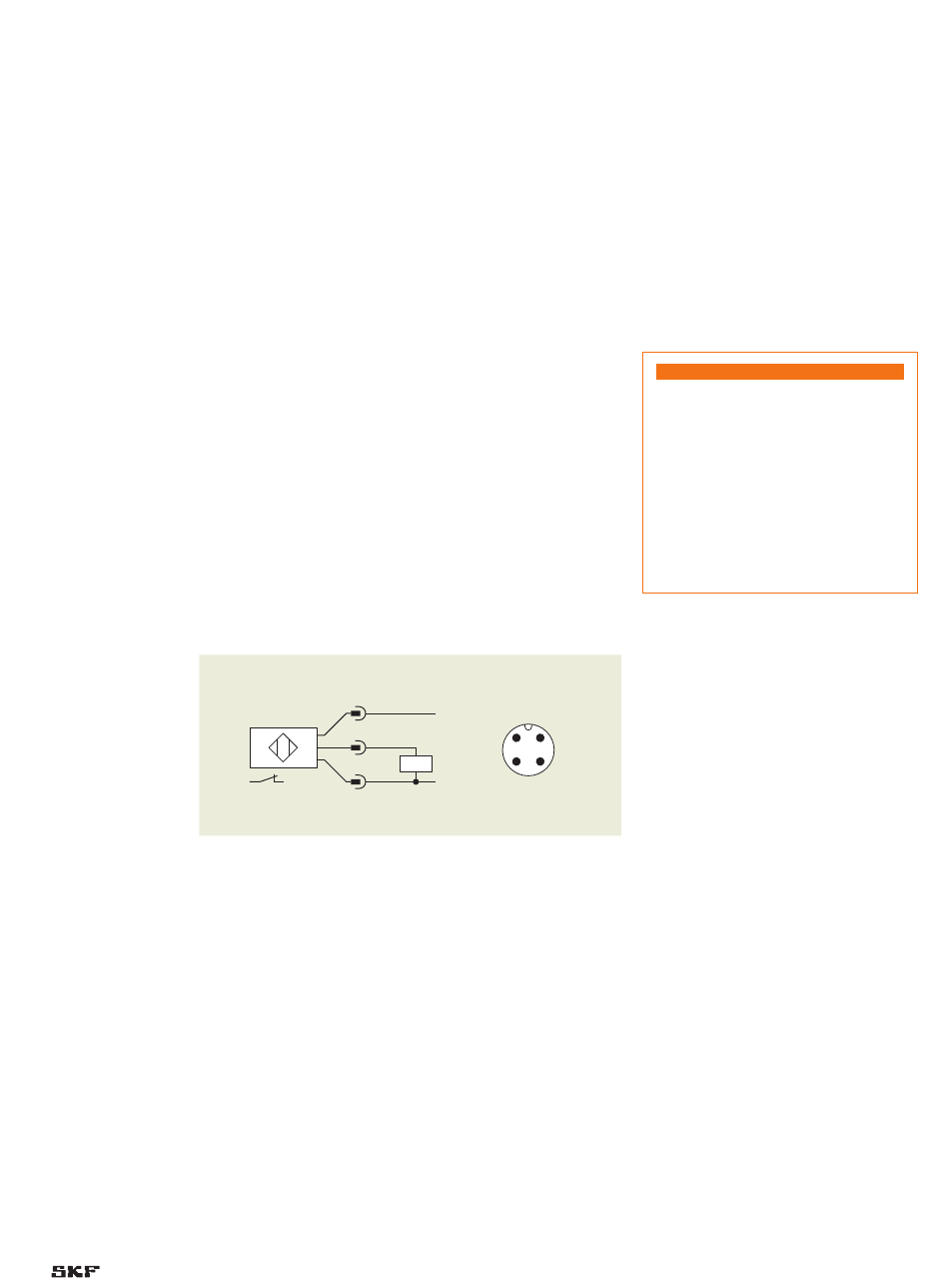

3.3.3 Capteurs fins de course
3.3.3.1 Description
Au cas où cette option a été prise, les informations suivantes
seront nécessaires pour le branchement correct des fins de course :
Fabricant:
Référence fabricant:
Type de capteur:
Technologie:
Sortie:
Tension d'alimentation
(V DC):
Consommation (mA):
Courant de sortie max.
(mA):
Connexion:
Se référer à la documentation du fabricant du variateur pour
savoir à quelles entrées numériques les fins de course peuvent être
connectés
IFM Electronic (ou équivalent)
IFC207 (ou équivalent)
inductif
DC PNP
normalement fermée
24
<10 (sous 24V DC)
100
connecteur M12x1
1
L+
2
2
3
3
L–
AVERTISSEMENT
Toutes les données techniques données ci-
dessus sont issues du catalogue du fabricant
au moment où cette notice a été éditée
Elles sont données à titre informatif Si le
fabricant des fins de course modifiait ces
données, SKF ne pourra être tenu respon-
sable des problèmes soulevés par ces chan-
gements Veuillez vérifier ces informations
auprès du fabricant de fins de course avant
de les installer
1
4
19
