4.3

Composition de la fourniture

La composition de la fourniture dépend de la configuration de votre produit. En
règle générale, celle-ci se présente comme suit :
1
1x
15
12
1x
7
2x

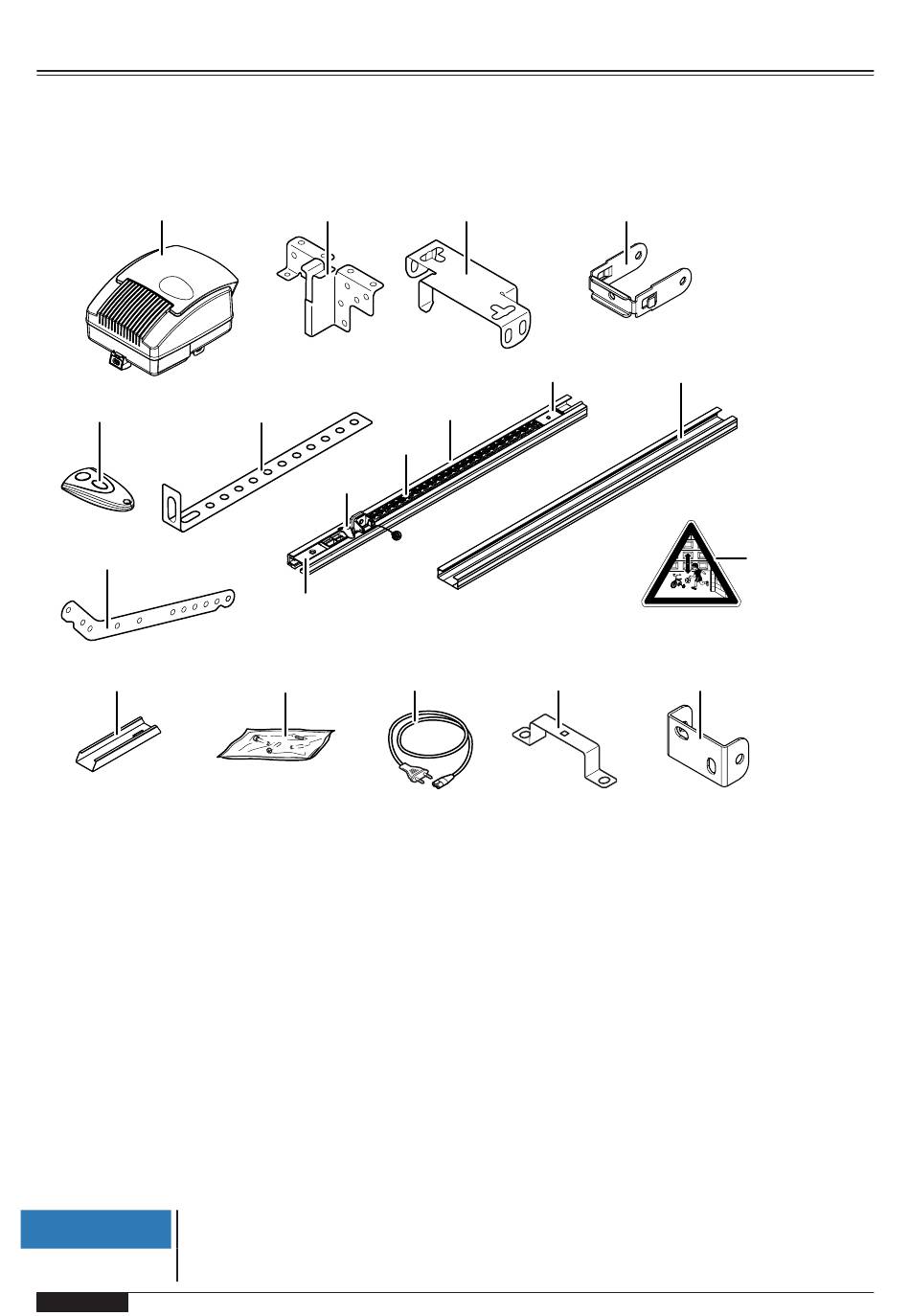

Fig. 4: Composition de la fourniture
1. Tête de commande et d'entraînement avec
module LED
2. Pignon moteur*
3. Rail de guidage (exemple de modèle), côté
motorisation*
4. Coulisseau mobile*
5. Courroie crantée ou chaîne*
6. Poulie de renvoi*
7. Raccord de rail de guidage (exemple de modèle)* 17. Cordon secteur, longueur 1,2 m
8. Rail de guidage (exemple de modèle), côté porte* 18. Étrier de fixation
9. Dispositif de tension*
10. Fixation murale*
*En option
AVIS
Vérifiez que les vis et les supports fournis sont adaptés au mon-
tage sur place, compte tenu des conditions locales et du bâtiment.
86 - FR
11
1x
16
4x
4
2
14
1x
1x
13
1x
6
3
1x
5
17 18
2x
11. Console de connexion de la porte
12. Bielle
13. Suspente centrale
14. Sachet de vis
15. Émetteur portatif (en fonction du modèle)*
16. Fixation plafond
19. Étiquette d'avertissement
9
1x
8
2x
1x
19
Automatic Door
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
10
1x
