BTL7-V50T-M _ _ _ _ -A/B/Y/Z(8)-C003
Sistema magnetostrictivo de medición de posición – forma constructiva de varilla
7
Accesorios (continuación)
7.3

Conectores

7.3.1 Cable de alimentación, confeccionado con
conector M8 recto
– Conector recto o acodado, recubierto, confeccionado
– Conector hembra M8, 4 polos
32.2

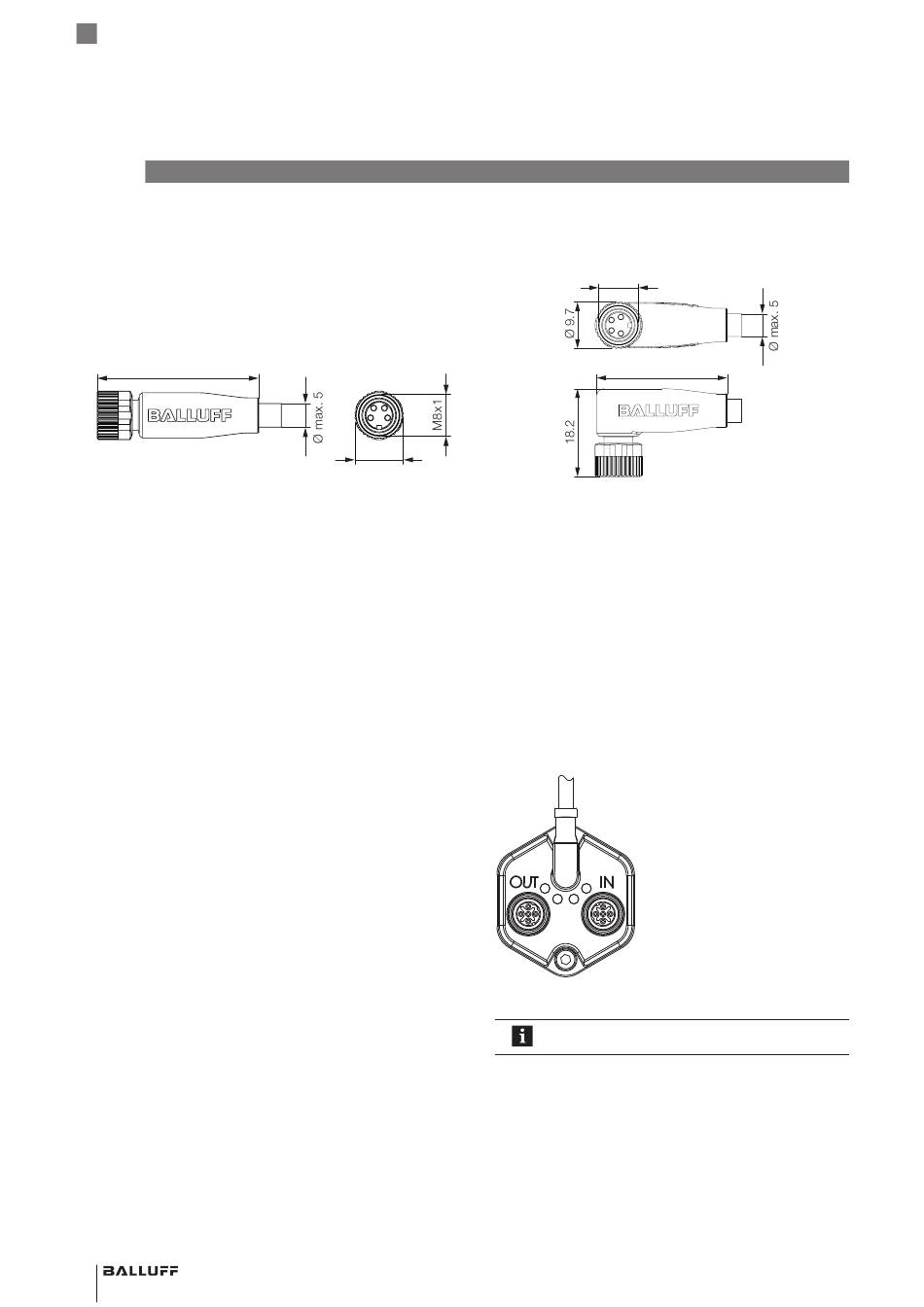

Fig. 7-3: Conector con hembra recto
Modelo
BCC M314-0000-10-014-PS0434-020
BCC M314-0000-10-014-PS0434-050
BCC M314-0000-10-014-PS0434-100
Ejemplos:
BCC M314-0000-10-014-PS0434-020 = longitud de
cable 2 m
BCC M314-0000-10-014-PS0434-050 = longitud de
cable 5 m
16 español
7.3.2
Ø 9.7
Fig. 7-4:
Código de
pedido
Modelo
BCC02N5
BCC02N6
BCC M324-0000-10-014-PS0434-020
BCC02N7
BCC M324-0000-10-014-PS0434-050
BCC M324-0000-10-014-PS0434-100
Ejemplos:
BCC M324-0000-10-014-PS0434-020 = longitud de
cable 2 m
BCC M324-0000-10-014-PS0434-050 = longitud de
cable 5 m
Fig. 7-5:
Cable de alimentación, confeccionado con
conector M8 acodado
M8x1
27
Conector con hembra acodado
Cable de alimentación BCC M324-...
Asignación de pines, véase la tabla 4-2.
Código de
pedido
BCC02NH
BCC02NJ
BCC02NK
