Outils; Installation Hotte Sortie Extérieure - Venmar HO50200 Manuel De L'utilisateur

7/8
4 3/8
2 3/8
20
10
163° 3
1 5/8 2 1/4
2 1/2
2 5/8
10 3/4
21
24 1/2
29 7/8
HO5XXXX - 29 7 / "
8
HO6XXXX - 35 7 / "
8
3

OUTILS

OUTILS NÉCESSAIRES POUR L'INSTALLATION DE LA HOTTE
- 1 tournevis étoile #2 ou carré #1.
- 1 marteau (pour dégager le trou d'accès de l'alimentation
électrique et le trou d'évacuation).
- 1 ciseau à tôle (pour faire l'ajustement des conduits).
- 1 paire de pinces (pour faire l'ajustement des conduits).
Attention:
Pour éviter les risques d'incendie et pour évacuer l'air vicié convenablement,
assurez-vous d'évacuer l'air à l'extérieur ou recirculer l'air à l'aide du module au
charbon HO 50950. La sortie d'air vicié ne doit jamais déboucher dans une chem-
inée utilisée comme évacuateur de gaz ou de fumée. Ne pas évacuer l'air vicié à
l'intérieur d'un mur, d'un plafond, d'un vide sanitaire, de l'entretoit ou d'un garage.
4 INSTALLATION HOTTE SORTIE EXTÉRIEURE
1
2
9 7/8
5 1/2
3
20
10
163° 3
1 5/8 2 1/4
2 1/2
2 5/8
10 3/4
21
24 1/2
29 7/8
HO5XXXX - 29 7 / "
8
HO6XXXX - 35 7 / "
8
3
3
a)
b)
Avertissement: Le dessous de la hotte doit être à 50 cm (20") minimum
de la surface de cuisson. Au-dessus de la surface d'une cuisinière au
gaz, la distance doit être de 60 cm (24") minimum.

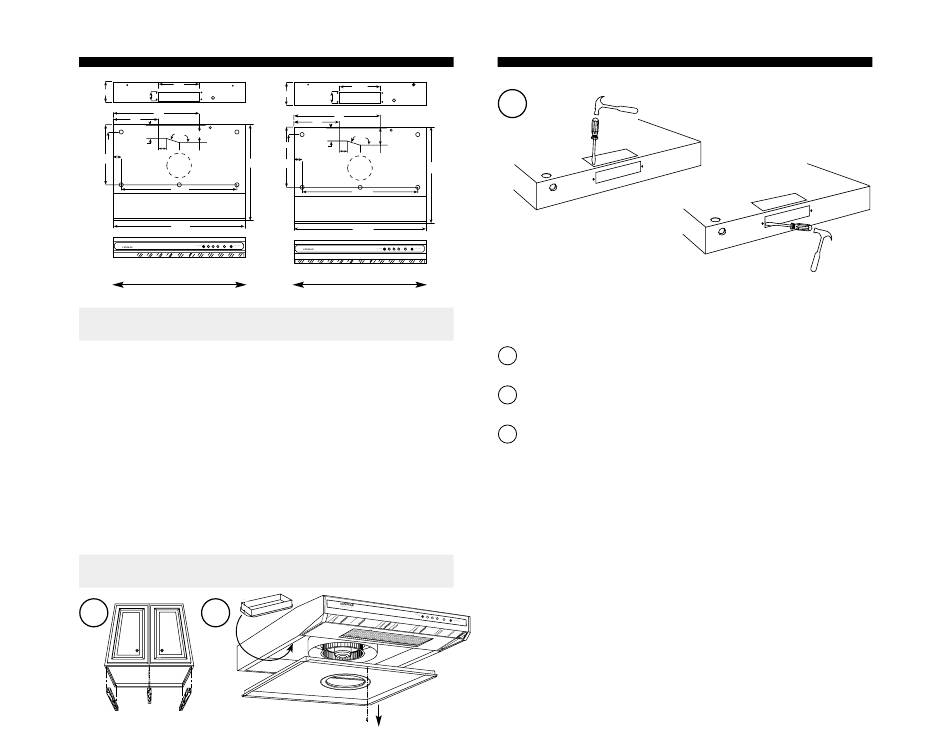

Si le fond de l'armoire est en retrait, fixez trois baguettes de bois
1
aux emplacements prévus pour les vis d'assemblage.
Enlevez le dessous de la hotte en dévissant la vis.
2
* Faire attention, ne pas toucher à la plaque électronique.
3 Déterminez si la sortie évacue sur le dessus (3a) ou à l'arrière
(3b) de la hotte. Dégager la sortie d'évacuation appropriée à
l'aide du marteau et du tournevis.
La transition circulaire idéale à un tuyau rectangulaire de 3-1/4"
x 10" (8,25 cm x 25,4 cm) est de 6" (15,24 cm) de diamètre. Pour
obtenir les performances affichées par Venmar Ventilation, il est
fortement conseillé de suivre cette recommandation.
NOTE Il est recommandé de bien préparer le conduit pour le mur afin
de recevoir l'adaptateur. Assurez-vous que l'adaptateur s'insère libre-
ment dans le conduit avant de procéder à l'installation. L'utilisation de
l'adaptateur est fortement recommandée pour un meilleur rendement.
Si vous avez acheté la hotte Venmar pour remplacer une autre hotte et
que vous utilisez la sortie du dessus, prenez note que la localisation de
la gaine d'évacuation peut varier d'un manufacturier à l'autre.
4
