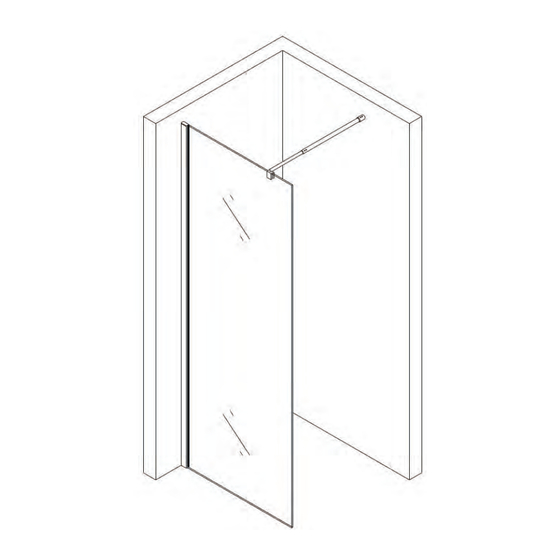

- Page 1 DUSCHKABINE EX101 MONTAGEANLEITUNG Stand APR 2016...
-
Page 2: Benötigtes Werkzeug
Duschkabine EX101 Herzlichen Glückwunsch und vielen Dank, dass Sie sich für den Kauf dieser Duschkabine entschieden haben! BENÖTIGTES WERKZEUG LIEFERUMFANG... - Page 3 HINWEISE Hinweis: Alle Schrauben, die in Verbindung zum Glas sind, bitte nicht mit einem Akkubohrer anziehen, nur per Hand. Als Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. 15mm Außenkante des Profils bis zur Außenkante Duschtasse, bzw. der Richtwert der Strecke A gemäß Zeichnung.
-
Page 4: Montage
Duschkabine EX101 MONTAGE Setzen Sie das Aluminium-Profil an die Wand, richten Sie das Profil, wie auf dem Bild unten zu sehen, mit Hilfe der Was- serwaage aus und markieren Sie die Bohrlöcher mit einem Stift. Bohren Sie die Löcher und verschrauben Sie das Profil mit Hilfe der Schrauben. Bitte benutzen Sie ausschließlich Dübel... - Page 5 1. Setzen Sie die kleine Gummipuffer zwischen Glas und Duschtasse 2. Schieben Sie nun die festen Glaselemente in die Aluminiumprofile Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
- Page 6 Duschkabine EX101 Installieren Sie die Dichtung zwischen festem Glas und Aluminium Profil.
- Page 7 Setzen Sie nun die Haltestange zwischen Wand und Glas und verschrauben Sie diese wie auf dem Bild zu sehen.
- Page 8 Duschkabine EX101 1. Setzen Sie die Abdeckung auf die Aluminiumschiene. 2. Versiegeln Sie das Aluminium-Profil zur Wand hin und an der Glasscheibe unten mit Silikon.
- Page 9 WARTUNG 1. Nutzen Sie ausschließlich ein weiches Tuch sowie klares Wasser, um die Profile und Gläser der Duschabtrennung zu reinigen. 2. Bitte nutzen Sie keine ätzende Chemikalien oder Reinigungsmittel, um die Duschkabine zu reinigen. 3. Vermeiden Sie die Reinigung mit Kratzer verursachenden Gegenständen. Für hartnäckige Flecken können Sie mit niedrigkonzentriertes Essig reinigen, wenn Sie im Anschluss mit viel Wasser ausspülen.
- Page 10 Paroi de douche EX101 Notice de Montage AVR 2016...
- Page 11 Paroi de douche EX101 Outils necessaires Contenu de la livraison...
- Page 12 Remarques Veuillez prendre les dimensions suivantes en considération: Toutes les vis qui sont connectées au verre sont à serer à la main uniquement! Comme référence pour le positionnement des profilés de la paroi lors de l‘utilisation d‘un receveur sont d‘environ 15 mm bord externe du profilé...
- Page 13 Paroi de douche EX101 MONTAGE Placez le profilé en aluminium contre le mur, orientez-le comme on le voit sur l’image ci-dessous, en utilisant un niveau à bulle et en marquant les trous avec un crayon. Percez les trous et fixer le profile à l’aide des vis. Veuillez n’utiliser que des chevilles et des vis qui conviennent à votre...
- Page 14 1. Mettez les tampons caoutchous entre le verre et le receveur 2. Faites glisser l’élément fixe en verre dans les prifils en aluminium Important: le côté intérieur de l élément en verre de la paroi est revêtu d’un nanofilm et le côté extérieur est marqué par des repères.
- Page 15 Paroi de douche EX101 Installez le joint entre le verre fixe et le profil en aluminium.
- Page 16 Insérer la tige de support entre le mur et le verre et le visser de voir ce dans l‘image.
- Page 17 Paroi de douche EX101 Mettez la protection sur le profilé en aluminium puis sceller le profilé direction mur et en bas de la paroi en verre avec du silicone.
- Page 18 Entretien et précautions d’usage 1. Nous vous recommandons d’utiliser un chiffon doux et de l’eau claire pour nettoyer les profilés et les vitres de votre douche. 2. En aucun cas n’utiliser de produits détachant ou détergents agressifs pour le nettoyage. 3.
