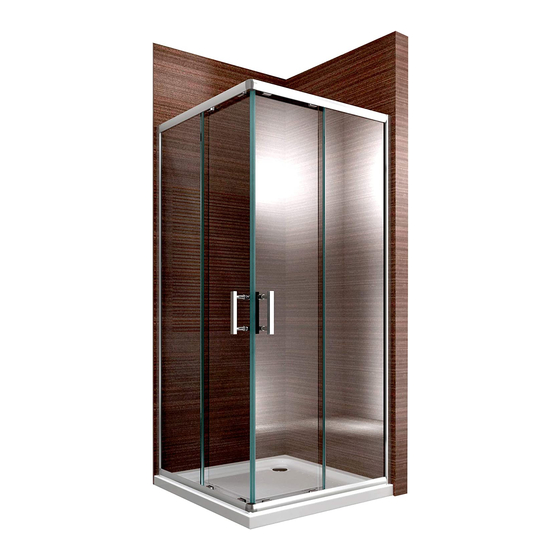

- Page 1 PAROI DE DOUCHE EX506 NOTICE DE MONTAGE Septembre 2017...
- Page 2 Paroi de douche EX506 OUTILS NÉCESSAIRES CONTENU DE LA LIVRAISON...
- Page 3 REMARQUES Toutes les vis qui sont connectées au verre sont à serrer à la main uniquement! La référence pour le positionement des profilés de paroi est d´environ 15mm de la péripherie du profil du bord extérieur de la baignoire. VEUILLEZ NOTER QUE : Certains de nos modèles peuvent-être montés des deux côtés.
- Page 4 Paroi de douche EX506 MONTAGE Disposez ensuite le profilé en aluminium, comme sur l´image en dessous, à l´aide du niveau à bulle puis marquez les trous avec un crayon. Faites les trous sur le mur et vissez le profilé à l´aide des chevilles.Veuillez n´utiliser que des chevilles et des vis qui...
- Page 5 Utilisez les vis 4x30 pour relier les rails en aluminium supérieur et inférieur au profilé en aluminium comme ci-dessous.
- Page 6 Paroi de douche EX506 Glissez les éléments en verre fixe dans les profilés en aluminium comme ci-dessous. Glissez d‘abord le verre dans le profil mural, puis faites glisser le joint d’étanchéité entre le profil mural et le verre de haut...
- Page 7 Installez le cadre dans les profilés en aluminium de la paroi comme ci-dessous.
- Page 8 Paroi de douche EX506 Connectez maintenant les deux côtés à l’aide de l’angle en plastique comme ci-dessous.
- Page 9 Installez les roulettes supérieures et inférieures sur les portes en verre, les roulettes avec boutons ressort sont pour le bas, les roulettes sans boutons ressort sont pour le haut. Important: Les roulettes du haut sont réglables. Si vous deviez constater que les roulettes ne glissent pas uniformement sur le rail, vous pouvez les régler avec la clé...
- Page 10 Paroi de douche EX506 Insérez maintenant les portes en verre dans le rail en aluminium comme ci-dessous. En appuyant sur les roulettes de la porte en verre, vous pouvez facilement nettoyer la porte vitrée.
- Page 11 1. Fixez les bandes magnétiques sur la porte. 2. Placez le joint plat entre le profilé en aluminium et le verre. 3. Percez les trous dans le profilé en aluminium et connectez l’élément fixe avec le profilé mural en utilisant les vis 4x16.
- Page 12 Paroi de douche EX506 1. Installez les freins pour les les roulettes dans les rails de douche. 2. Montez les poignées. 3. Installez le joint d’étanchéité sur la partie fixe et la porte vitrée. 4. Mettre les couvercles de protection sur le dessus des rails en aluminium.
