Instalación de el chimenea
de la brida inferior en el lugar más

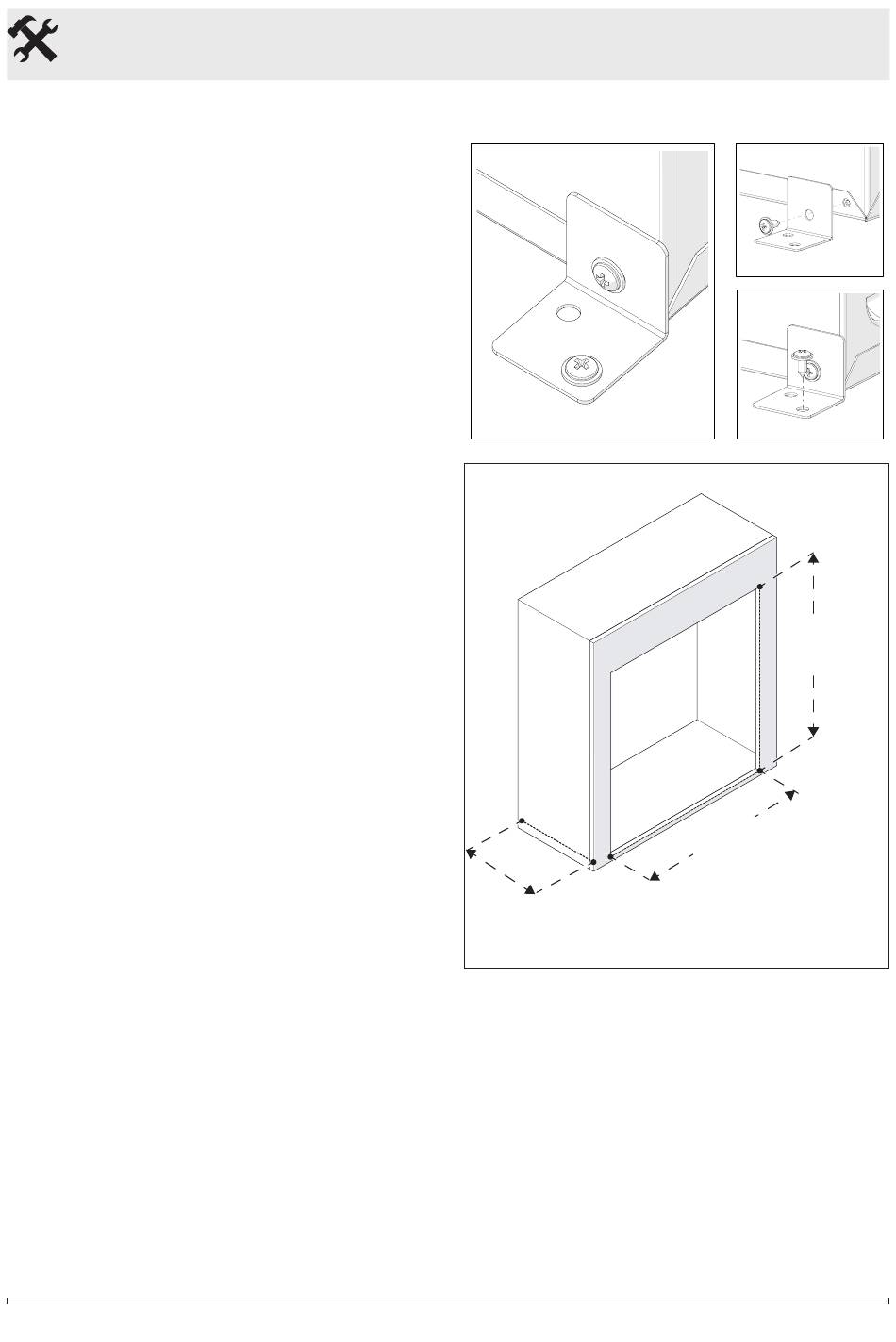

Figura 2
apropiado para asegurar y utilizar
el soporte en L y el tornillo que se
quitó conectar a la chimenea para
el chimenea repisa de la chimenea.
(Figura 2)
!
NOTA: No hay agujeros de guía
previstas para el L-soportes de la
repisa de la chimenea.
Si no está instalando la unidad en
una repisa de Dimplex, las dimensio-
Figura 3
nes de la abertura de la chimenea
requeridos son los siguientes: 21 ¼
pu. (540 mm) de ancho x 21 ⅝ pu.
(550 mm) de alto x 7 ¼ pu. (184 mm)
de profundo (Figura 3).
21 ⅝ pu.
La caja de fuego se va a instalar en
(550 mm)
la parte delantera de la repisa de la
chimenea y se inserta de manera
que las bridas están alineadas con
la superficie frontal de la repisa de la
chimenea.
21 ¼ pu.
(540 mm)
7 ¼ pu.
(184 mm)
