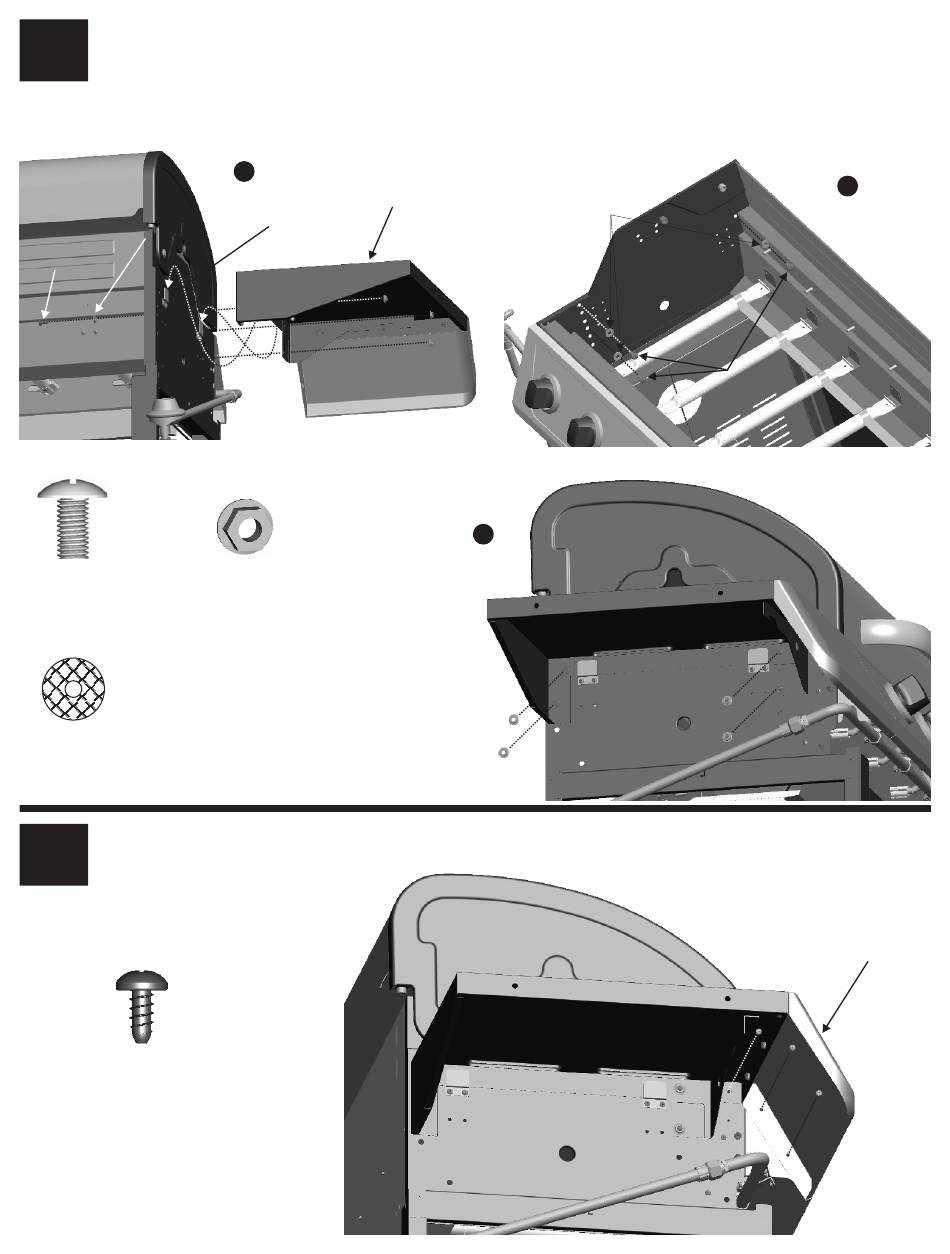

Fixez la partie latérale de la tablette latérale gauche aux pattes de support sur le côté du foyer. À l'arrière du foyer, insérez une
9
rondelle en fibre de 7 mm et une vis nº ¼-20 × ½ po, tel qu'illustré (A).
•
À l'intérieur du foyer, fixez la tablette latérale gauchel au moyen de 3 rondelles en fibre de 7 mm et de 3 vis nº ¼-20 × ½ po, tel
qu'illustré (B).
•
Fixez la tablette latérale gauche au moyen d'écrous d'accouplement nº ¼-20, tel qu'illustré (C).
Rondelle en
fibre de 7mm
Vis à métal
nº 1/4-20×½ po
Arrière du foyer
Vis à métal
Écrou d'accouplement
nº 1/4-20×½ po
Qté : 4
Rondelle en fibre
de 7mm
Qté : 4
•
Fixez la bordure au foyer à l'aide vis autotaraudeuse nº 8×3/8 po.
10
Vis autotaraudeuse
nº 8×3/8 po
Qté : 3
A
Tablette latérale gauche
Patte de support
nº 1/4-20
Qté : 4
Rondelle en fibre
7mm
C
B
Vis à métal
nº 1/4-20×½ po
Bordure, tablette du
brûleur latéral
