ASSEMBLAGE

•

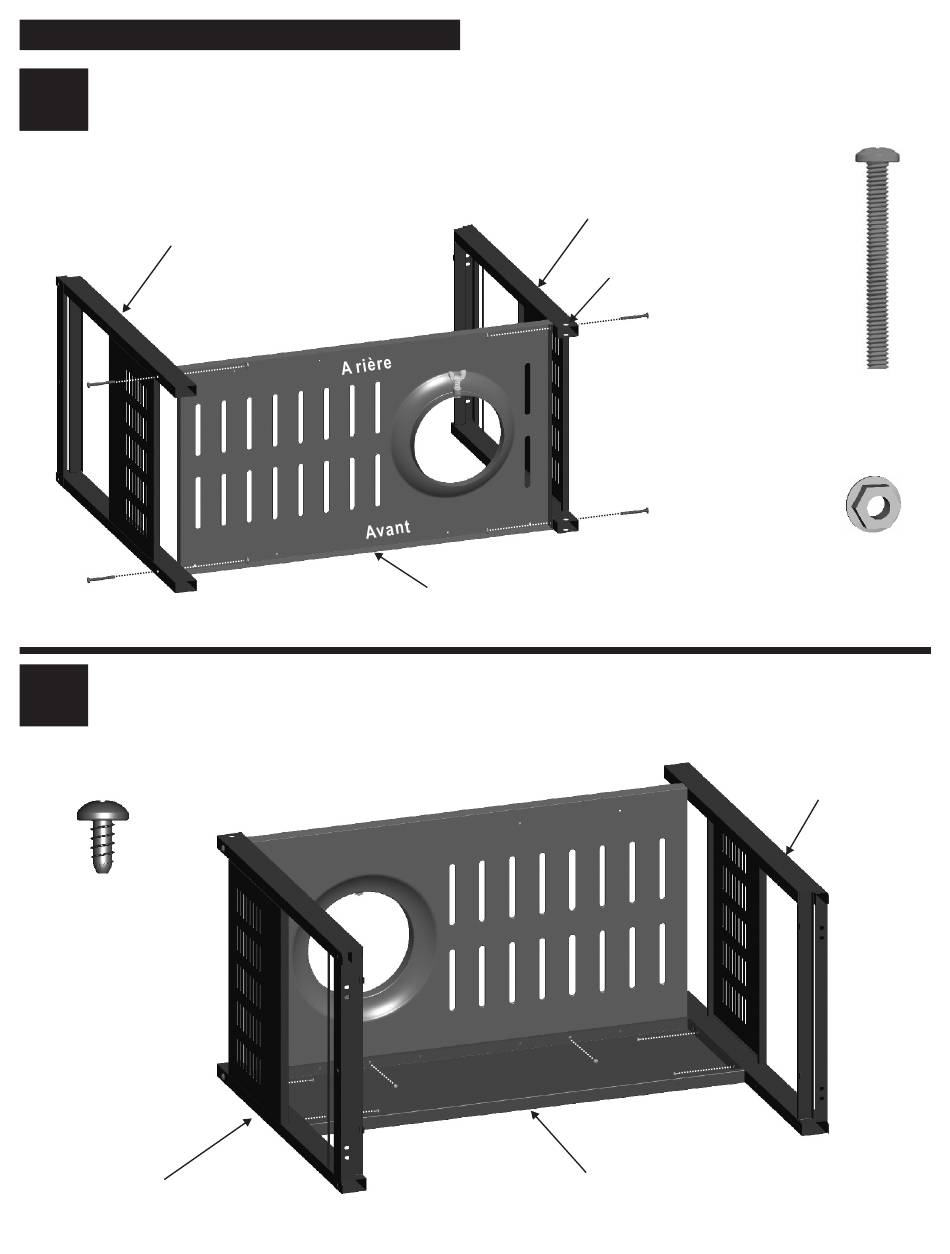

Placez la tablette inférieure entre les panneaux latéraux en orientant l'orifice découpé pour la bouteille de GPL vers la gauche.
1 1
Fixez aux panneaux latéraux de gauche et de droite au moyen de 2 vis à métaux nº ¼-20 × 2-3/8 po et de 2 écrous
d'accouplement nº ¼-20 à l'avant, et de 2 vis à métaux nº ¼-20 × 2-3/8 po et de 2 écrous d'accouplement nº ¼-20 à l'arrière.
Panneau latéral
de droite
•
Placez le panneau avant inférieur entre les panneaux latéraux, tel qu'illustré. Fixez aux panneaux latéraux de droite et de gauche
2
au moyen de 4 vis à tôle nº 8 × 3/8 po. Ensuite, fixez à la tablette inférieure au moyen de 2 vis à tôle nº 8 × 3/8 po.
Vis à tôle
nº 8 × 3/8 po
Qté. 6
Panneau latéral de
gauche
18
Panneau latéral
de gauche
Tablette inférieure
Tablette inférieure
Panneau avant inférieur
Trou pour essieu
Vis à métaux
nº ¼-20 × 2-3/8 po
Qté. 4
Écrou
d'accouplement
nº ¼-20
Qté. 4
Panneau latéral
de droite
