7 | Installation des tuyauteries
7.3.4 Réalisation du séchage par le vide
Guide de référence installateur
42
REMARQUE
TOUJOURS utiliser une solution de détection de bulles recommandée par le
revendeur.
Ne JAMAIS utiliser d'eau savonneuse:
▪
L'eau savonneuse peut provoquer la fissuration des composants, tels que les
écrous évasés ou les bouchons de vanne d'arrêt.
▪
L'eau savonneuse peut contenir du sel, qui absorbe l'humidité qui gèlera lorsque
la tuyauterie refroidira.
▪
L'eau savonneuse contient de l'ammoniac qui peut entraîner la corrosion des
raccords évasés (entre l'écrou évasé en laiton et l'évasement en cuivre).
1 Chargez le système avec de l'azote jusqu'à une pression de jauge d'au moins
200 kPa (2 bar). Une pression de 3000 kPa (30 bar) est recommandée pour
détecter les petites fuites.
2 Vérifiez l'étanchéité en appliquant une solution de détection de bulles sur
tous les raccords.
3 Purgez entièrement l'azote.

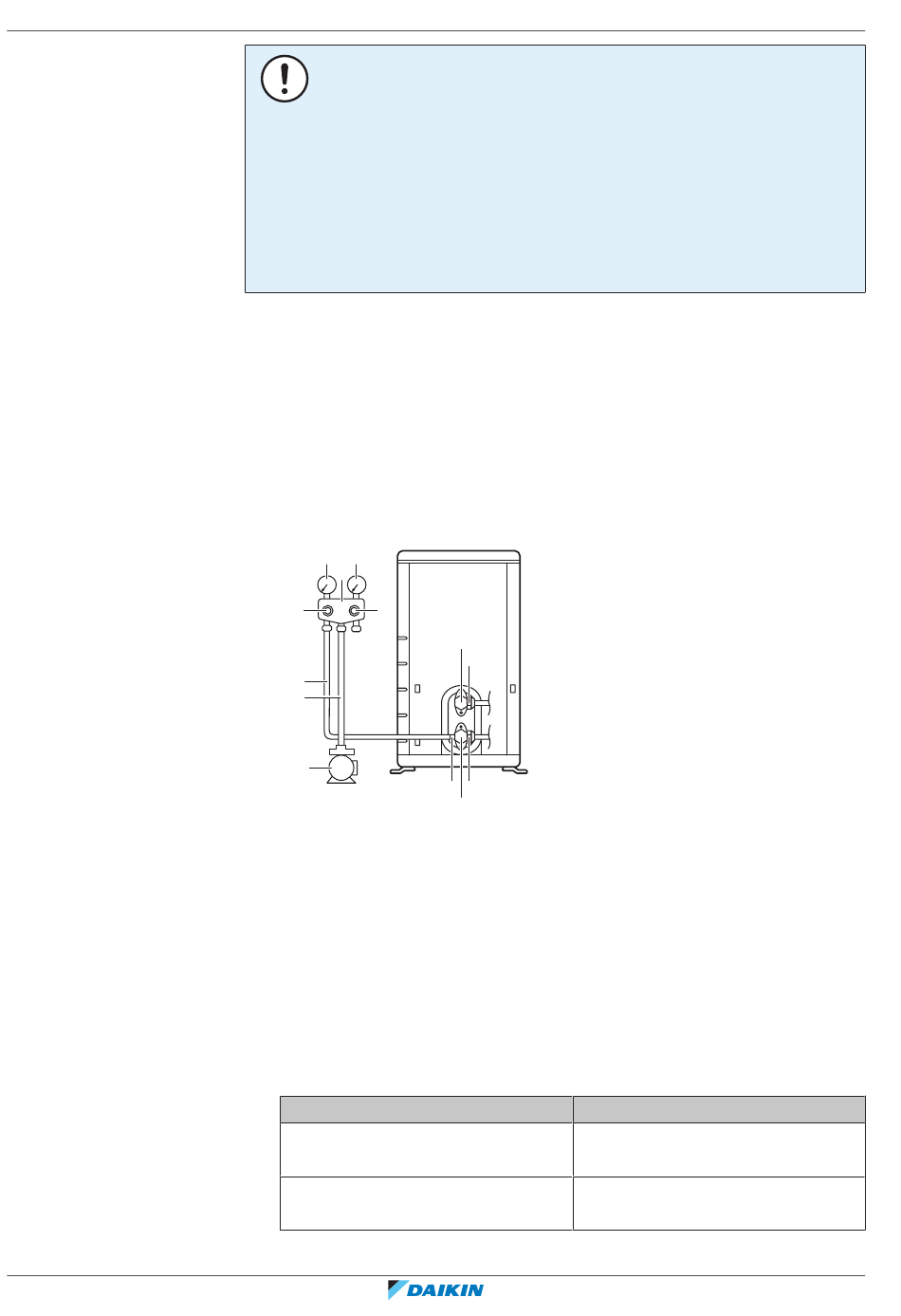

Raccordez la pompe à vide et le manifold comme suit:
a c
b
d e
f
f
g
a Indicateur de basse pression
b Manifold de la jauge
c Indicateur de haute pression
d Vanne basse pression (Lo)
e Vanne haute pression (Hi)
f Flexibles de charge
g Pompe à vide
h Capuchons de vanne
i Orifice de service
j Vanne d'arrêt de gaz
k Vanne d'arrêt du liquide
1 Mettez le système sous vide jusqu'à ce que la pression indiquée par le
manifold soit de −0,1 MPa (−1 bar).
2 Laissez le système pendant 4 à 5 minutes et vérifiez la pression:
Si la pression...
Ne change pas
Augmente
h
k
i j
h
Il n'y a pas d'humidité dans le
système. La procédure est terminée.
Il y a de l'humidité dans le système.
Passez à l'étape suivante.
Alors...
RXF20~42E5V1B+ARXF20~42E5V1B
Série Split R32
4P519439-21V – 2022.10
