Fonctionnement

Remarque: Lisez et comprenez tout AVERTISSEMENT et toute MISE EN GARDE donnés dans
la section consacrée à la sécurité du présent manuel d'utilisation avant l'utilisation de ce mètre.
Positionnez le commutateur de fonctions sur OFF lorsque vous n'utilisez pas le mètre.

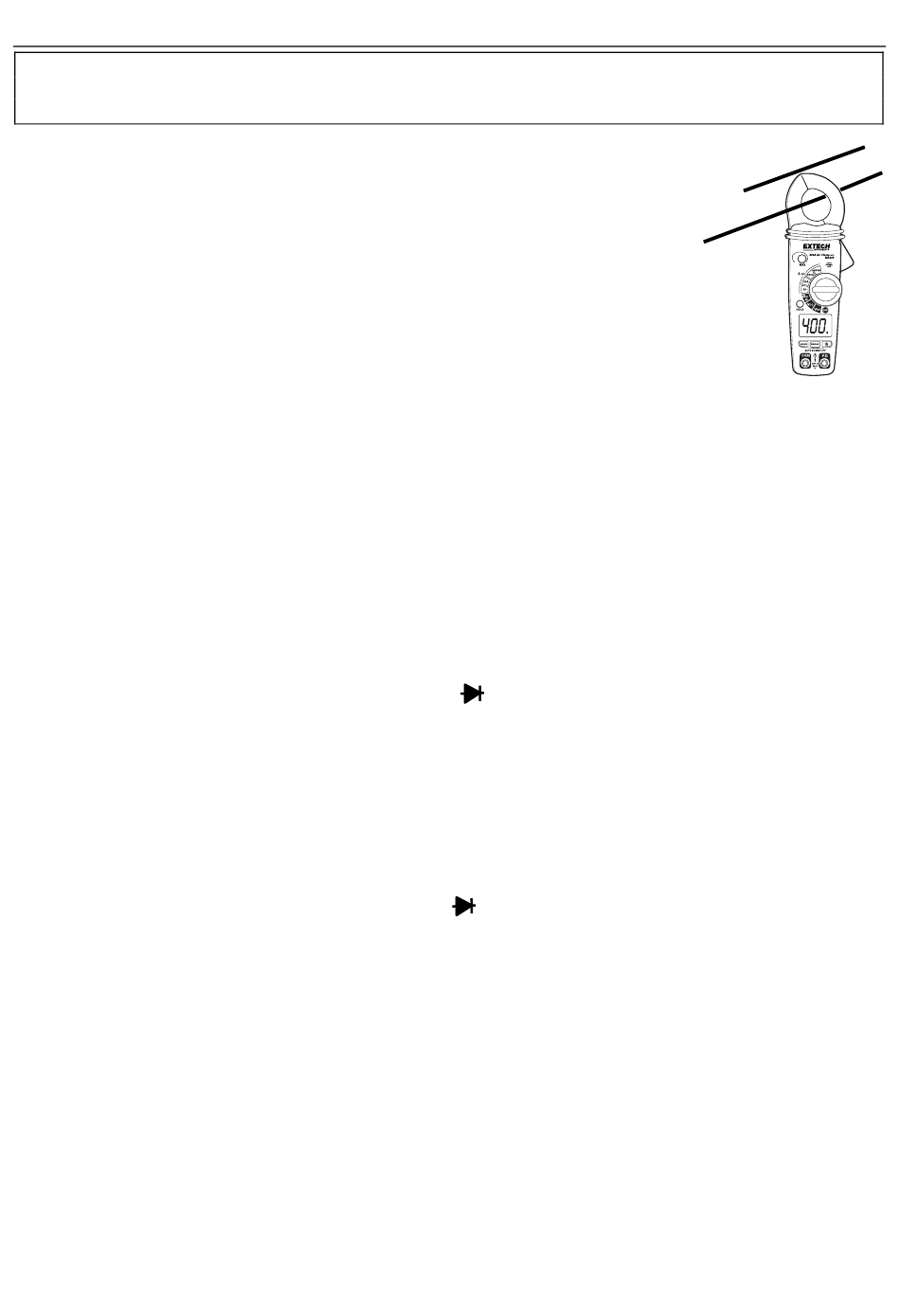

Mesures de courant DC/AC
Attention: Débranchez les fils d'essai du mètre avant d'effectuer des
mesures à l'aide de la pince.
1. Positionnez le commutateur de fonctions sur la gamme 400 A DC, 40 A
DC, 400 A AC ou 40 A AC. Si vous ne connaissez pas gamme du courant
mesuré, sélectionnez d'abord la gamme la plus élevée puis descendez
jusqu'à la gamme moins élevée, si nécessaire.
2. Pour effectuer des mesures de courant DC, appuyez sur la touche ZERO
afin de remettre l'affichage du mètre à zéro.
3. Appuyez sur la gâchette afin d'ouvrir les mâchoires. Fermez complètement
les mâchoires autour du conducteur à mesurer.
4. L'écran LCD du mètre affiche la lecture.
Mesures de courant DC/AC
1. Positionnez le commutateur rotatif de fonctions sur « Volts/Hz/%».
2. Insérez la fiche banane du fil d'essai noir dans la prise négative indiquée par (COM) et la fiche
banane du fil d'essai rouge dans la prise positive indiquée par (V//Temp).
3. Sélectionnez AC ou DC à l'aide du bouton MODE.
4. Connectez les fils d'essai au circuit testé.
5. Lisez la tension affichée sur l'écran. L'écran indiquera le point décimal et la valeur corrects.
Mesure de la résistance
1. Positionnez le commutateur de fonctions sur
2. Insérer la fiche banane du fil d'essai noir dans la prise négative indiquée par (COM) et la fiche
banane du fil d'essai rouge dans la prise positive indiquée par (V//Temp).
3. Placez les pointes de la sonde d'essai sur le circuit ou sur les parties testées. Il est préférable de
débrancher un côté du circuit en cours de test afin que le reste du circuit n'affecte pas la lecture de
la résistance.
4. Lisez la résistance affichée sur l'écran. L'écran indiquera le point décimal et la valeur corrects.
Test de continuité
1. Positionnez le commutateur de fonctions sur
2. Appuyez sur le bouton MODE pour afficher •))) sur l'écran.
3. Insérer la fiche banane du fil d'essai noir dans la prise négative indiquée par (COM) et la fiche
banane du fil d'essai rouge dans la prise positive indiquée par (V).
4. Placez les pointes de la sonde d'essai sur le circuit ou sur le fil électrique que vous souhaitez
tester.
5. Lorsque la résistance est inférieure à environ 150 , l'appareil émet un signal sonore. Lorsque le
circuit est ouvert, l'icône « OL » s'affiche sur l'écran.

•))) CAP.

•))) CAP.
