INSTALLAZIONE
⚠ Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio dell'automazione e degli accessori varia a seconda degli ingombri. Spetta
quindi all'installatore scegliere la soluzione più adatta.

Le figure che seguono si riferiscono a una installazione standard di un cancello con apertura verso l'interno.

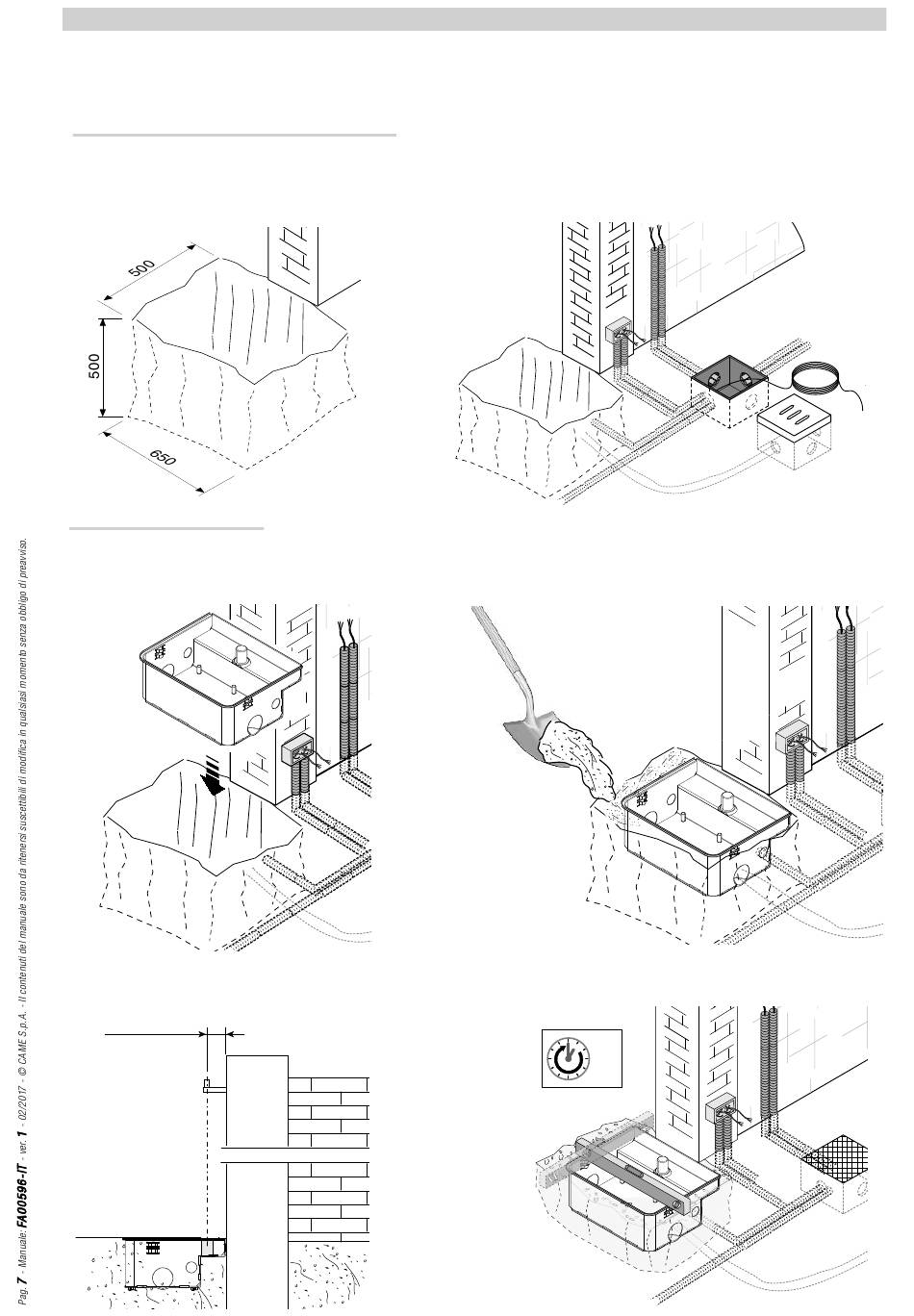

Posa dei tubi corrugati e dei pozzetti di derivazione
Fare lo scavo per la cassa.
Preparare le scatole di derivazione e i tubi corrugati necessari per i collegamenti al pozzetto di derivazione e per il tubo per il drenaggio.

Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
Posa della cassa di fondazione
Posizionare la cassa addossata al pilastro facendo attenzione che i tubi corrugati e quello per il drenaggio passino attraverso i fori predisposti.
Riempire lo scavo con del calcestruzzo.
Livellare la cassa al suolo e posizionare il perno in asse con il cardine superiore del cancello. Lasciare solidificare per almeno 24 ore.
Pulire l'interno della cassa dai residui di calcestruzzo
67
24h
