Méthode d'assemblage A
Liberty Pumps recommande la méthode A pour le système de
pompe auxiliaire le plus sûr. La pompe auxiliaire est équipée d'un
tuyau d'évacuation séparé. Le diamètre minimum requis du bassin
à la base du puisard et sa profondeur recommandée sont de
45,2 cm (18 po).

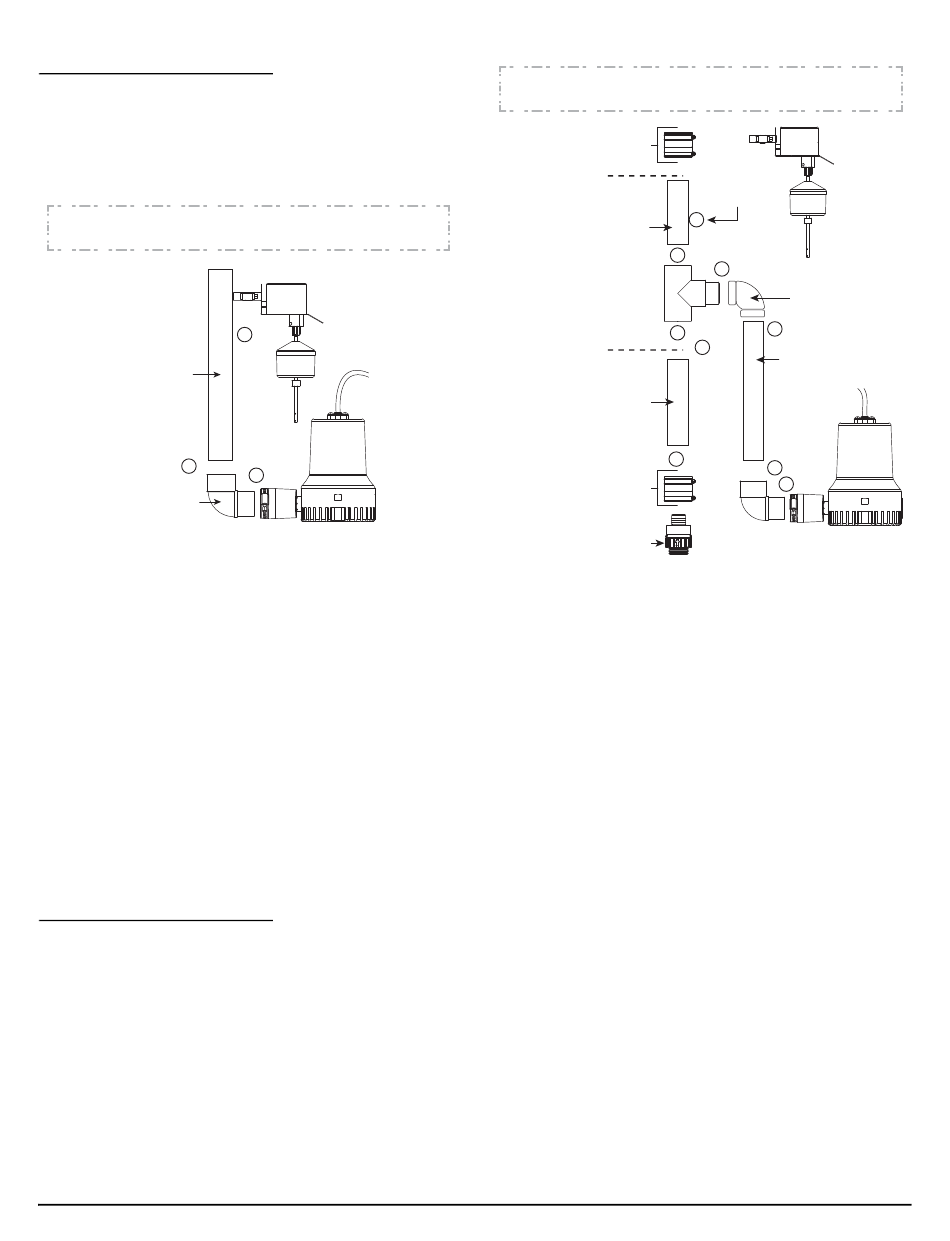

Installation de la pompe auxiliaire (méthode A)
• Pas à l'échelle
Tuyau
d'évacuation
(peut varier)
3
Coude 1 1/2 po
Figure 4. Méthode d'installation A
1.
Vérifier que le clapet antiretour de la pompe primaire est
installe conformément à la section Installation du clapet
antiretour de la pompe principale.
Si la pompe primaire n'a pas de clapet antiretour, retourner à
la section Installation du clapet antiretour de la pompe
principale pour en installer un maintenant. Assurez-vous que
le clapet antiretour est installé dans le bon sens.
2.
Raccorder le coude au tuyau d'évacuation de la pompe de
secours. Serrer la pince pour la maintenir en place.
3.
Installer une longueur de tuyau à l'intérieur de la partie
supérieure du clapet antiretour à la sortie de la pompe
auxiliaire.
4.
Voir la section Réglage de la hauteur du flotteur pour
monter l'interrupteur à flotteur de la pompe de secours.
5.
Passez à Assemblage final (méthode A) à la page 10.
Méthode d'assemblage B
Pour la méthode B, les deux pompes sont installées sur le
plancher du puisard. Le diamètre minimum requis du bassin à la
base du puisard et sa profondeur recommandée sont de 45,2 cm
(18 po).
1.
Vérifier que le clapet antiretour de la pompe primaire est
installe conformément à la section Installation du clapet
antiretour de la pompe principale.
2.
Raccorder le coude au tuyau d'évacuation de la pompe de
secours. Serrer la pince pour la maintenir en place.
3.
Installer une petite longueur de tuyau à l'intérieur de la partie
supérieure le coude.
8 | FR
• Câblage omis pour plus de clarté
4
2
Copyright © Liberty Pumps, Inc. 2021 Todos los derechos reservados.
Installation de la pompe auxiliaire (méthode B)
• Pas à l'échelle
Raccordement de
tuyau avec colliers
(non fournis)
PREMIÈRE COUPE
Pièce coupée du
tuyau d'évacuation
DEUXIÈME COUPE
Tuyau d'évacuation
(peut varier)
Raccordement de tuyau
avec colliers
Clapet antiretour de pompe
de puisard principale
Figure 5. Méthode d'installation B
4.
Raccorder un coude supplémentaire au tuyau d'évacuation de
la pompe de secours.
5.
Raccorder le té au coude et mettre cet assemblage de côté.
6.
Installer une petite longueur de tuyau à l'intérieur de la partie
supérieure du clapet antiretour à la sortie de la pompe
principale. Si la pompe primaire n'a pas de clapet antiretour,
voir la section Préparation pour en installer un maintenant.
Assurez-vous que le clapet antiretour est installé dans le bon
sens.
7.
À l'aide de la pompe auxiliaire assemblée, tracez une ligne sur
l'évacuation principale à l'endroit où se trouve le té. Mesurez
la profondeur de la douille (crête intérieure) à l'intérieur du té.
Ajouter ce montant sur la ligne et faire une coupe.
8.
Glisser le té et le mécanisme de la pompe auxiliaire sur le
tuyau court qui sort de la pompe principale.
9.
Positionnez (il sera collé plus tard) le bout de tuyau coupé
dans le haut du té.
10. Nettoyer les extrémités du tuyau avec un chiffon et mettre de
côté la partie coupée du tuyau d'évacuation.
11. Voir la section Réglage de la hauteur du flotteur pour
monter l'interrupteur à flotteur de la pompe de secours.
12. Passez à Coupe du tuyau d'évacuation (méthodes B et C) à
la page 9.
• Câblage omis pour plus de clarté
Interrupteur
de pompe
auxiliaire
10
8
4
Douille de 1 1/2 po
x coude femelle
(non fourni)
3
7
6
Tuyau d'évacuation
(peut varier)
5
2
1
4414000E
